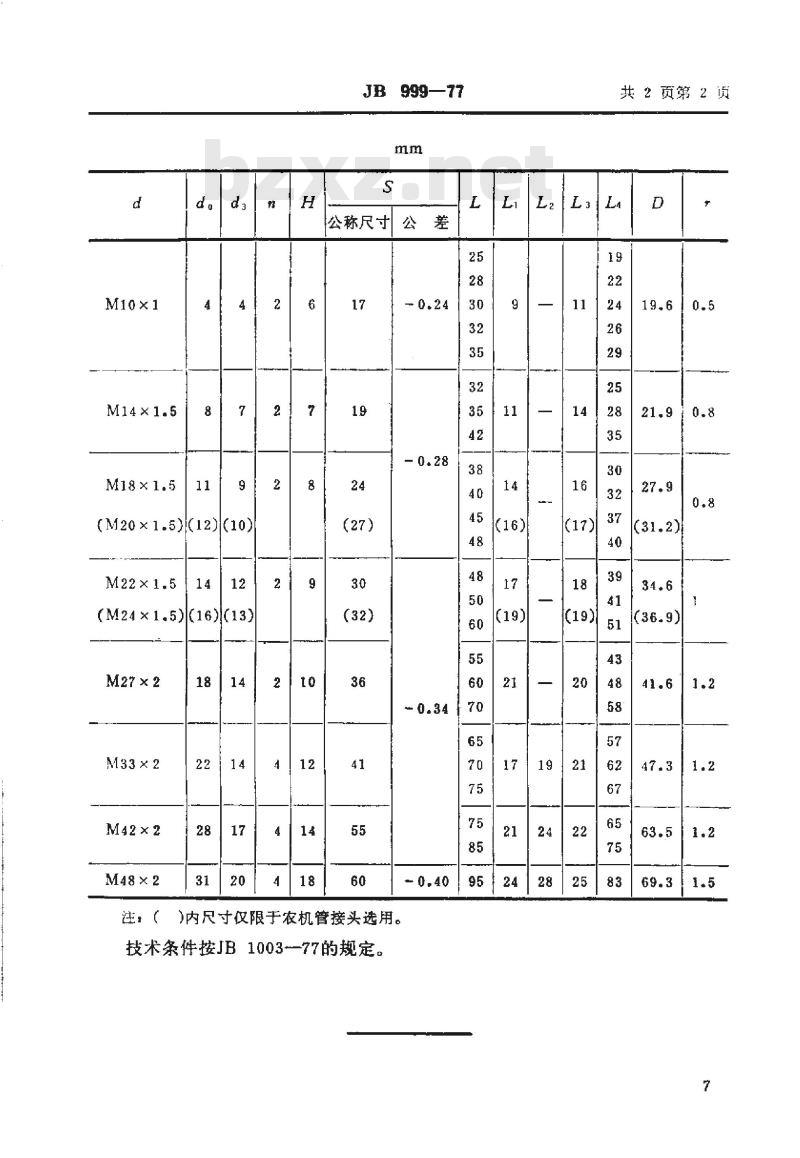

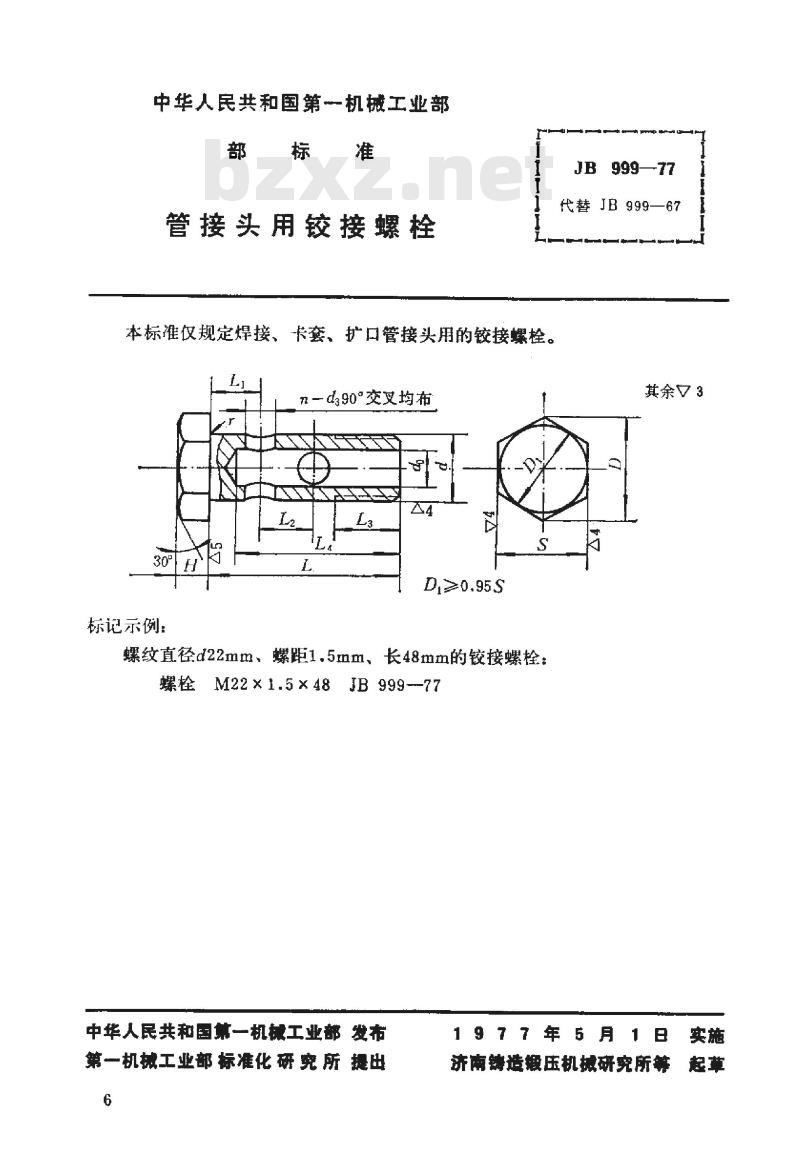

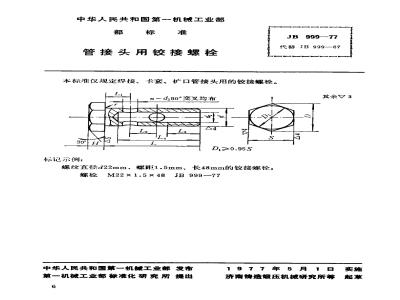

中华人民共和国第一机械工业部部标准 管接头用铰接螺栓 JB999-77 标记示例： 螺纹直径 d22mm、螺距 1.5mm、长度 48mm 的铰接螺栓：螺栓 M22×1.5×48 JB999-77 中华人民共和国第一机械工业部标准化研究所发布。 代替标准：JB999-67 实施日期：1977年5月1日 起草单位：济南铸造锻压机械研究所等 1 范围 本标准仅规定焊接、卡套、扩口管接头用的铰接螺栓。 2 技术条件 技术条件按 JB1003-77 的规定执行。 3 螺栓尺寸及公差 - 螺栓型号：M10×1, M14×1.5, M18×1.5, M20×1.5, M22×1.5, M24×1.5, M27×2, M33×2, M42×2, M48×2 - 公称尺寸 L (mm)：25, 28, 17, 19, 24, 27, 30, 32, 36, 41, 55, 60 - 高度 H (mm)：6, 7, 8, 9, 12, 14, 18 - 公差 mm：-0.24, -0.28, -0.34, -0.40 - L1 (mm)：35, 42, 38, 40, 45, 48, 50, 55, 60, 65, 70, 75, 85, 95 - L2 (mm)：11, 14, 16, 17, 18, 19, 20, 21, 22, 24, 25, 26, 28, 29, 30, 32, 35, 37, 39, 40, 41, 43, 48, 51, 57, 58, 62, 65, 67, 75, 83 - D (mm)：19.6, 21.9, 27.9, 31.2, 34.6, 36.9, 41.6, 47.3, 63.5, 69.3, 115
