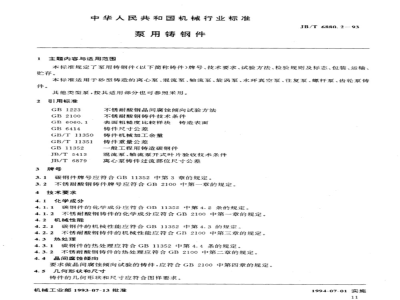

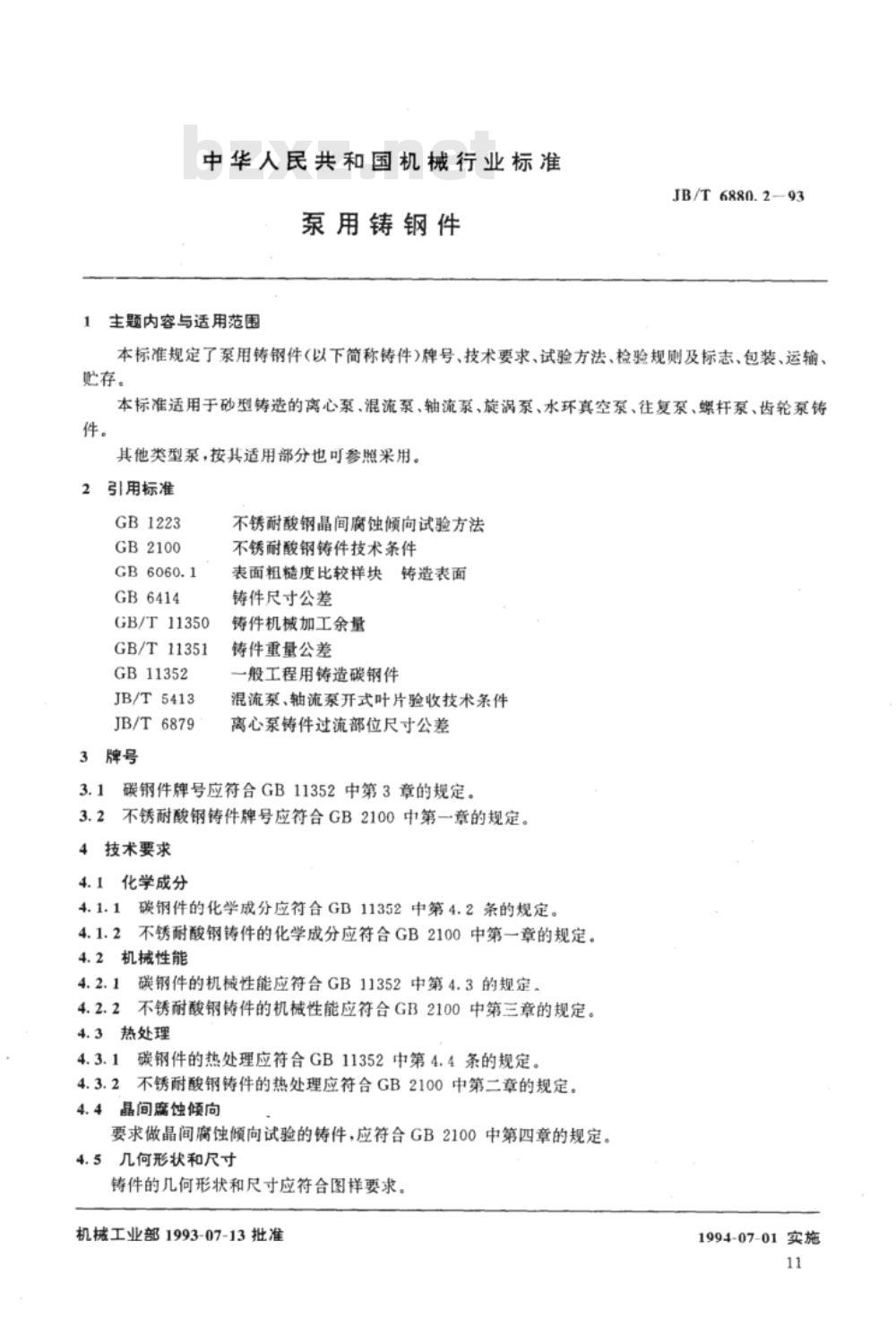

中华人民共和国机械行业标准
泵用铸钢件

1 主题内容与适用范围
本标准规定了泵用铸钢件（以下简称铸件）的牌号、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于砂型铸造的离心泵、混流泵、轴流泵、旋涡泵、水环真空泵、往复泵、螺杆泵、齿轮泵铸件。其他类型泵可按其适用部分参照采用。

2 规范性引用文件
GB1223
GB2100
GB6060.1
GB6414
GB/T11350
GB/T11351
GB11352
JB/T5413
JB/T6879

3 牌号
一般工程用碳钢件牌号应符合GB11352第3章规定。不锈耐酸钢铸件牌号应符合GB2100第1章规定。

4 技术要求
4.1 化学成分
4.1.1 碳钢件的化学成分应符合GB11352第4.2条规定。
4.1.2 不锈耐酸钢铸件的化学成分应符合GB2100第1章规定。

4.2 机械性能
4.2.1 碳钢件的机械性能应符合GB11352第4.3条规定。
4.2.2 不锈耐酸钢铸件的机械性能应符合GB2100第3章规定。

4.3 热处理
4.3.1 碳钢件的热处理应符合GB11352第4.4条规定。
4.3.2 不锈耐酸钢铸件的热处理应符合GB2100第2章规定。

4.4 晶间腐蚀倾向
要求做晶间腐蚀倾向试验的铸件，应符合GB2100第4章规定。

4.5 几何形状和尺寸
铸件的几何形状和尺寸应符合图样要求。

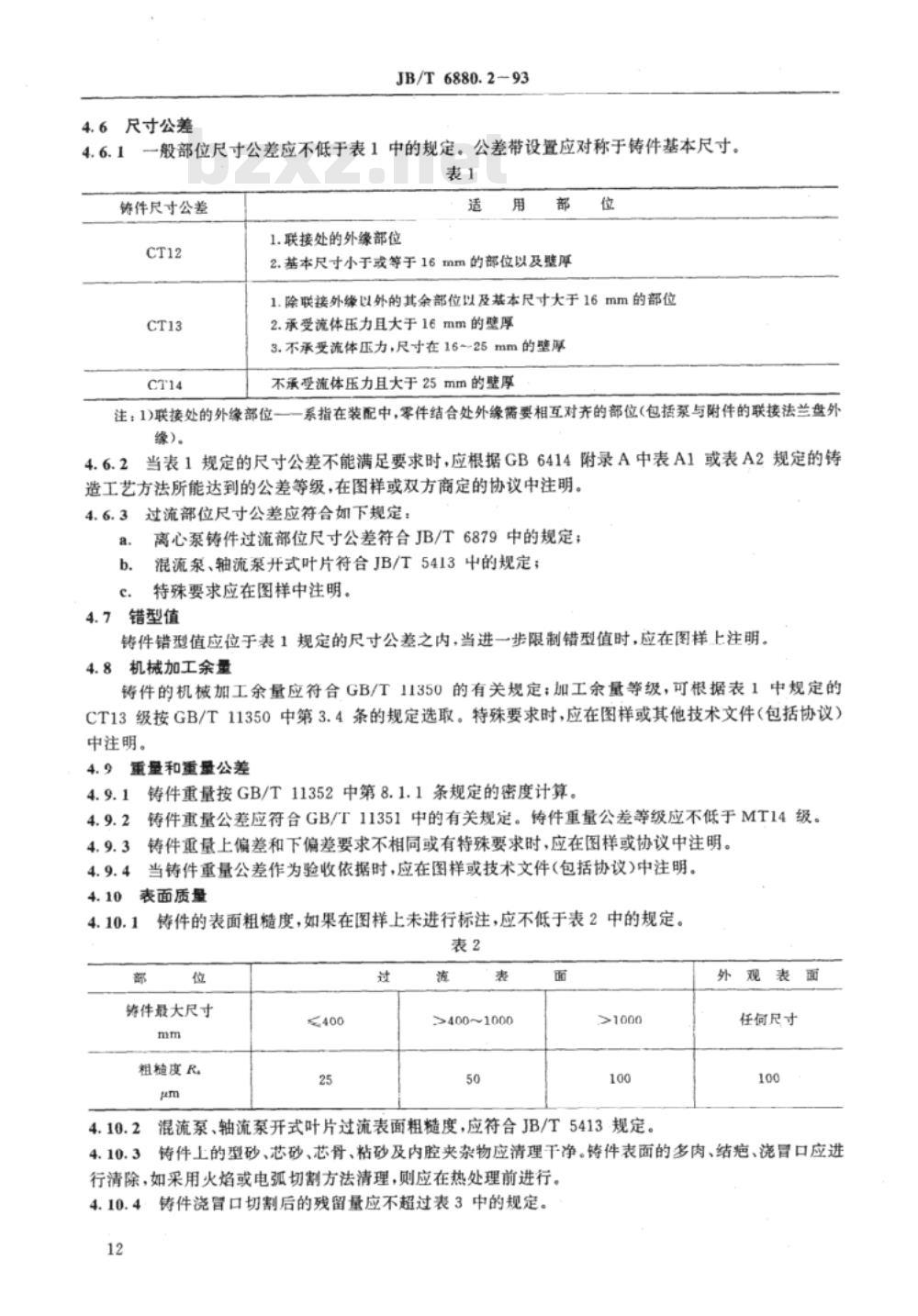

4.6 尺寸公差
一般部位尺寸公差应不低于表1规定，公差带设置应对称于铸件基本尺寸。表1 铸件尺寸公差CT12/CT13/CT14
1. 联接处的外缘部位
2. 基本尺寸≤16mm的部位及壁厚
3. 除联接外缘外的其余部位及基本尺寸>16mm
4. 承受流体压力且大于16mm的壁厚
5. 不承受流体压力，尺寸16~25mm及>25mm壁厚
注：联接处外缘指装配中零件结合处外缘，包括泵与附件联接法兰盘外缘。
当表1尺寸公差不能满足要求时，应按GB6414附录A中表A1或表A2规定的工艺方法达到的公差等级，在图样或协议中注明。
过流部位尺寸公差：离心泵铸件过流部位按JB/T6879规定，混流泵、轴流泵开式叶片按JB/T5413规定，特殊要求在图样中注明。

4.7 错型值
铸件错型值应位于表1规定尺寸公差内，进一步限制时在图样注明。

4.8 机械加工余量wwW.bzxz.Net
铸件机械加工余量应符合GB/T11350规定，加工余量等级按表1中CT13级选取，特殊要求在图样或技术文件（含协议）中注明。

4.9 重量和重量公差
铸件重量按GB/T11352第8.1.1条规定的密度计算。铸件重量公差应符合GB/T11351，等级不低于MT14级。上偏差、下偏差或特殊要求在图样或协议中注明。作为验收依据时，也应在图样或技术文件中注明。

4.10 表面质量
4.10.1 铸件表面粗糙度未标注时应不低于表2规定。表2 部位尺寸与粗糙度：≤400mm R25μm；400~1000mm R50μm；>1000mm R100μm。混流泵、轴流泵开式叶片过流表面粗糙度按JB/T5413。
4.10.2 铸件上的型砂、芯砂、芯骨、粘砂及内腔夹杂物应清理干净。表面多肉、结疤、浇冒口应清除整平。
4.10.3 清理可采用火焰或电弧切割方法，但应在热处理前进行。

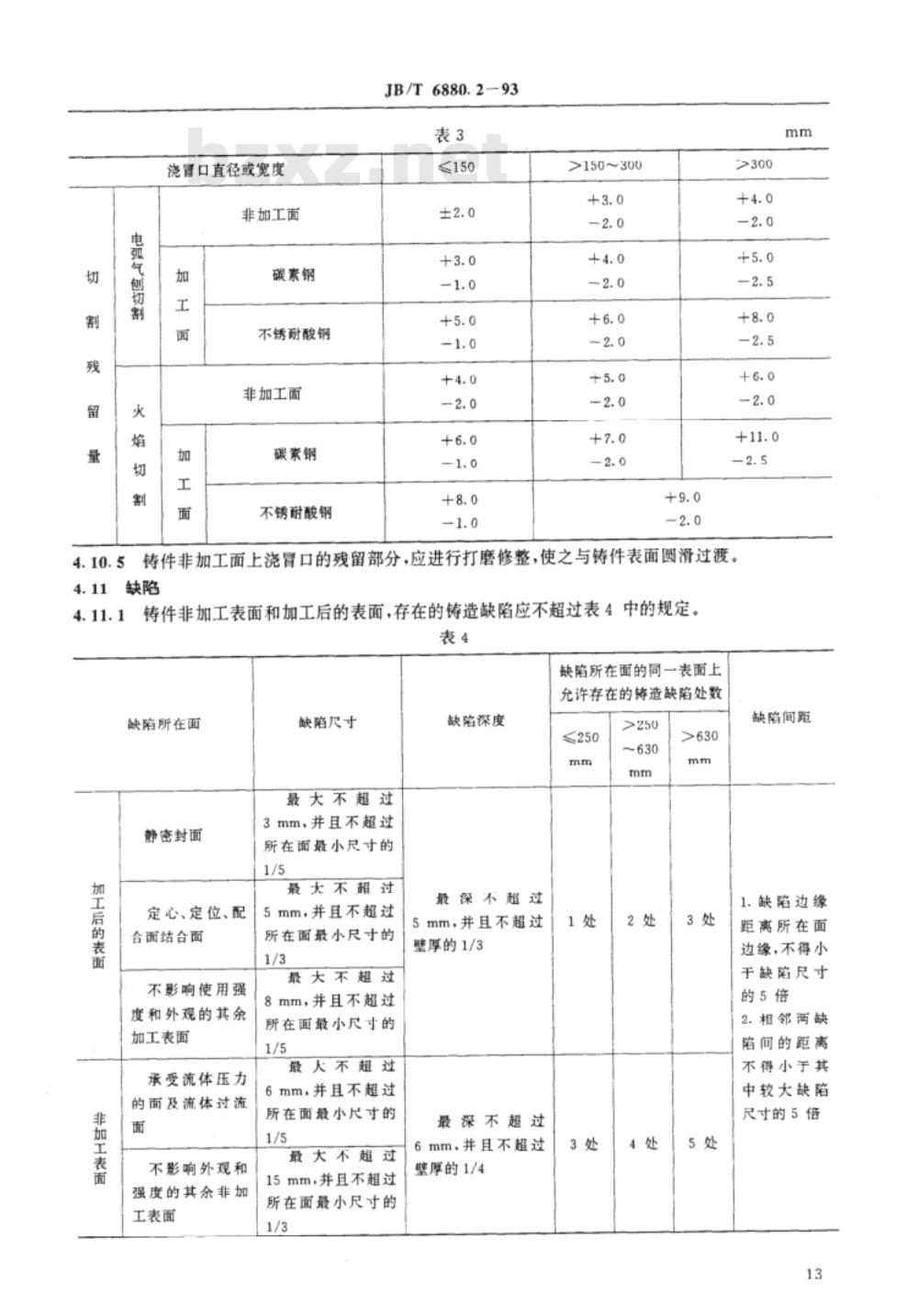

4.10.4 铸件浇冒口切割后的残留量应不超过表3规定。表3 切割残留量：电弧、气刨、火焰切割按非加工面和加工面分类，碳素钢与不锈耐酸钢有不同限值，详细参照表格说明。
