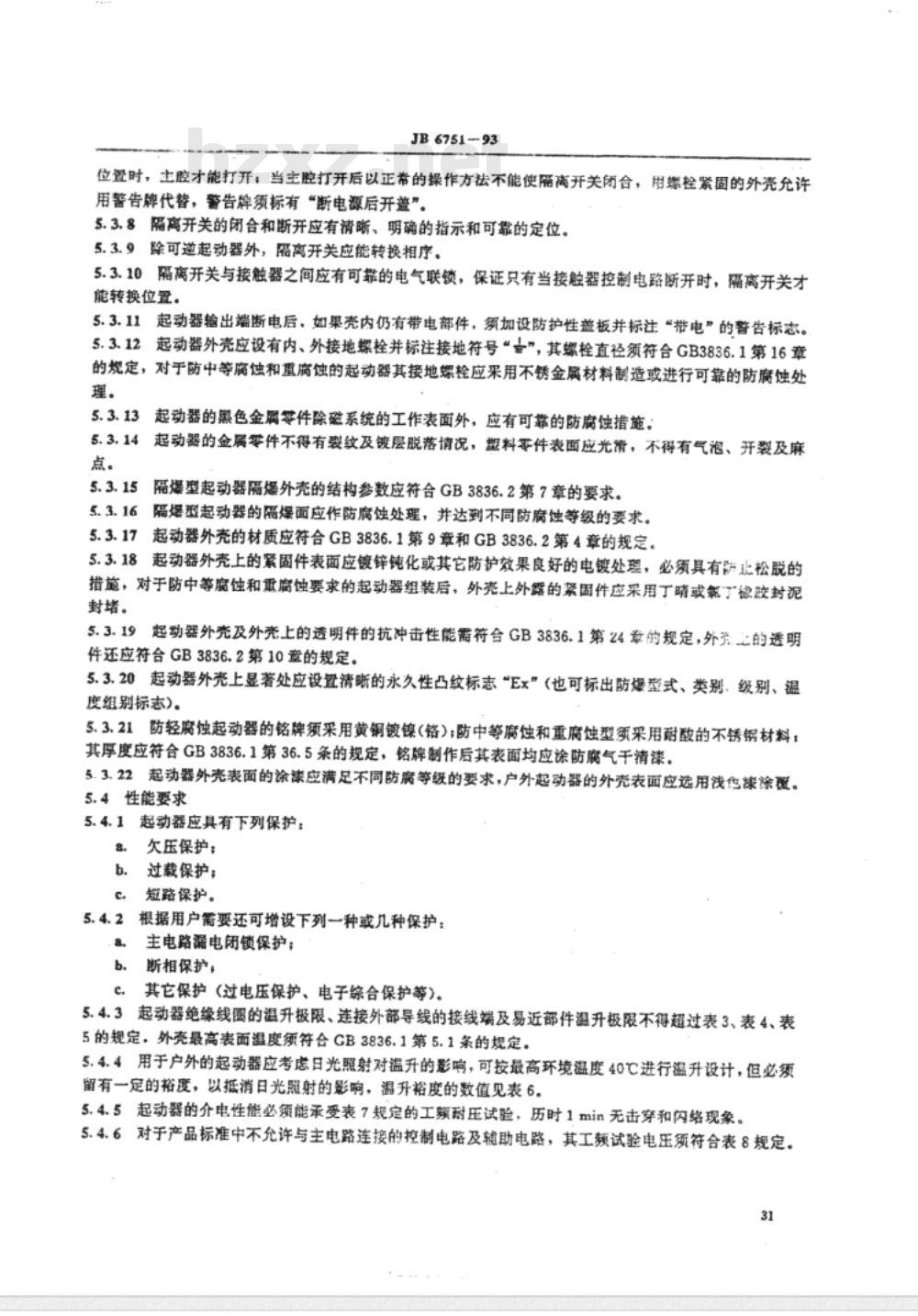

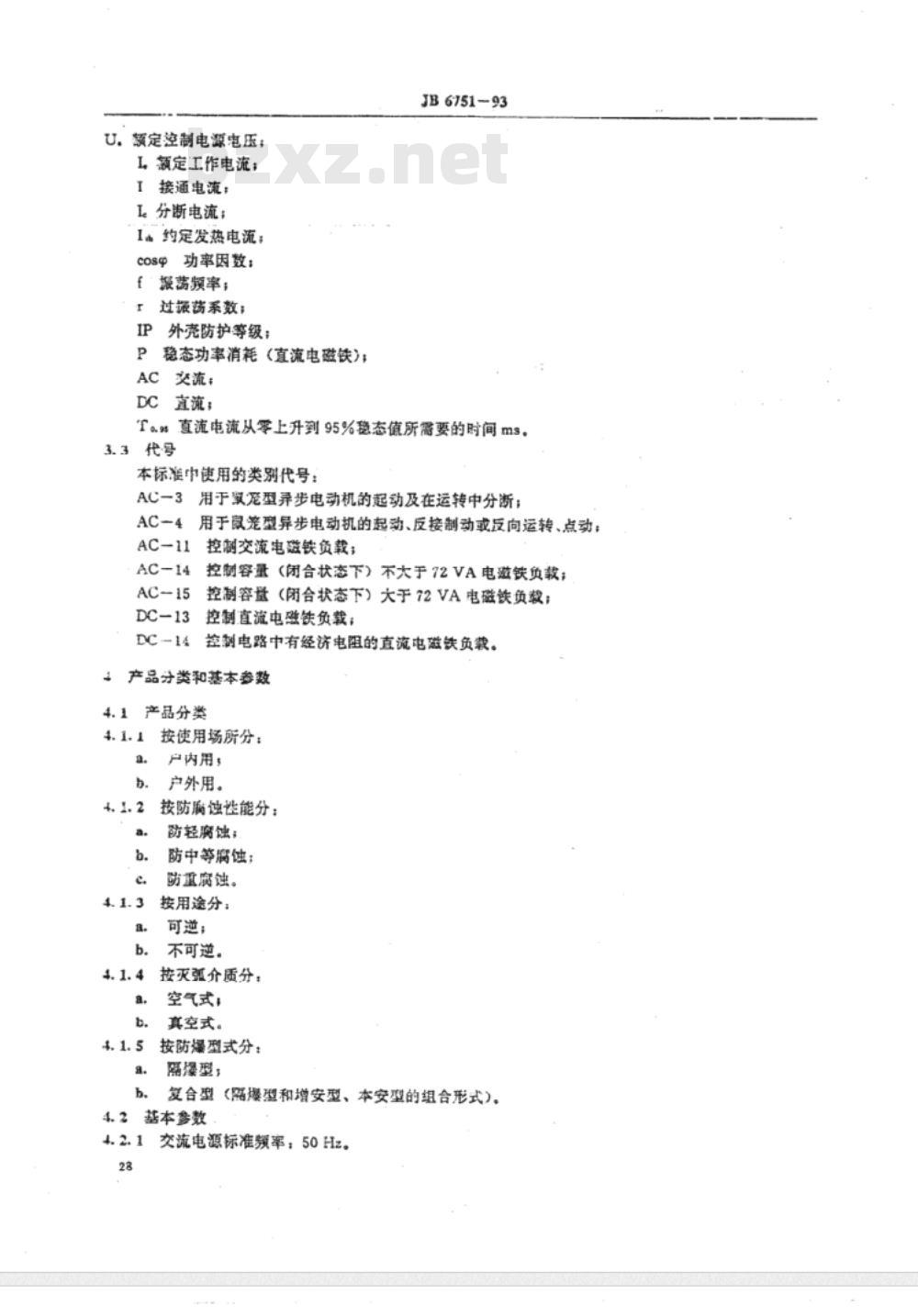

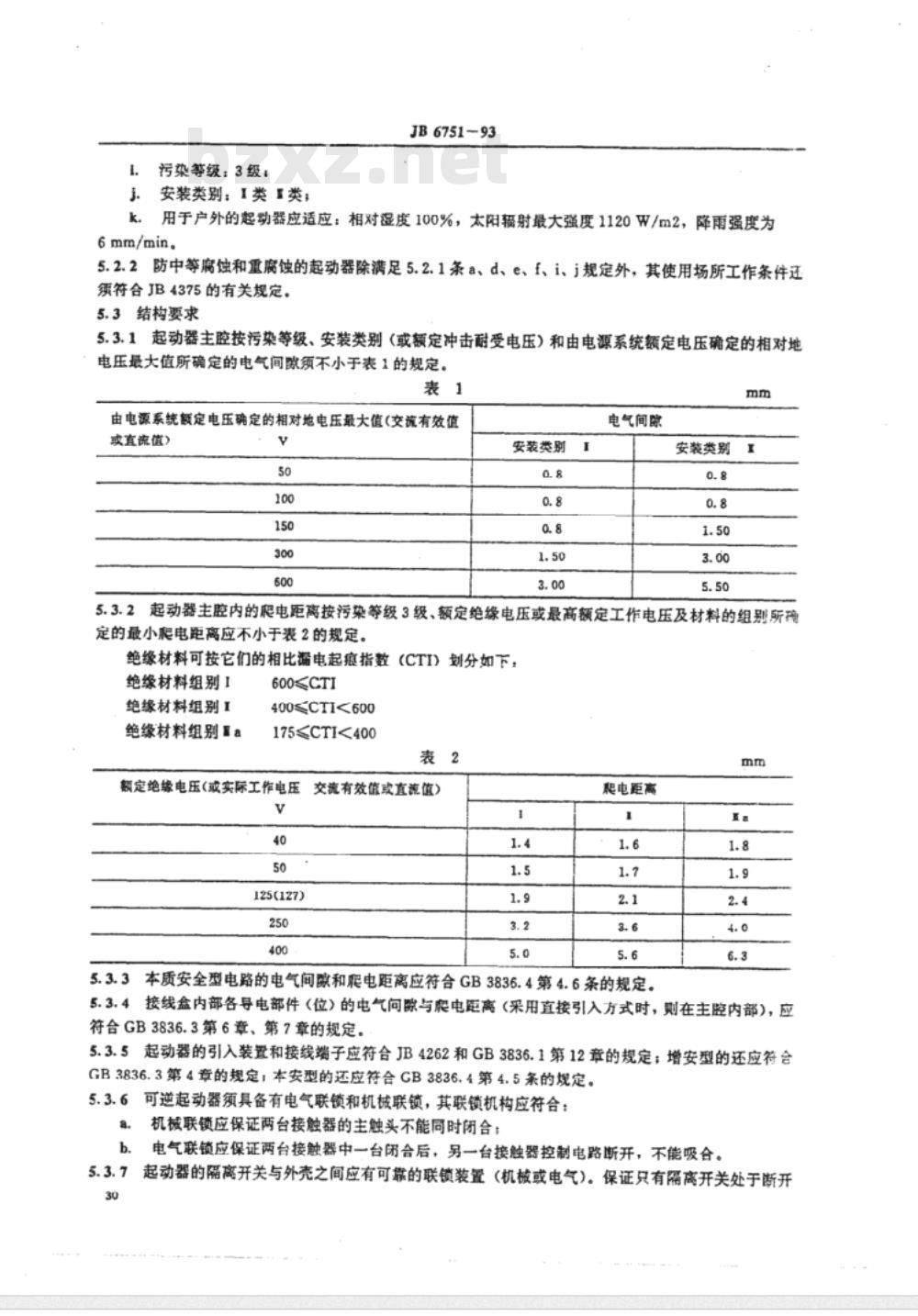

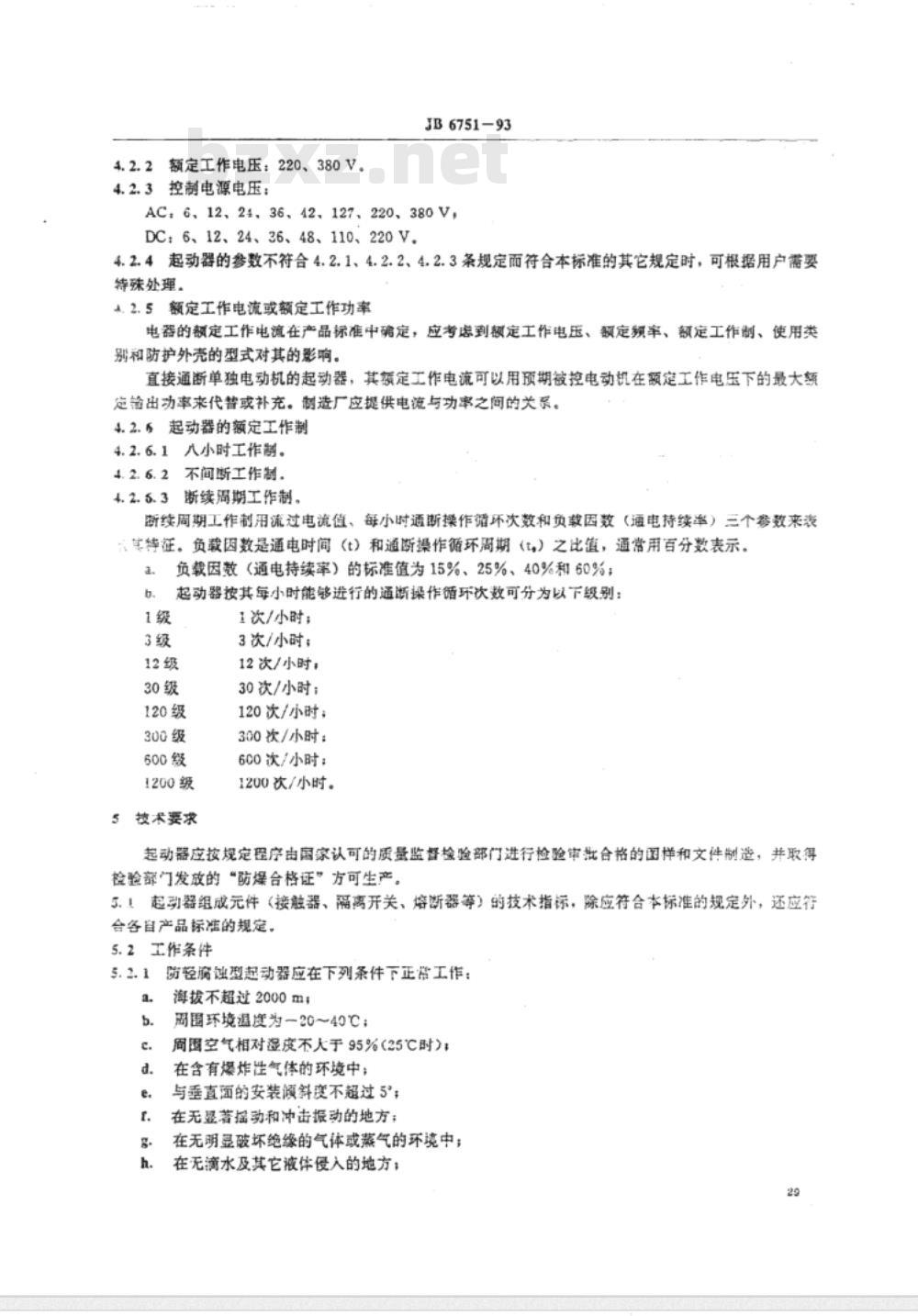

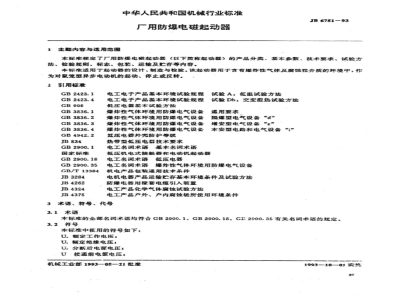

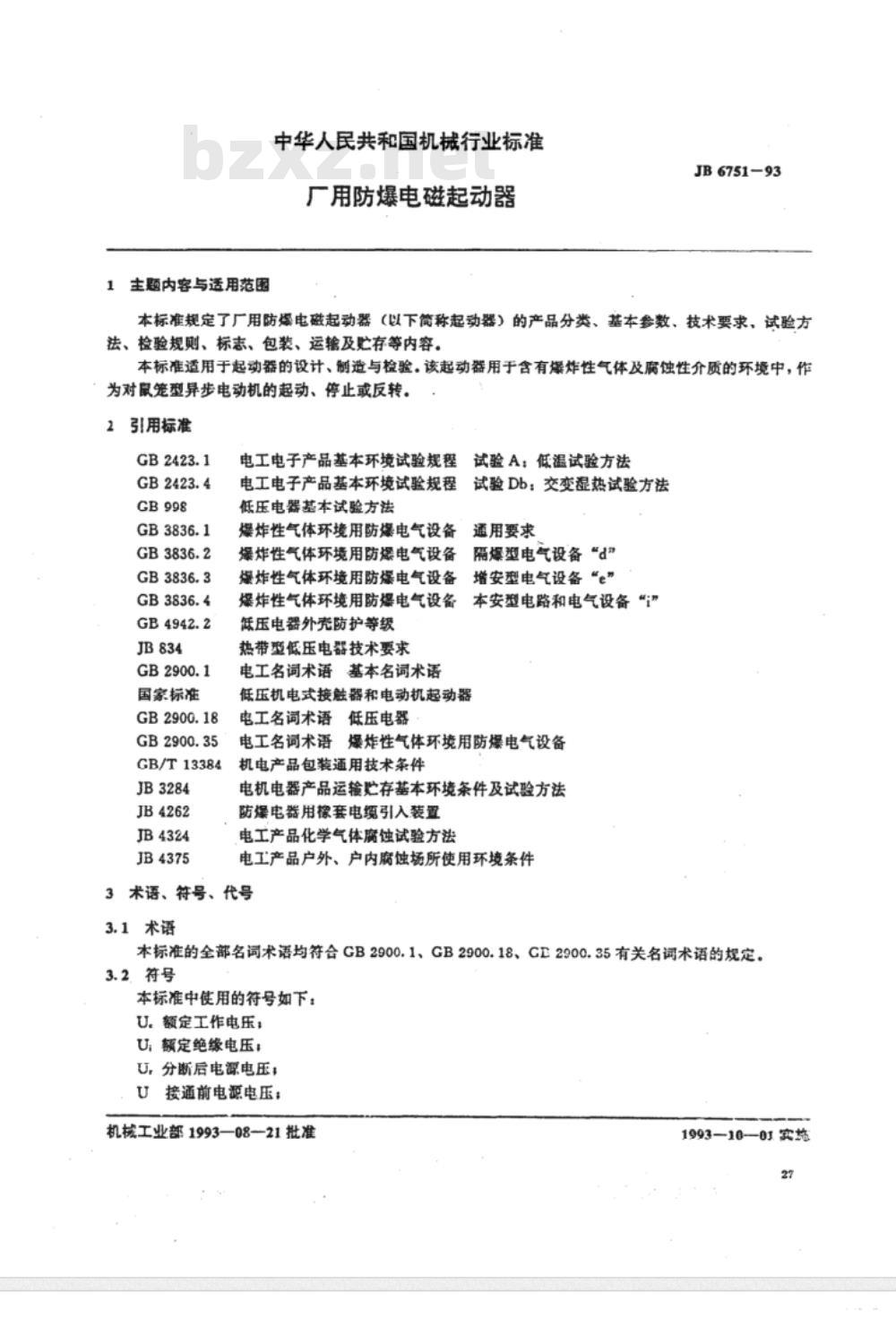

中华人民共和国机械行业标准 厂用防爆电磁起动器 JB6751-93 1 主题内容与适用范围 本标准规定了厂用防爆电磁起动器（以下简称起动器）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存等内容。本标准适用于起动器的设计、制造与检验。该起动器用于含有爆炸性气体及腐蚀性介质的环境中，作为对鼠笼型异步电动机的起动、停止或反转。 2 引用标准 GB2423.1 低温试验方法 GB2423.4 交变湿热试验方法 GB998 防爆电气设备标准 GB3836.1 爆炸性气体环境用防爆电气设备 GB3836.2 防爆电气设备外壳防护等级 GB3836.3 爆炸性气体环境用防爆电气设备试验方法 GB3836.4 防爆电气设备技术要求 GB4942.2 低压电器外壳防护等级 JB834 电工名词术语 GB2900.1 电工名词术语基本名词 GB2900.18 电工名词术语专业名词 GB2900.35 电工名词术语使用术语 GB/T13384 电工产品包装通用技术要求 JB3284 防爆电器用橡套电缆引入装置 JB4262 电工产品化学气体腐蚀试验方法 JB4324 电工产品户外、户内腐蚀场所使用环境条件 JB4375 低压电器基本试验方法 3 术语、符号、代号 3.1 术语 本标准的全部名词术语均符合GB2900.1、GB2900.18、GB2900.35有关名词术语的规定。 3.2 符号 本标准中使用的符号如下： U：额定工作电压； U：额定绝缘电压； U：分断后电源电压； U：接通前电源电压； L：额定工作电流； I：接通电流； L：分断电流； Ia：约定发热电流； cosp：功率因数； f：报荡频率； IP：外壳防护等级； P：稳态功率消耗（直流电磁铁）； AC：交流； DC：直流； Ta.s：直流电流从零上升到95%稳态值所需要的时间ms。 3.3 代号 本标准中使用的类别代号： AC-3：用于双速型异步电动机的起动及在运转中分断； AC-4：用于鼠笼型异步电动机的起动、反接制动或反向运转、点动； AC-14：控制交流电磁铁负载； AC-15：控制交流电磁铁负载，闭合状态下不大于72VA； DC-13：控制直流电磁铁负载； DC-14：控制电路中有经济电阻的直流电磁铁负载。 4 产品分类和基本参数 4.1 产品分类 4.1.1 按使用场所分： 户内用；户外用。 4.1.2 按防腐蚀性能分： 防轻腐蚀；防中等腐蚀；防重腐蚀。 4.1.3 按用途分： 可逆；不可逆。 4.1.4 按灭弧介质分： 空气式；真空式。 4.1.5 按防爆型式分： 隔爆型；复合型（隔爆型和增安型、本安型的组合形式）。 4.2 基本参数 4.2.1 交流电源标准频率：50Hz。 4.2.2 额定工作电压：220V、380V。 4.2.3 控制电源电压：AC：6V、12V、24V、36V、42V、127V、220V、380V；DC：6V、12V、24V、36V、48V、110V、220V。 4.2.4 起动器的参数不符合4.2.1、4.2.2、4.2.3条规定而符合本标准的其它规定时，可根据用户需要特殊处理。 4.2.5 额定工作电流或额定工作功率电器的额定工作电流在产品标准中确定，应考虑到额定工作电压、额定频率、额定工作制、使用类别和防护外壳的型式对其的影响。 4.2.6 起动器的额定工作制： 4.2.6.1 八小时工作制。 4.2.6.2 不间断工作制。 4.2.6.3 断续周期工作制。 断续周期工作制用流过电流值、每小时通断操作循环次数和负载因数（通电持续率）三个参数来表示，负载因数是通电时间（t）和通断操作循环周期（t）之比值，通常用百分数表示。负载因数的标准值为15%、25%、40%和60%。
