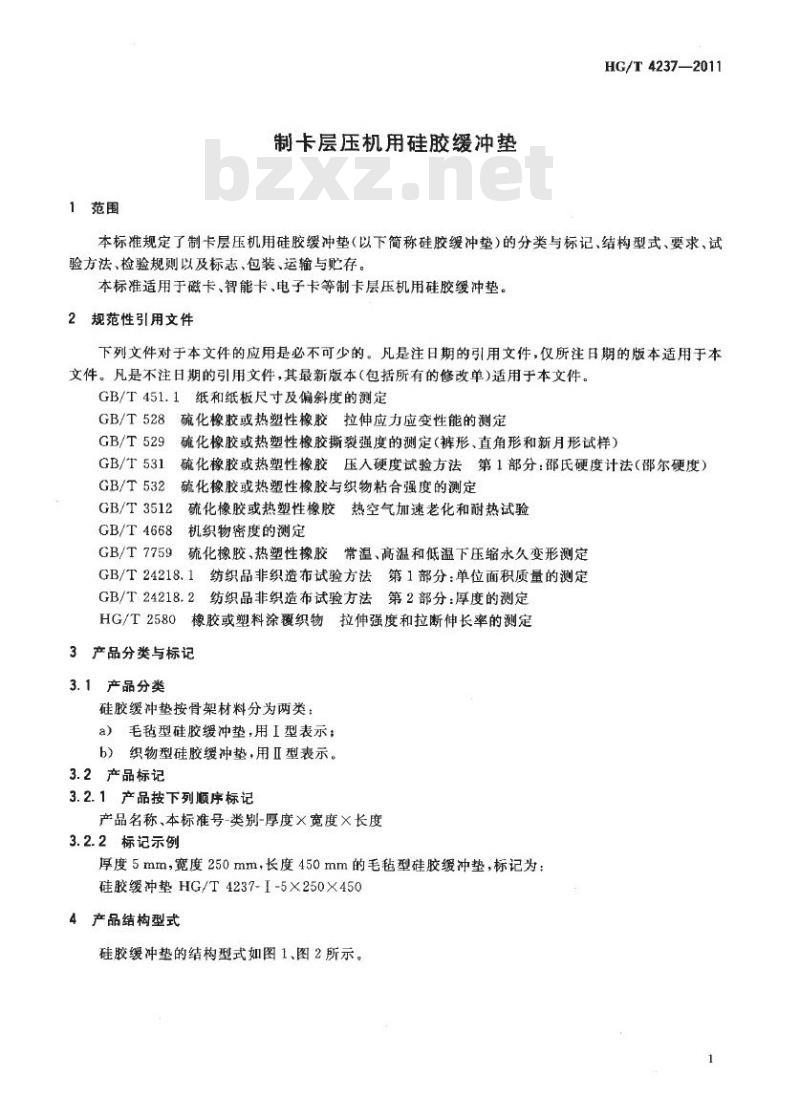

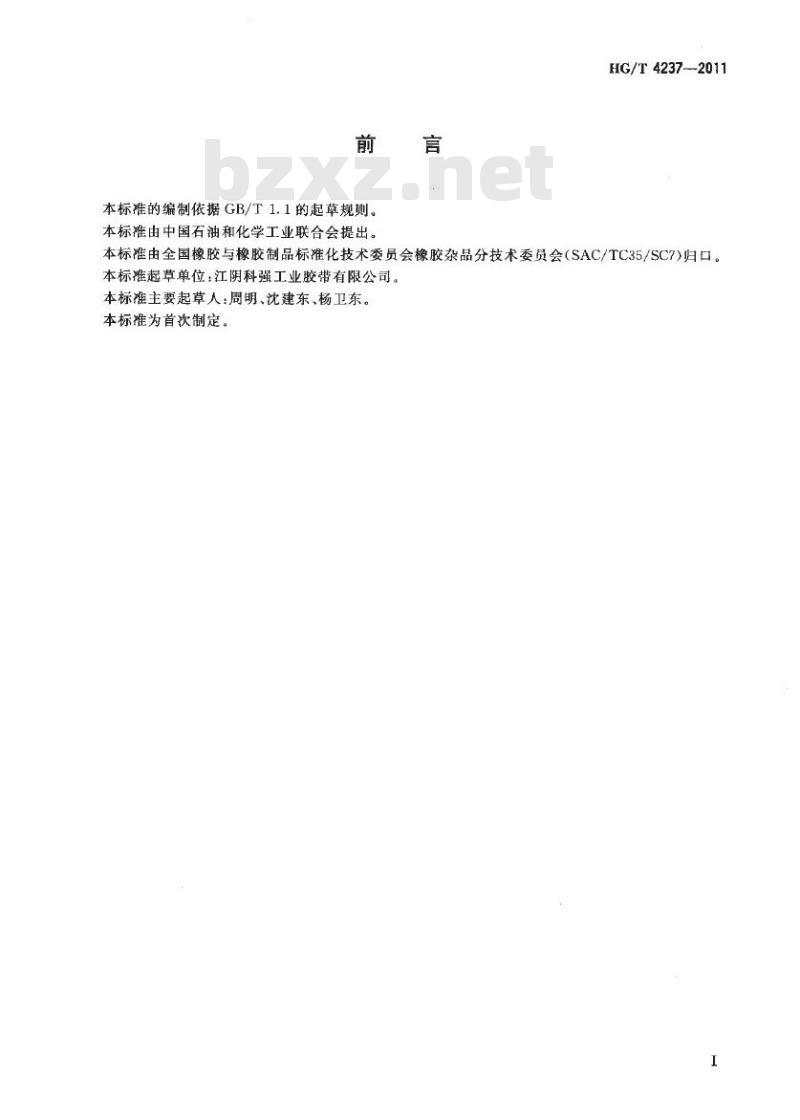

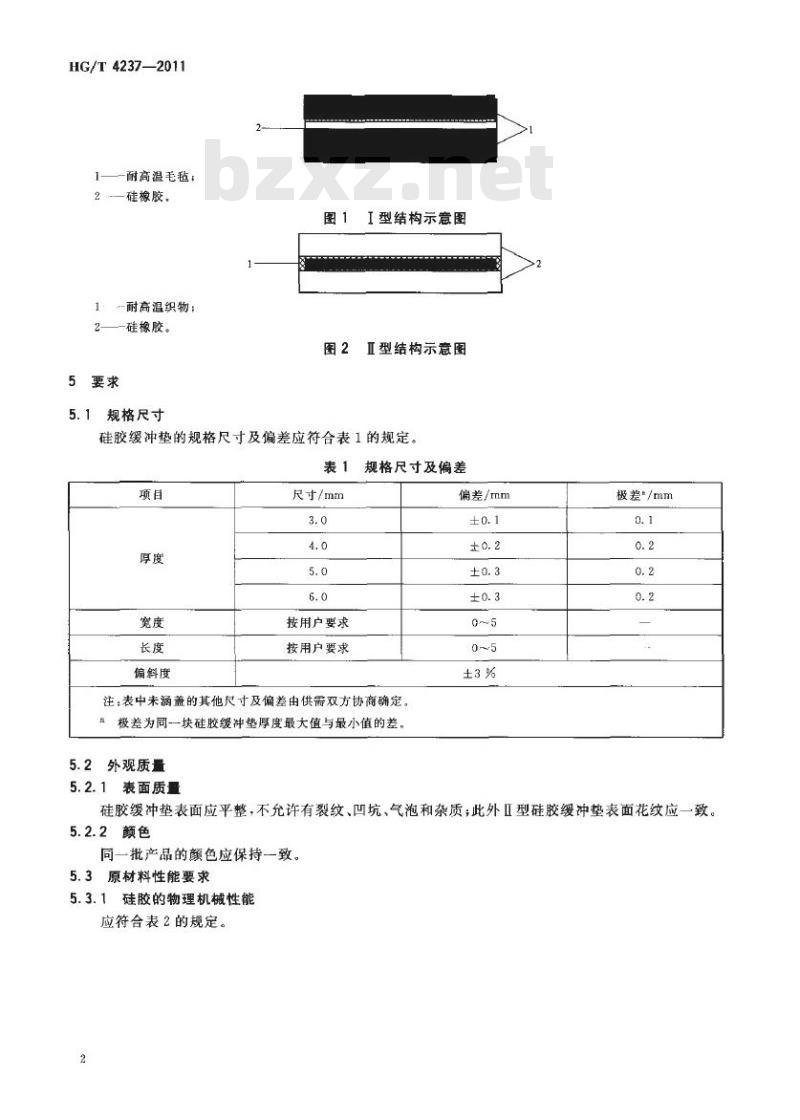

中华人民共和国化工行业标准 HG/T 4237—2011 制卡层压机用硅胶缓冲垫 Card-making laminator silicone rubber cushion 前言 本标准的编制依据 GB/T 1.1 的起草规则。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会 (SAC/TC35/SC7) 归口。本标准起草单位为江阴科强工业胶带有限公司。本标准主要起草人为周明、沈建东、杨卫东。本标准为首次制定。 1 范围 本标准规定了制卡层压机用硅胶缓冲垫（以下简称硅胶缓冲垫）的分类与标记、结构型式、要求、试验方法、检验规则以及标志、包装、运输与贮存。本标准适用于磁卡、智能卡、电子卡等制卡层压机用硅胶缓冲垫。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 451.1 纸和纸板尺寸及偏斜度的测定 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 4668 机织物密度的测定 GB/T 7759 硫化橡胶、热塑性橡胶常湿、高温和低温下压缩永久变形测定 GB/T 24218.1 纺织品非织造布试验方法 第1部分：单位面积质量的测定 GB/T 24218.2 纺织品非织造布试验方法 第2部分：厚度的测定 HG/T 2580 橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定 3 产品分类与标记 3.1 产品分类 硅胶缓冲垫按骨架材料分为两类： a) 毛毡型硅胶缓冲垫，用 I 型表示； b) 织物型硅胶缓冲垫，用 II 型表示。 3.2 产品标记 3.2.1 产品按下列顺序标记：产品名称、本标准号-类别-厚度×宽度×长度。 3.2.2 标记示例：厚度 5mm，宽度 250mm，长度 450mm 的毛毡型硅胶缓冲垫，标记为：硅胶缓冲垫 HG/T 4237-I-5×250×450。 4 产品结构型式 硅胶缓冲垫的结构型式分为： I 型结构：耐高温毛毡 + 硅橡胶。 II 型结构：耐高温织物 + 硅橡胶。 5 要求 5.1 规格尺寸 硅胶缓冲垫的规格尺寸及偏差应符合下表规定： - 厚度 3.0mm，偏差 ±0.1mm - 厚度 4.0mm，偏差 ±0.2mm - 厚度 5.0mm，偏差 ±0.3mm - 厚度 6.0mm，偏差 ±0.3mm - 宽度：按用户要求，偏差 0~5mm - 长度：按用户要求，偏差 0~5mm - 偏斜度：±3% 注：表中未涵盖的其他尺寸及偏差由供需双方协商确定。极差为同块硅胶缓冲垫厚度最大值与最小值的差。 5.2 外观质量 5.2.1 表面质量 硅胶缓冲垫表面应平整，不允许有裂纹、凹坑、气泡和杂质；此外 II 型硅胶缓冲垫表面花纹应一致。 5.2.2 颜色 同一批产品的颜色应保持一致。 5.3 原材料性能要求 5.3.1 硅胶的物理机械性能应符合下表规定： - 硬度 (邵氏 A)：55±2 度 - 拉伸强度：7.5 MPa - 拉断伸长率：450 % - 撕裂强度：25 kN/m - 拉断永久变形：6 % - 压缩永久变形：30 % - 耐热试验 (200℃×168h) 指标： - 硬度变化率：10 % - 拉伸强度变化率：15 % - 拉断伸长率变化率：15 % 注：特殊要求由供需双方协商确定。 5.3.2 耐高温毛毡的性能 5.3.2.1 耐高温毛毡表面质量 耐高温毛毡整体的缠结、致密度、厚度应均匀；毛毡表面清洁平整，无油剂、溶剂等污染物，不允许有褶皱。 5.3.2.2 耐高温毛毡物理性能应符合下表规定： - 厚度/mm - 单位面积质量/(g/m²) - 耐热试验 (200℃×72h) 指标：面积收缩率/%、拉伸强度变化率/%、拉断伸长率变化率/% 注：特殊要求由供需双方协商确定。 5.3.3 耐高温织物的性能
