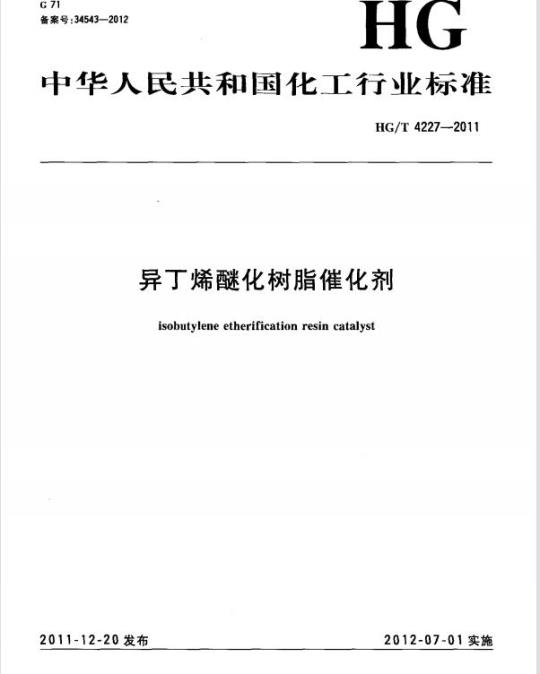

中华人民共和国化工行业标准 HG/T 4227—2011 异丁烯醚化树脂催化剂 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的职责。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会（SAC/TC35/SC12）归口。 本标准主要起草单位：凯瑞化工股份有限公司、丹东明珠特种树脂有限公司。 本标准主要起草人：刘文飞、冷东斌、张勇、彭惠敏、王文同。 1 范围 本标准规定了异丁烯醚化树脂催化剂的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于苯乙烯-二乙烯苯的共聚物经磺化反应生成带有磺酸基功能基团的高分子聚合物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 601—2002 化学试剂 标准滴定溶液的制备 GB/T 603—2002 化学试剂 试验方法中所用制剂及制品的制备 GB/T 6682—2008 分析实验室用水规格和试验方法 GB/T 5475—1985 离子交换树脂取样方法 GB/T 5476—1996 离子交换树脂预处理方法 GB/T 5757—2008 离子交换树脂含水量测定方法 GB/T 5758—2001 离子交换树脂粒度、有效粒径和均一系数分布测定方法 GB/T 5816—1995 催化剂和吸附剂表面积测定方法 GB/T 6003.1—1997 金属丝编织网试验筛 GB/T 8144—2008 阳离子交换树脂交换容量测定方法 GB/T 8170—2008 数值修约规则与极限数值的表示和判定方法 GB/T 8330—2008 离子交换树脂湿真密度测定方法 GB/T 8331—2008 离子交换树脂湿视密度测定方法 GB/T 12598—2001 离子交换树脂渗磨球率、磨后圆球率的测定 3 要求 异丁烯醚化树脂催化剂的技术要求和相应的试验方法应符合表 1 的规定。 表 1 异丁烯醚化树脂催化剂的技术要求和试验方法 项目 | 指标 | 试验方法 (1) 外观 | 灰褐色至黑褐色不透明球状颗粒 | 本标准 (2) 粒度/% | 0.355mm~1.250mm ≥95; <0.355mm <5.20 | 本标准 (3) 耐磨率/% | 90 | 本标准 (4) 全交换容量/(mmol(H)/g) | 1.16~1.25 | 本标准 (5) 湿真密度/(g/mL) | 0.75~0.90 | 本标准 (6) 湿视密度/(g/mL) | 50.0~58.0 | 本标准 (7) 含水量/% | 25 | 本标准 (8) 比表面积(BET法)/(m²/g) | 根据用户要求检测 | 本标准 4 试验方法 4.1 一般要求 除非另有说明，在分析中所用标准溶液、制剂和制品，均按 GB/T 601—2002 和 GB/T 603—2002 的规定制备。分析中仅使用确认为分析纯的试剂和符合 GB/T 6682 所规定的三级水。本标准中检验结果的判定按 GB/T 8170—2008 中 4.3.3 修约值比较法进行。 4.2 外观的测定 在自然光下目测颜色、形状。 4.3 粒度的测定 4.3.1 用符合 GB/T 6003.1—1997 的孔径为 0.355mm 和 1.250mm 的标准筛，按照 GB/T 5758—2001 中 7.2.2~7.4.2 的规定进行。 4.3.2 结果计算按照 GB/T 5758—2001 中 9.1.1~9.1.2 的规定进行。 4.3.3 允许差按照 GB/T 5758—2001 中 10.1.1~10.1.2 的规定进行。 4.4 耐磨率的测定 4.4.1 耐磨率的测定。 4.4.1.1 用量简量取样品 50mL，按照 GB/T 5757—2008 中 5.3~5.4 的操作去除游离水分，然后转移到滤网上摊平，放入烘箱中在 105℃ 下烘 20min。将烘干后的样品转移至滚筒中加入 10 个磁球，旋紧筒
