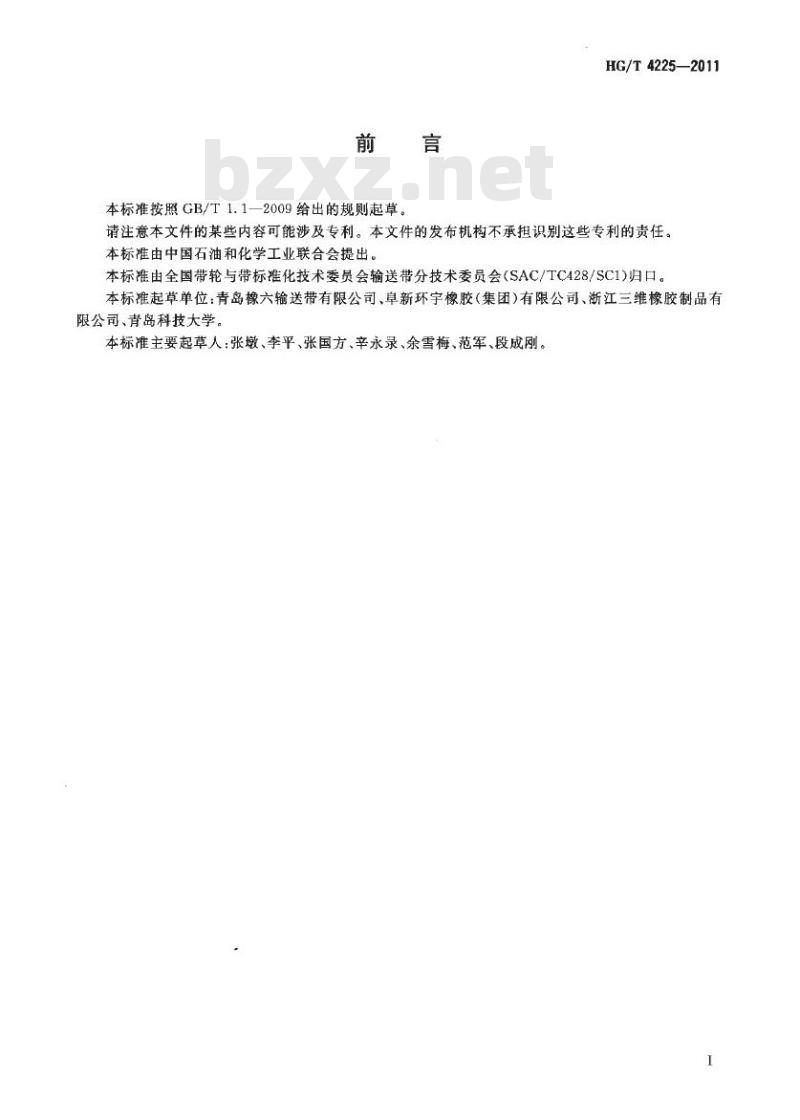

HG/T 4225—2011 织物芯管状输送带 Pipe conveyor belts of textile construction 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会输送带分技术委员会 (SAC/TC428/SC1) 归口。 本标准起草单位：青岛橡六输送带有限公司、阜新环宇橡胶（集团）有限公司、浙江三维橡胶制品有限公司、青岛科技大学。 本标准主要起草人：张墩、李平、张国方、辛永录、余雪梅、范军、段成刚。 1 范围 本标准规定了织物芯管状输送带（简称带）的产品分类、技术要求、试验方法、检验规则、标志、包装、贮存与运输。 本标准适用于工作环境温度为 -20℃～50℃，成管状密闭运输物料的织物芯输送带。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528—2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 (idt ISO 37:2005) GB/T 532—2008 硫化橡胶或热塑性橡胶与织物粘合强度的测定 (idt ISO 36:2005) GB/T 3512—2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 (mod GB/T 3512, ISO 188:1998) GB/T 3690—2009 织物芯输送带全厚度拉伸强度、扯断伸长率和参考力伸长率试验方法 (idt ISO 283:2007) GB/T 4490—2009 织物芯输送带宽度和长度 (idt ISO 251:2003) GB/T 5752—2002 输送带标志 (mod GB/T 5752, ISO 433:1991) GB/T 5756—2009 输送带术语及其定义 (neq GB/T 5756, ISO 5284:1986) GB/T 6759—2002 织物芯输送带的层间粘合强度试验方法 (idt ISO 252-1:1999) GB/T 7762—2003 硫化橡胶耐臭氧龟裂静态拉伸试验 (mod GB/T 7762, ISO 1431-1:1989) GB/T 9867—2008 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转滚筒式磨耗机法） (idt ISO 4649:2002) HG/T 2194—2006 多层芯输送带结构要求 (mod ISO 432:1989) HG/T 2410—2006 输送带取样 (idt ISO 282:1992) HG/T 3056—2006 织物芯输送带外观质量规定 ISO 583:2007 织物芯输送带总厚度与各层厚度试验方法 HG/T 3046 输送带贮存和搬运指南 3 术语和定义 GB/T 5756 中界定的以及下列术语和定义适用于本文件。 3.1 管径 (tube diameter) 管状输送带两侧边卷成简形后的外圆公称直径。 4 产品分类 4.1 规格 带的规格按全厚度拉伸强度、覆盖层性能、宽度及管径来区分。 4.1.1 纵向全厚度拉伸强度 带的纵向全厚度拉伸强度规格见表1（单位：N/mm）。 4.1.2 宽度及管径 带的宽度及对应的管径规格见表2（单位：mm）。 表2 宽度与管径对应关系： - 360 / 100 - 600 / 150 - 800 / 200 - 1000 / 250 - 1100 / 300 - 1300 / 350 - 1600 / 400 - 1850 / 500 - 2000 / 600 - 2250 / 700 - 2500 / 800 - 2900 / 850 - 3100 / 850 4.2 订货用标记 带过渡层结构管状带的示例：HG/TXXXXX100±3001100NN48004+2+2D5 5 技术要求 5.1 结构 5.1.1 普通结构管状带
