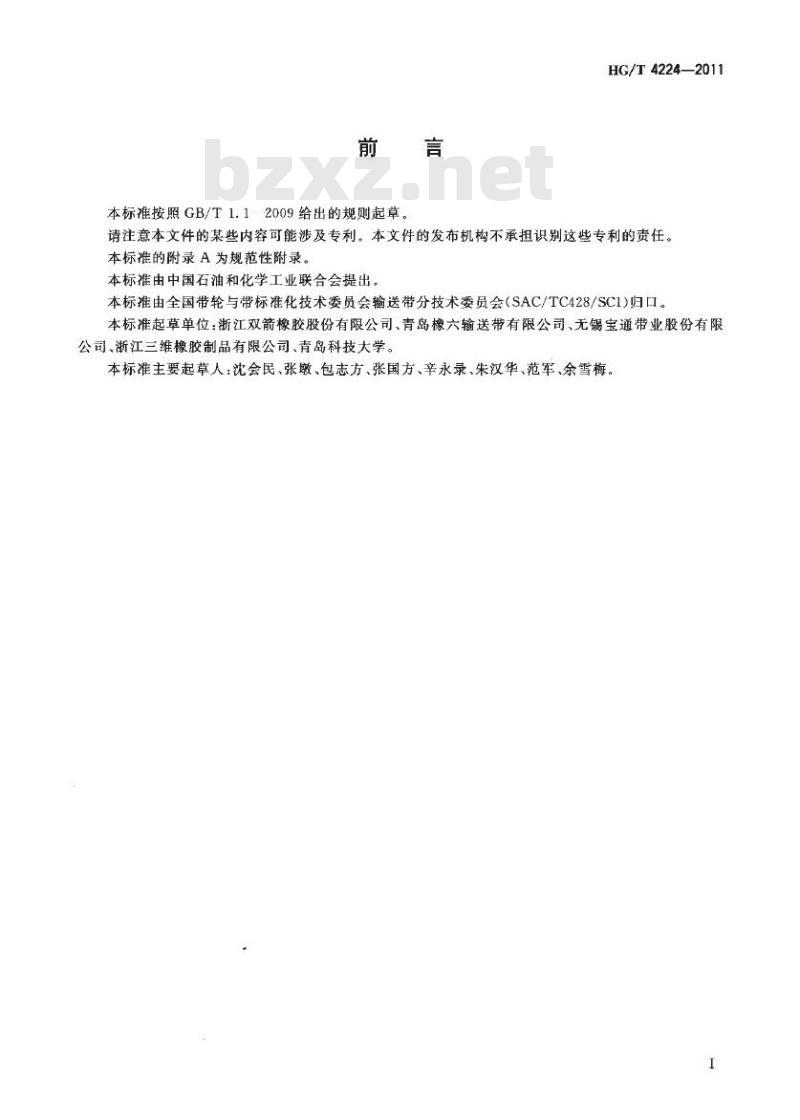

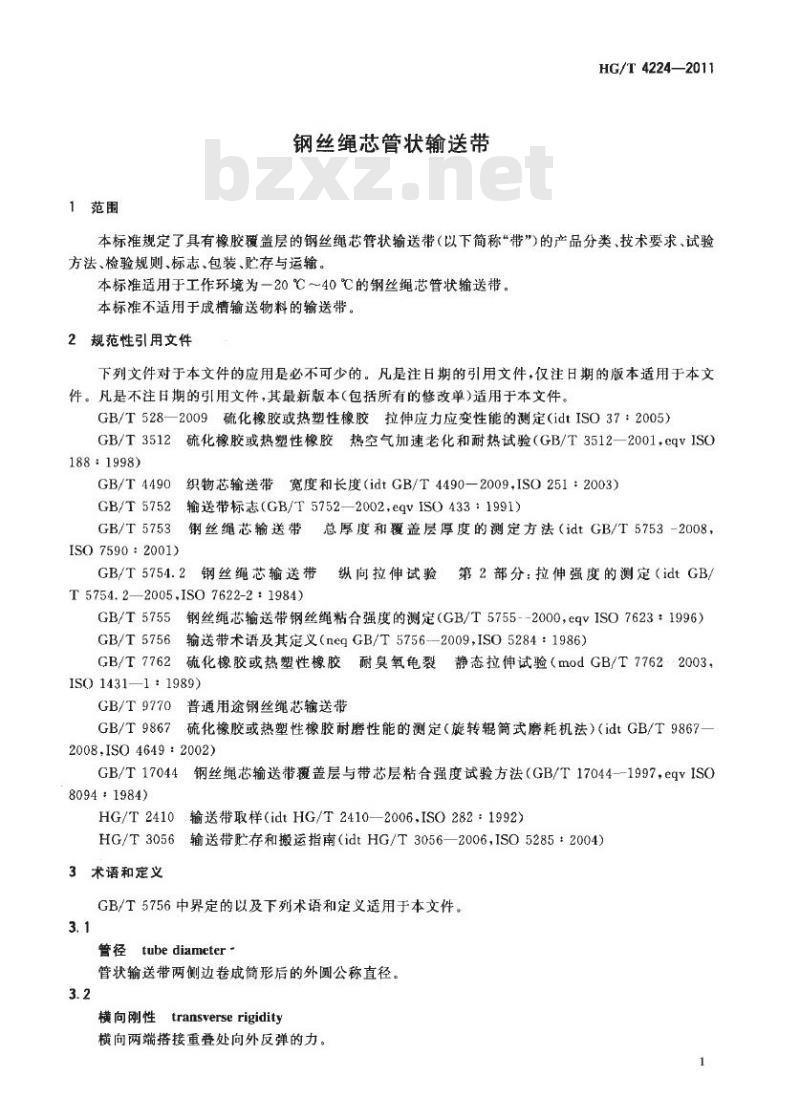

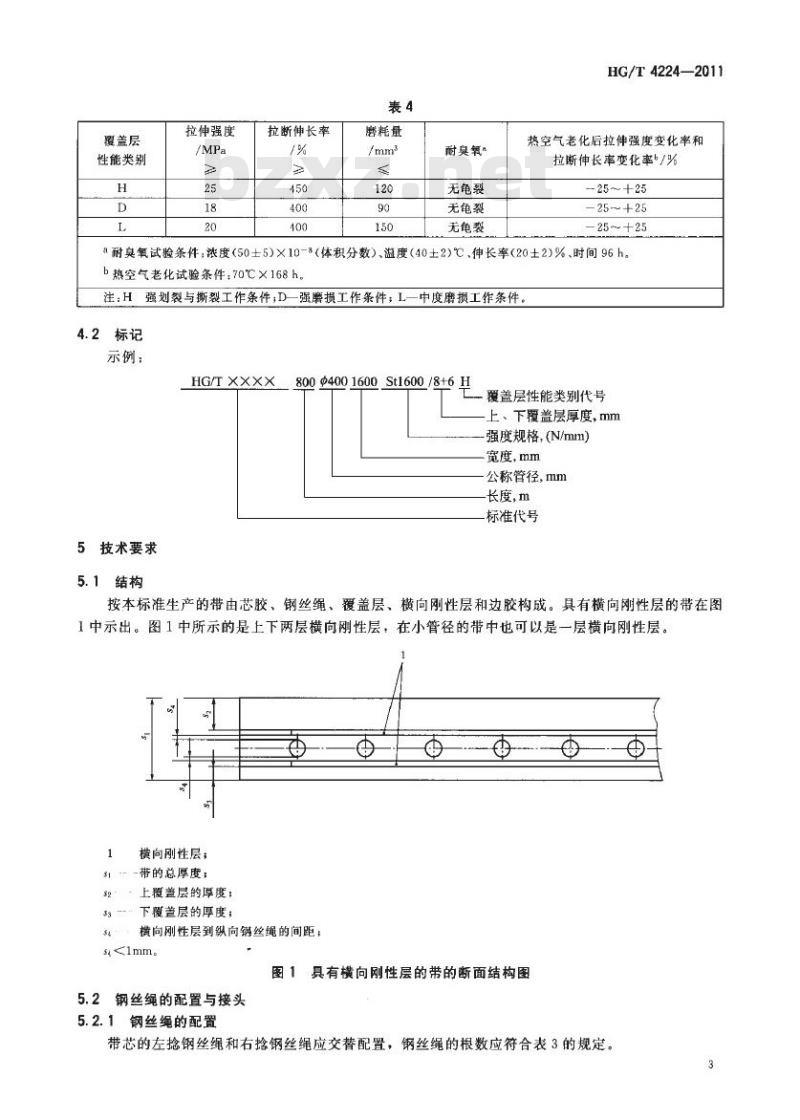

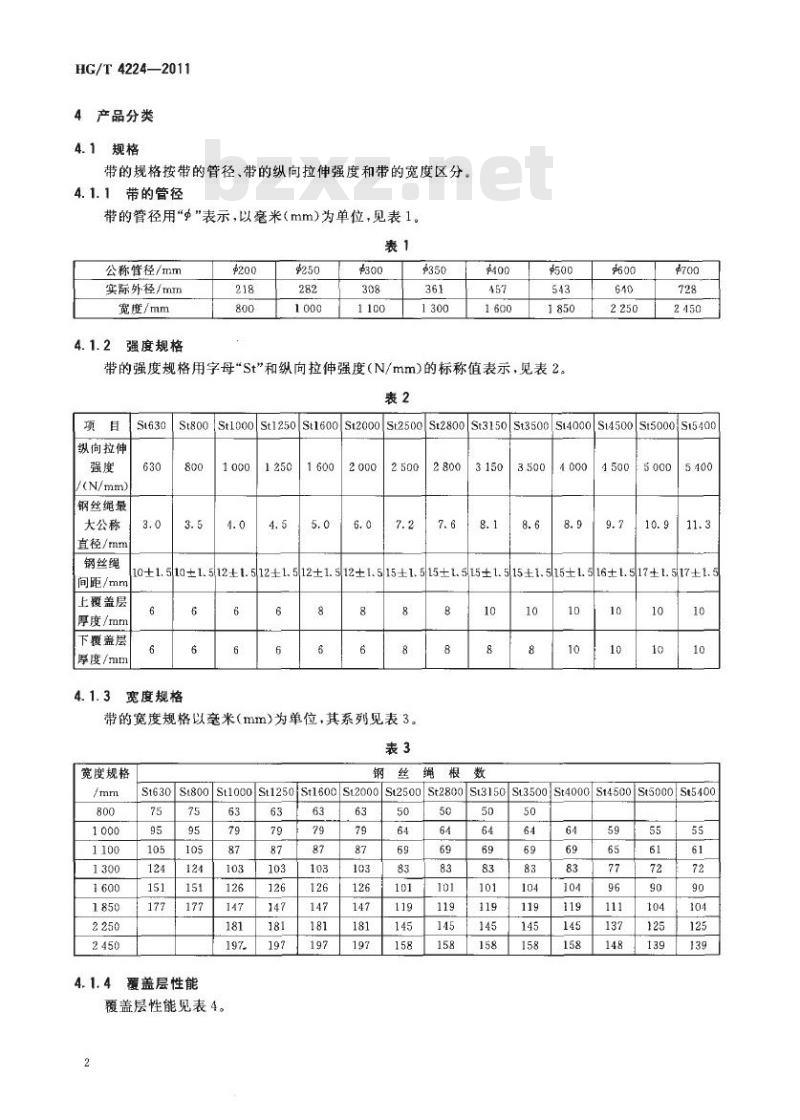

HG/T 4224—2011 钢丝绳芯管状输送带 Pipe conveyor belts of steel cord construction 前言 本标准按照GB/T 1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会输送带分技术委员会 (SAC/TC428/SC1) 归口。本标准起草单位：浙江双箭橡胶股份有限公司、青岛橡六输送带有限公司、无锡宝通带业股份有限公司、浙江三维橡胶制品有限公司、青岛科技大学。本标准主要起草人：沈会民、张墩、包志方、张国方、辛永录、朱汉华、范军、余雪梅。 1 范围 本标准规定了具有橡胶覆盖层的钢丝绳芯管状输送带（以下简称“带”）的产品分类、技术要求、试验方法、检验规则、标志、包装、贮存与运输。本标准适用于工作环境为-20℃～40℃的钢丝绳芯管状输送带。本标准不适用于成槽输送物料的输送带。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528—2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 4490 织物芯输送带宽度和长度 GB/T 5752 输送带标志 GB/T 5753 钢丝绳芯输送带总厚度和覆盖层厚度的测定方法 GB/T 5754.2 钢丝绳芯输送带纵向拉伸试验 第2部分：拉伸强度的测定 GB/T 5755 钢丝绳芯输送带钢丝绳粘合强度的测定 GB/T 5756 输送带术语及其定义 GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T 9770 普通用途钢丝绳芯输送带 GB/T 9867 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法） GB/T 17044 钢丝绳芯输送带覆盖层与带芯层粘合强度试验方法 HG/T 2410 输送带取样 HG/T 3056 输送带储存和搬运指南 3 术语和定义 GB/T 5756中界定的以及下列术语和定义适用于本文件。 3.1 管径 (tube diameter)：管状输送带两侧边卷成简形后的外圆公称直径。 3.2 横向刚性 (transverse rigidity)：横向两端搭接重叠处向外反弹的力。 4 产品分类 4.1 规格 带的规格按带的管径、带的纵向拉伸强度和带的宽度区分。 4.1.1 带的管径 带的管径用“Φ”表示，以毫米（mm）为单位，见表1。 表1 公称管径、实际外径与宽度对照表 公称管径/mm | 实际外径/mm | 宽度/mm 200 | 218 | 800 250 | 282 | 1000 300 | 308 | 1100 350 | 361 | 1300 400 | 457 | 1600 4.1.2 强度规格 带的强度规格用字母“St”和纵向拉伸强度（N/mm²）的标称值表示，见表2。 表2 强度规格参数表 项目 | 纵向拉伸强度/(N/mm²) St630 | 630 St800 | 800 St1000 | 1000 St1250 | 1250 St1600 | 1600
