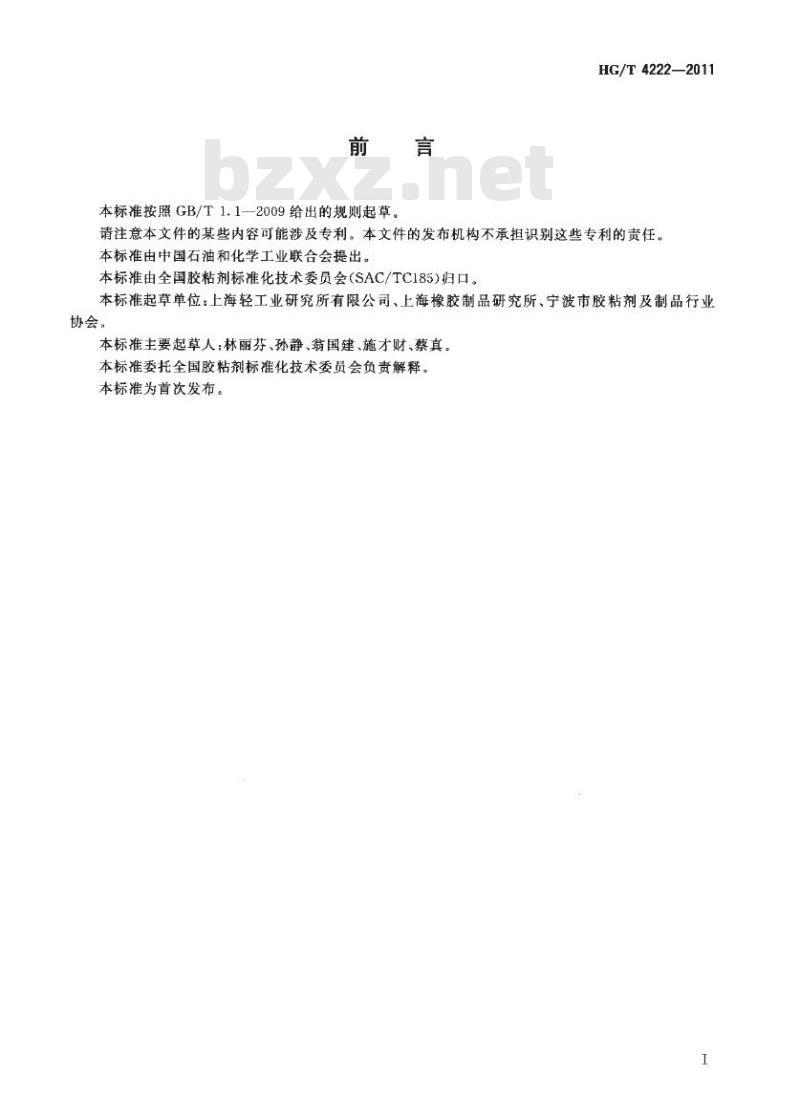

HG/T 4222—2011 中华人民共和国化工行业标准 热熔胶粘剂低温挠性试验方法 The testing method of low temperature flexibility for hot melt adhesive 发布日期：2011-12-20 实施日期：2012-07-01 发布机构：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国胶粘剂标准化技术委员会 (SAC/TC185) 归口。 本标准起草单位：上海轻工业研究所有限公司、上海橡胶制品研究所、宁波市胶粘剂及制品行业协会。 本标准主要起草人：林丽芬、孙静、翁国建、施才财、蔡真。本标准委托全国胶粘剂标准化技术委员会负责解释。本标准为首次发布。 1 范围 热熔胶粘剂低温挠性试验方法 本标准规定了用芯轴弯曲法来测定热熔胶粘剂挠性的方法。本标准适用于薄片形式的热熔胶粘剂在低温条件下的挠性的测定。也可通过调节试验环境装置和试样温度进行指定条件下的挠性试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2918—98 塑料试样状态调节和试验的标准环境 3 术语和定义 3.1 挠性 (flexibility)：热熔胶片试样可弯曲而不断裂的特性。 4 试验原理 将规定尺寸和状态下的热熔胶试验片放置在一根芯轴（棒）上弯曲 180° 使之成 U 形折叠，观察其是否断裂。每次试验都用新的试样，试验在直径由大到小的芯轴上重复进行，直至胶粘剂试条弯断为止。胶粘剂的挠性为五分之四的试样都未断裂的直径最小的芯轴。 5 试验装置 5.1 低温试验箱：温度波动不大于 $\pm$ 1℃，建议温度区间在室温至 -80℃ 之间。 5.2 挠性试验装置：由芯轴支座和芯轴组成（分别参见图 1 和图 2），芯轴直径分别为 3.2mm、6.4mm、12.8mm、25.6mm，有效长度为 125mm，不锈钢或黄铜材质制成。也可根据特殊的要求确定所需芯轴的直径和长度。 6 试样 6.1 试样应从模压或挤出的片材或薄膜中裁得，表面无肉眼可见的明显裂纹、气泡。不允许使用几个薄片叠合起来的试样。 6.2 试样的尺寸可按使用要求变动。推荐的试样尺寸为 75mm $\times$ 10mm（长 $\times$ 宽），厚度为 1.25mm $\pm$ 0.01mm（参见图 3）。厚度尺寸很关键，必须精确地控制和测量。 7 试样和试验装置的状态 7.1 试样和试验装置要在试验要求的条件下存放 24h，确保试验在相同的条件下进行。低温快速筛选时，至少要在试验要求的条件下存放 4h（试验报告要对条件的变化予以记录）。 7.2 如果没有条件规定，试样和试验装置应根据 GB/T 2918 的规定在 (23 $\pm$ 2)℃ 以及相对湿度 50% $\pm$ 5% 下进行 24h 以上状态调节。 8 操作步骤 8.1 将芯轴、芯轴支座以及试验样品一起放入低温试验箱。在实验的条件下存放 24h。 8.2 将直径最大的芯轴架在芯轴支座的楔形缺口上，用手（戴上普通的棉工作手套）将试样平的一面与测试芯轴水平轴线成直角地切向放置。 8.3 在 1s 内将试样折 180°，在芯轴上形成一个倒 U 字形，并保持与芯轴的紧密接触。 8.4 观察试样有否断裂并记录。如果没有发生断裂，则取一个新的试样在下一个直径较小的芯轴上弯折，直到断裂为止。 8.5 取 5 根新试样在直径最小的没有发生断裂的芯轴上重复试验五次，观察试样有否断裂并记录。 8.6 如果重复试验五分之四的试样不发生断裂，则再取 5 根新试样绕下一个直径更小的芯轴进行测试；否则，则再取 5 根新试样绕上一个直径更大的芯轴进行测试。观察试样有否断裂并记录。 9 试验结果表示 9.1 以五个试样中有四个通过的直径最小的芯轴记录为该热熔胶的挠性。 9.2 试验样品在芯轴上做弯曲试验时出现明显折断、裂纹或细微裂纹为破坏；不影响材料拉伸性能的变色或泛白不认为是破坏，但必须在报告中注明。 10 试验报告 试验报告应包括以下内容： a) 本标准的编号和名称； b) 热熔胶的名称、生产厂名、生产日期、批号； c) 样品的成型方法、尺寸（特别是厚度，须精确至 0.01mm）； d) 芯...
