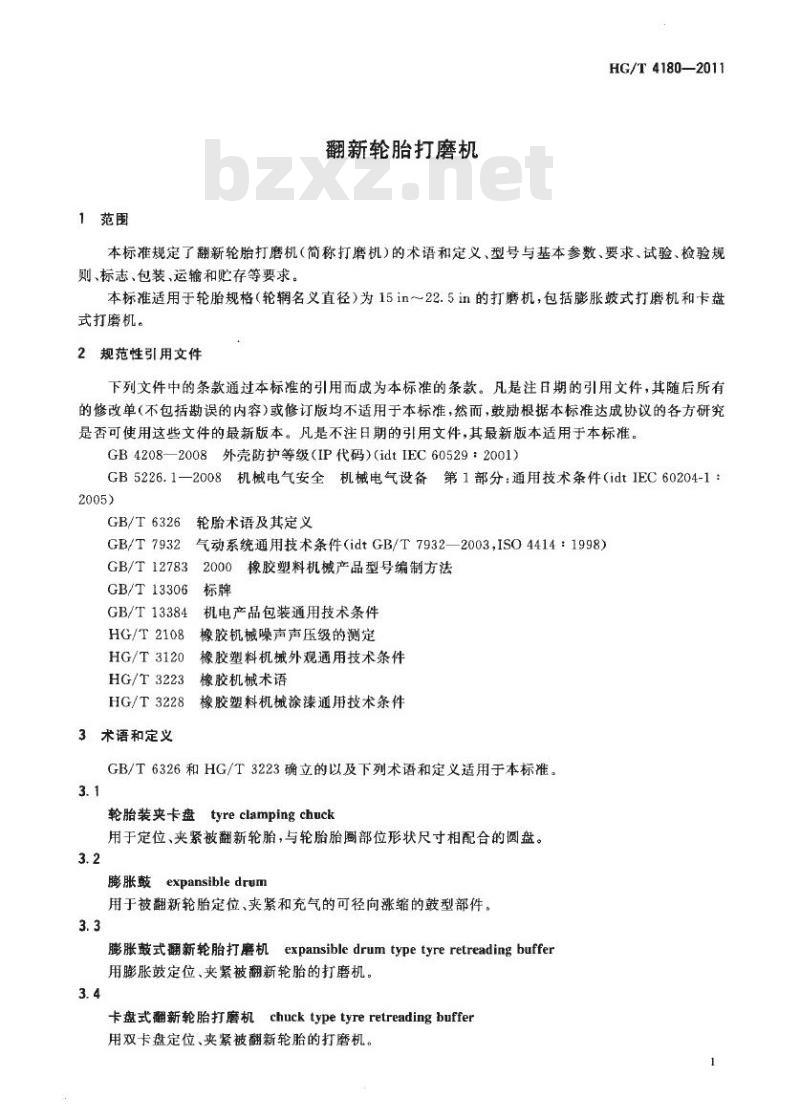

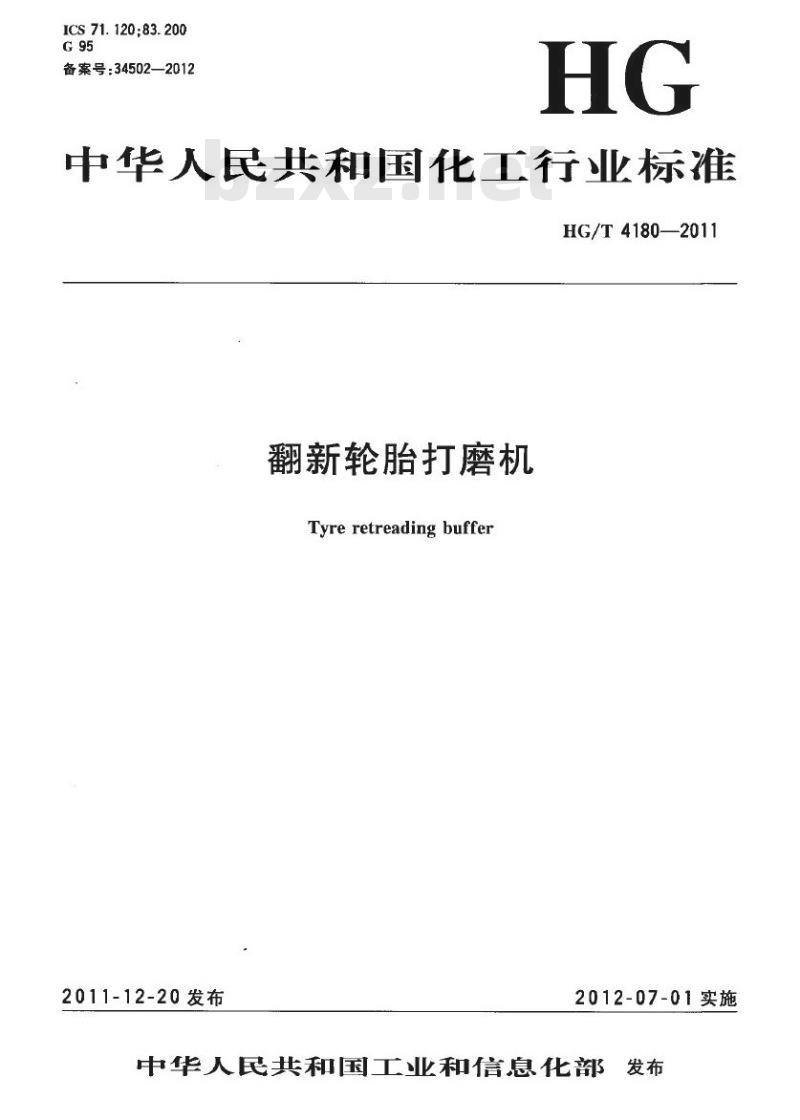

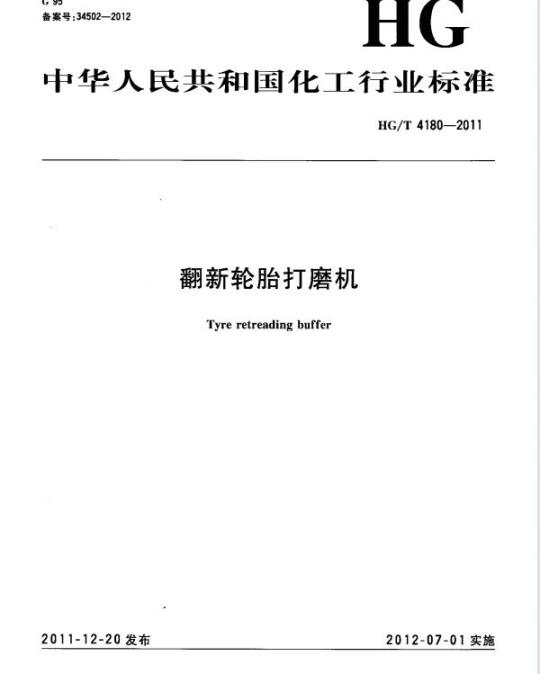

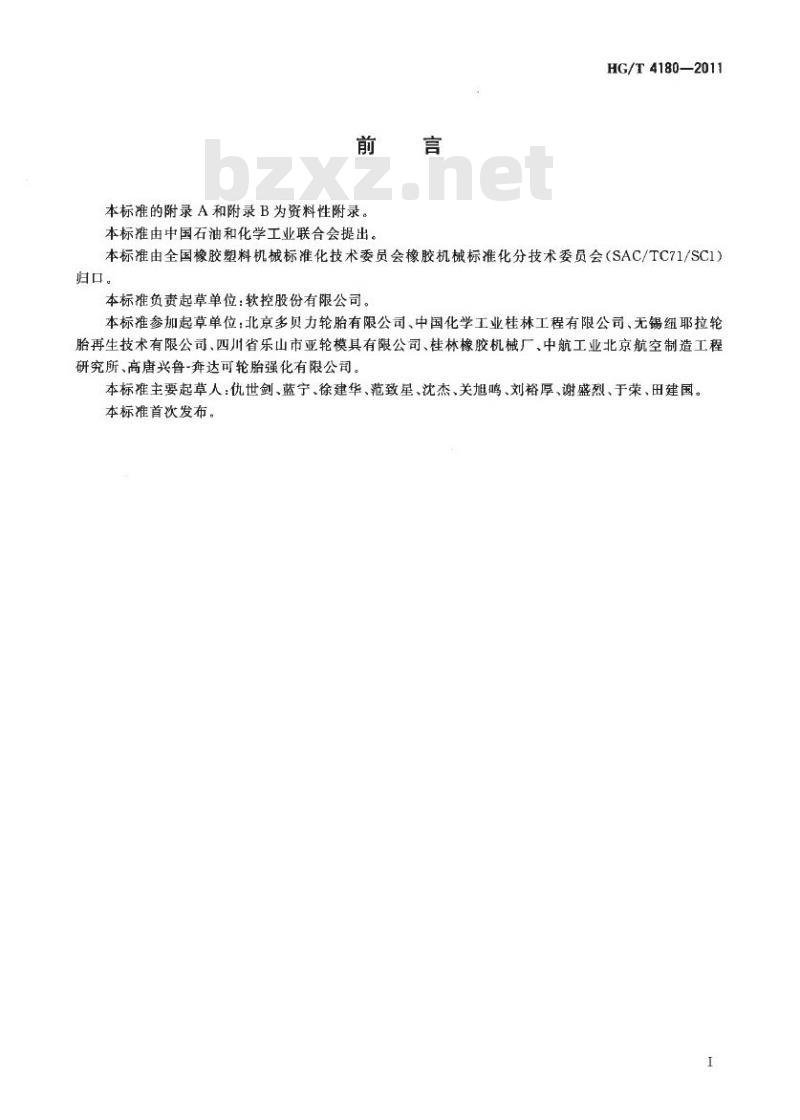

ICS 71.120; 83.200 备案号：34502—2012 中华人民共和国化工行业标准 HG/T 4180—2011 翻新轮胎打磨机 Tyre retreading buffer 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A和附录B为资料性附录。本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶塑料机械标准化技术委员会橡胶机械标准化分技术委员会（SAC/TC71/SC1）归口。 本标准负责起草单位：软控股份有限公司。 本标准参加起草单位：北京多贝力轮胎有限公司、中国化学工业桂林工程有限公司、无锡纽耶拉轮胎再生技术有限公司、四川省乐山市亚轮模具有限公司、桂林橡胶机械厂、中航工业北京航空制造工程研究所、高唐兴鲁-奔达可轮胎强化有限公司。 本标准主要起草人：优世剑、蓝宁、徐建华、范致星、沈杰、关旭鸣、刘裕厚、谢盛烈、于荣、田建国。 本标准首次发布。 1 范围 本标准规定了翻新轮胎打磨机（简称打磨机）的术语和定义、型号与基本参数、要求、试验、检验规则、标志、包装、运输和贮存等要求。本标准适用于轮胎规格（轮辋名义直径）为15in～22.5in的打磨机，包括膨胀鼓式打磨机和卡盘式打磨机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 4208—2008 外壳防护等级（IP代码）（idt IEC 60529:2001） GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件（idt IEC 60204-1:2005） GB/T 6326 橡胶塑料机械术语 GB/T 7932 气动系统通用技术条件（idt GB/T 7932—2003, ISO 4414:1998） GB/T 12783 橡胶塑料机械产品型号编制方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 HG/T 2108 橡胶塑料机械涂漆通用技术条件 HG/T 3120 橡胶塑料机械外观通用技术条件 HG/T 3223 橡胶机械噪声声压级的测定 HG/T 3228 涂漆通用技术条件 3 术语和定义 GB/T 6326 和 HG/T 3223 确立的以及下列术语和定义适用于本标准。 3.1 轮胎装夹卡盘 tyre clamping chuck：用于定位、夹紧被翻新轮胎，与轮胎胎圈部位形状尺寸相配合的圆盘。 3.2 膨胀鼓 expandable drum：用于被翻新轮胎定位、夹紧和充气的可径向涨缩的鼓型部件。 3.3 膨胀鼓式翻新轮胎打磨机 expandable drum type tyre retreading buffer：用膨胀鼓定位、夹紧被翻新轮胎的打磨机。 3.4 卡盘式翻新轮胎打磨机 chuck type tyre retreading buffer：用双卡盘定位、夹紧被翻新轮胎的打磨机。 4 型号与基本参数 4.1 打磨机的型号编制方法应符合 GB/T 12783 的规定。型号组成及定义参见附录A。 4.2 打磨机的基本参数参见附录B。 5 要求 5.1 基本要求 5.1.1 打磨机应符合本标准的要求，并按照经过规定程序批准的图样和技术文件制造。 5.1.2 打磨机的气动系统应符合 GB/T 7932 的规定。 5.1.3 打磨机打磨时应保持工作压力稳定。 5.2 功能要求 5.2.1 打磨机应具有可调节被翻新轮胎旋转速度的功能。 5.2.2 打磨机应具有对磨轮降温的功能。 5.2.3 自动打磨机应具有半自动、自动工作模式，具有按照工艺参数进行设定的功能。 5.2.4 自动打磨机应具有人机对话操作界面，可进行参数设置、过程参数记录、报警提示、设备动作控制等功能。 5.2.5 自动打磨机可配置具有自动测厚、周长检测和温度检测等功能的装置。 5.2.6 自动打磨机应能够按设定程序和工艺参数自动完成整个工艺过程。 5.3 精度要求 打磨机的主要精度应符合表1的规定。 5.4 涂漆和外观要求 5.4.1 涂漆质量应符合 HG/T 3228 的规定。 5.4.2 外观质量应符合 HG/T 3120 的规定。 5.5 安全和环保要求 5.5.1 打磨机外置的机械传动部件应设安全防护装置。 5.5.2 打磨机的打磨部位应设有吸尘罩。 5.5.3 卡盘夹紧结构的打磨机，轮胎夹紧与轮胎转动应有电气联锁，防止轮胎在未夹紧状态下转动。 5.5.4 卡盘夹紧结构的打磨机，胎腔内充气气路应设有可靠的限压装置。 5.5.5 打磨机应具有安全可靠的急停装置。
