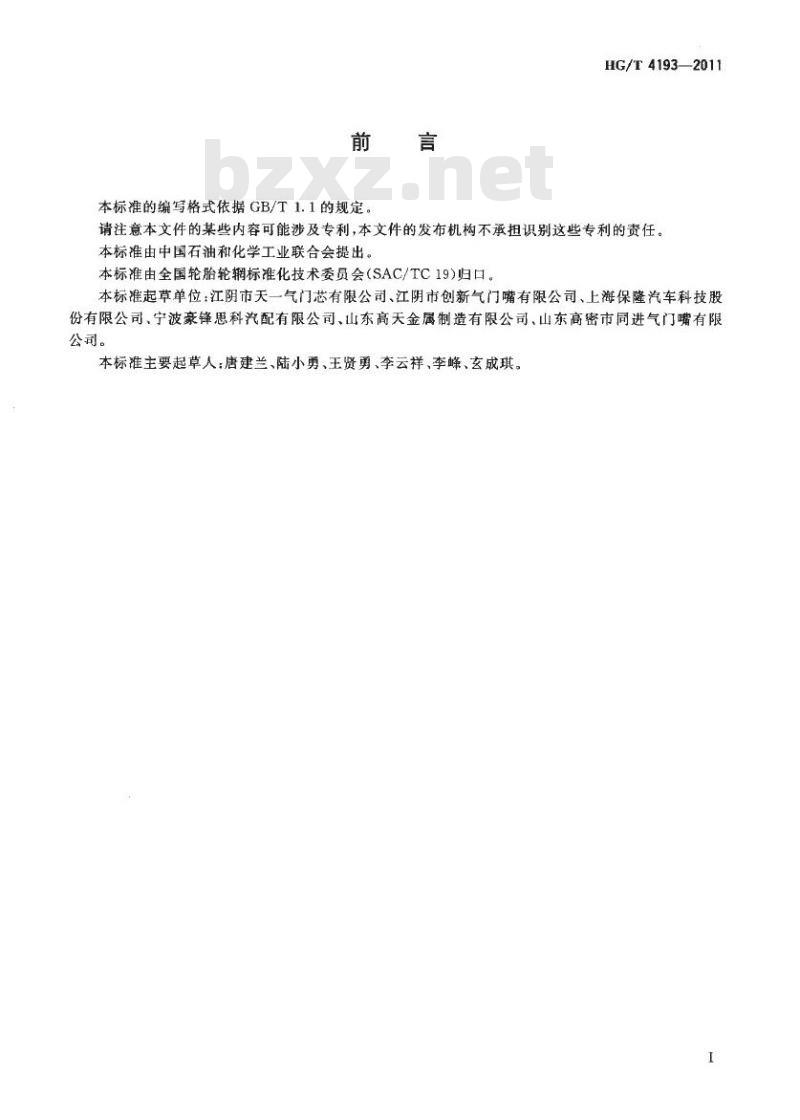

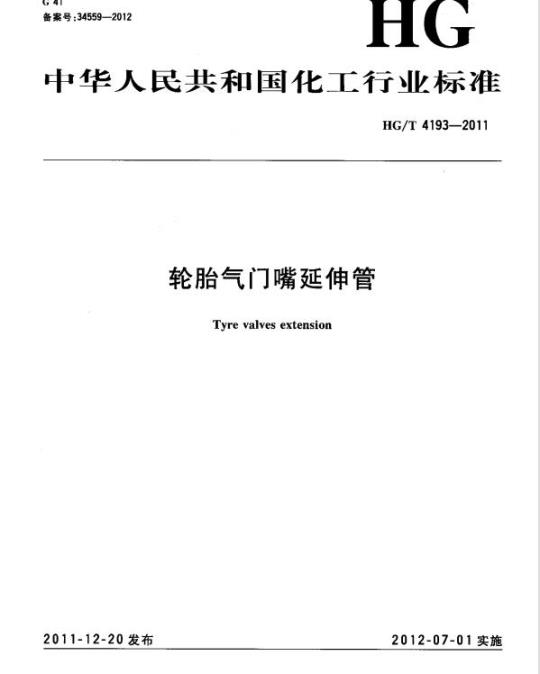

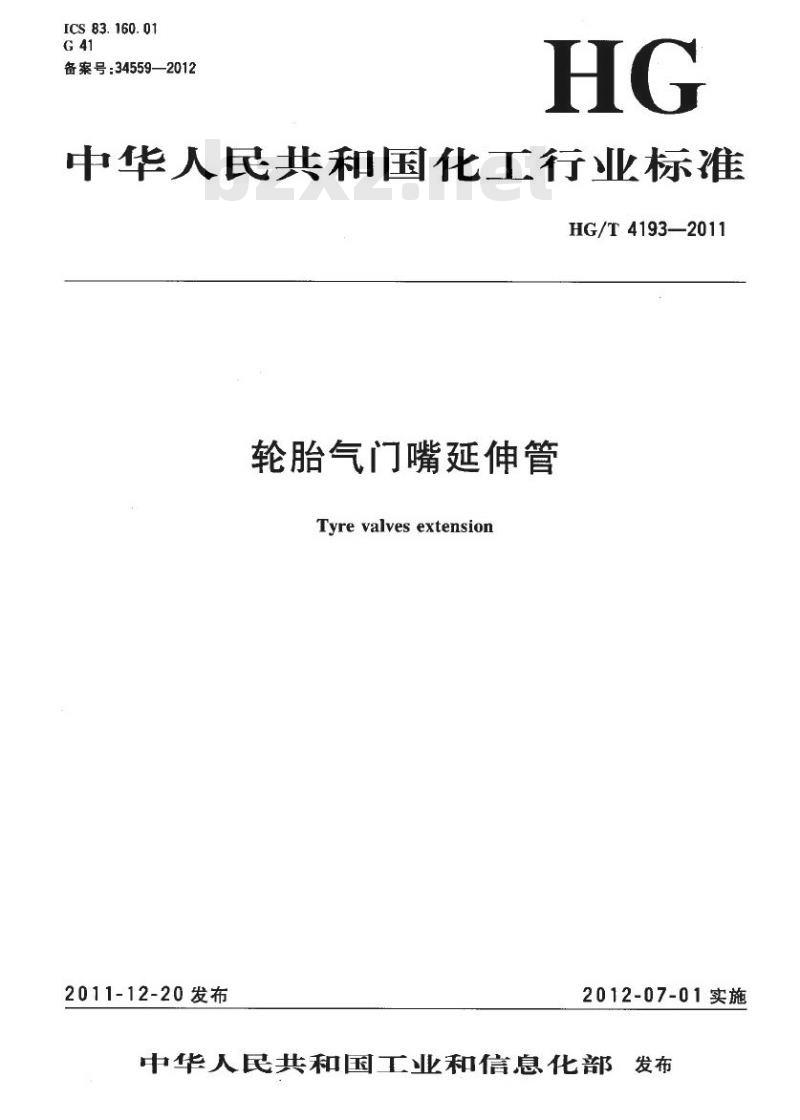

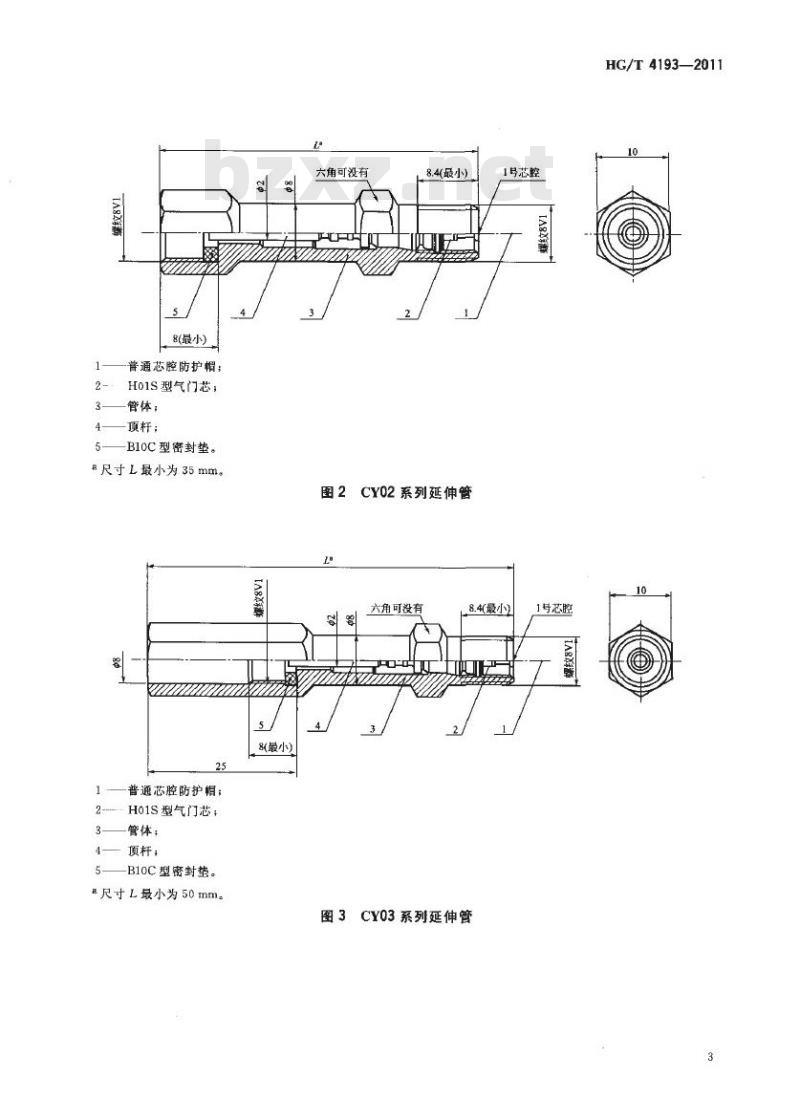

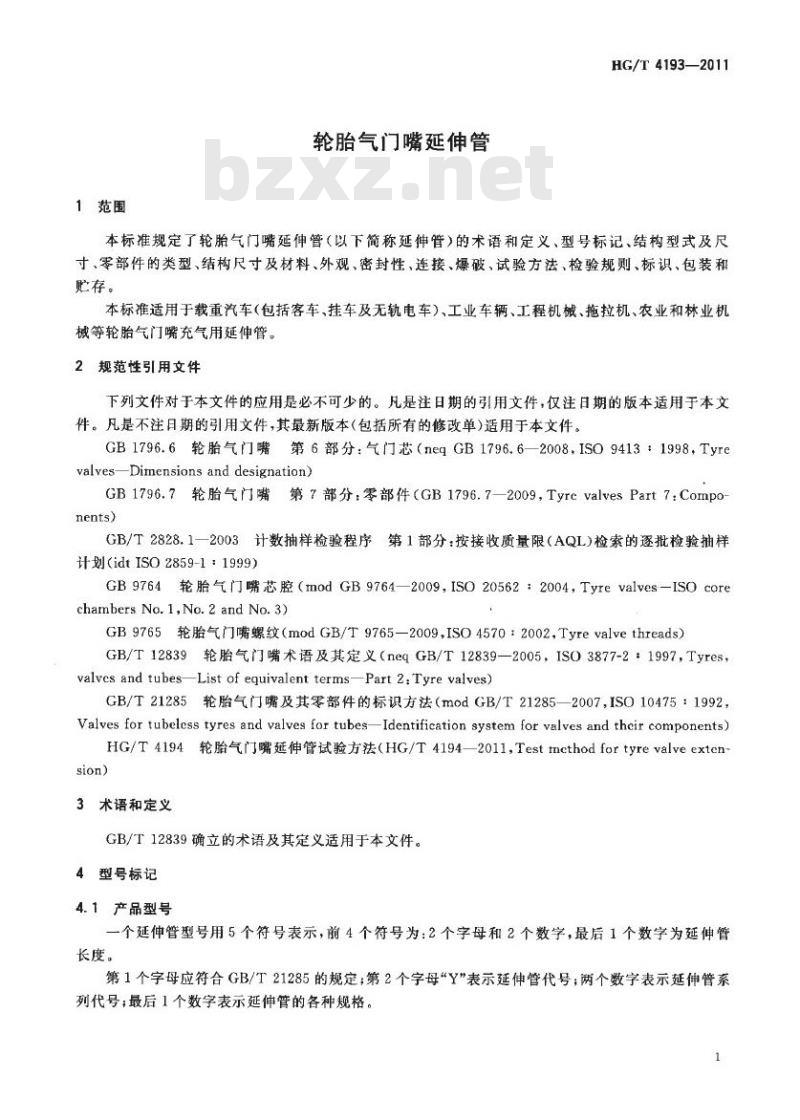

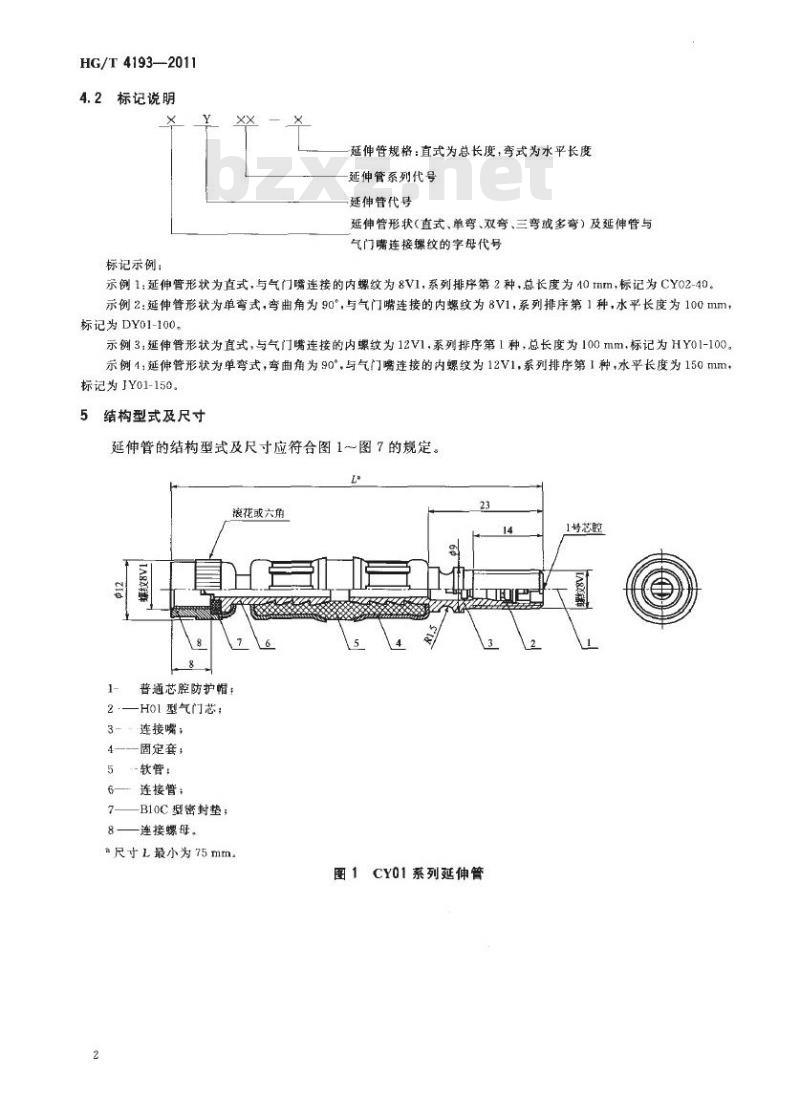

HG/T 4193—2011 中华人民共和国化工行业标准 轮胎气门嘴延伸管 Tyre valves extension 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准的编写格式依据 GB/T 1.1 的规定。请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出，由全国轮胎轮辋标准化技术委员会（SAC/TC19）归口。本标准起草单位为：江阴市天一气门芯有限公司、江阴市创新气门嘴有限公司、上海保隆汽车科技股份有限公司、宁波豪锋思科汽配有限公司、山东高天金属制造有限公司、山东高密市同进气门嘴有限公司。本标准主要起草人为：唐建兰、陆小勇、王贤勇、李云样、李峰、玄成琪。 1 范围 本标准规定了轮胎气门嘴延伸管的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、连接、爆破、试验方法、检验规则、标识、包装和贮存。 本标准适用于载重汽车（包括客车、挂车及无轨电车）、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎气门嘴充气用延伸管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1796.6 轮胎气门嘴 第6部分：气门芯 (eq GB 1796.6—2008, ISO 9413:1998, Tyre valves—Dimensions and designation) GB 1796.7 轮胎气门嘴 第7部分：零部件 (GB 1796.7—2009, Tyre valves Part 7: Components) GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (idt ISO 2859-1:1999) GB 9764 轮胎气门嘴 芯腔 (mod GB 9764—2009, ISO 20562:2004, Tyre valves—ISO core chambers No.1, No.2 and No.3) GB 9765 轮胎气门嘴 螺纹 (mod GB/T 9765—2009, ISO 4570:2002, Tyre valves threads) GB/T 12839 轮胎气门嘴 术语及其定义 (eq GB/T 12839—2005, ISO 3877-2:1997, Tyres valves and tubes—List of equivalent terms—Part 2; Tyre valves) GB/T 21285 轮胎气门嘴及其零部件的标识方法 (mod GB/T 21285—2007, ISO 10475:1992, Valves for tubeless tyres and valves for tubes—Identification system for valves and their components) HG/T 4194 轮胎气门嘴延伸管试验方法 (HG/T 4194—2011, Test method for tyre valve extension) 3 术语和定义 GB/T 12839 确立的术语及其定义适用于本文件。 4 型号标记 4.1 产品型号 一个延伸管型号用5个符号表示，前4个符号为：2个字母和2个数字，最后1个数字为延伸管长度。 第1个字母应符合 GB/T 21285 的规定；第2个字母“Y”表示延伸管代号；两个数字表示延伸管系列代号；最后1个数字表示延伸管的各种规格。 4.2 标记说明 标记示例： 延伸管规格：直式为总长度，弯式为水平长度。 标记包含延伸管代号、延伸管形状（直式、单弯、双弯、三弯或多弯）及延伸管与气门嘴连接螺纹的字母代号。 示例1：延伸管形状为直式，与气门嘴连接的内螺纹为8V1，系列排序第2种，总长度为40mm，标记为CY02-40。 示例2：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为8V1，系列排序第1种，水平长度为100mm，标记为DY01-100。 示例3：延伸管形状为直式，与气门嘴连接的内螺纹为12V1，系列排序第1种，总长度为100mm，标记为HY01-100。 示例4：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为12V1，系列排序第1种，水平长度为150mm，标记为JY01-150。 5 结构型式及尺寸 延伸管的结构型式及尺寸应符合图1～图7的规定。涉及滚花或六角、普通芯腔防护帽、H01型气门芯等结构形式。
