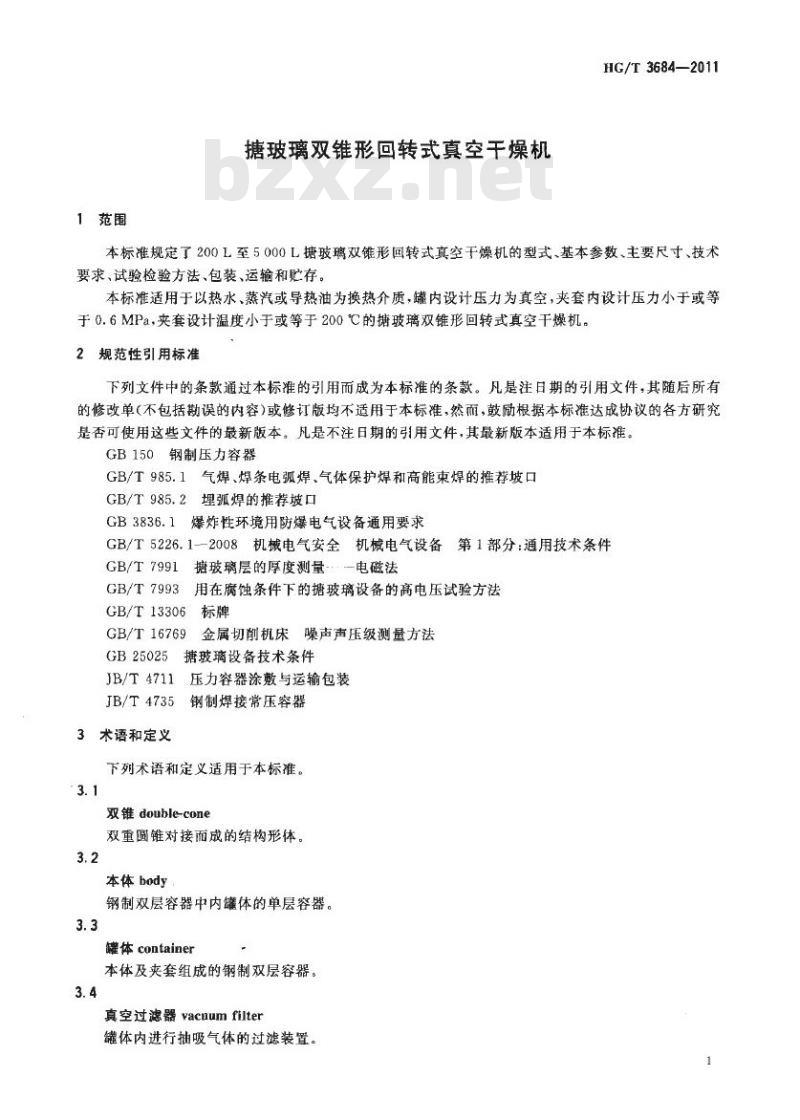

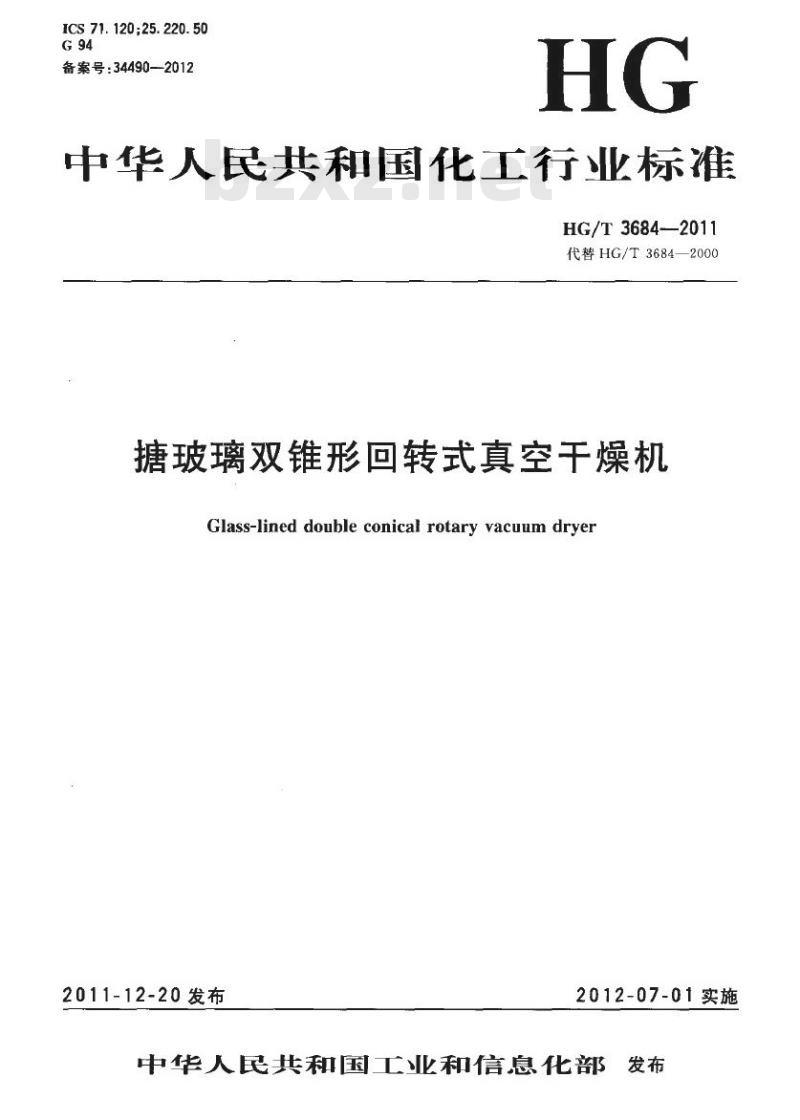

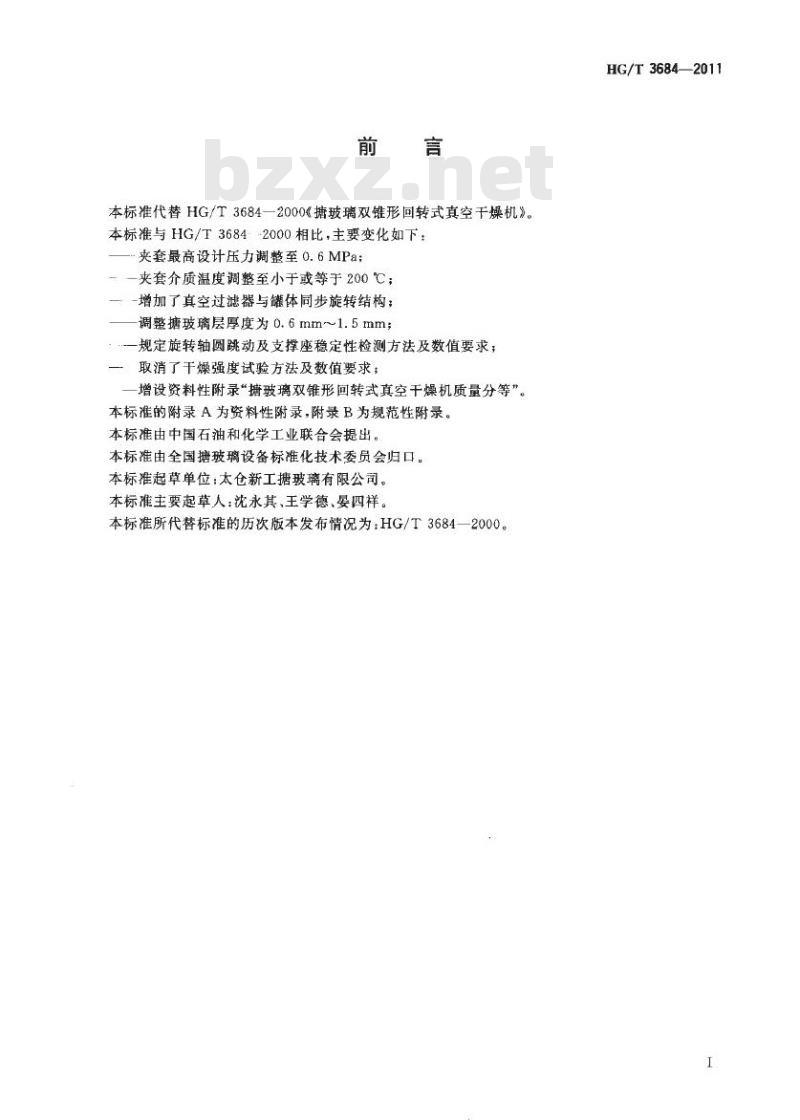

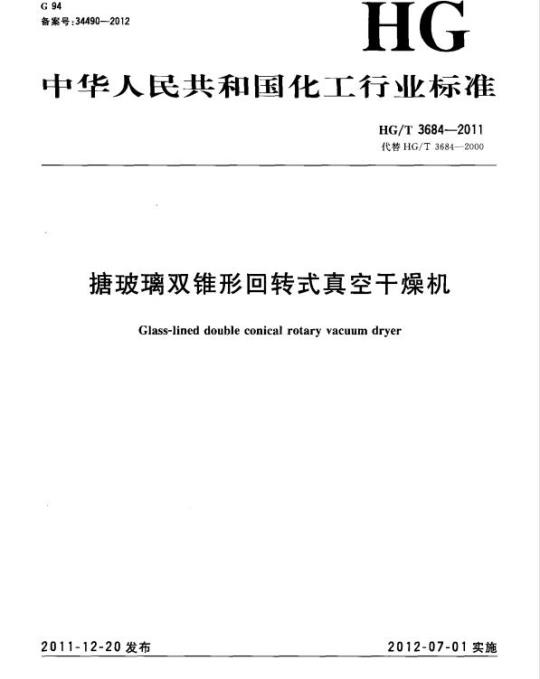

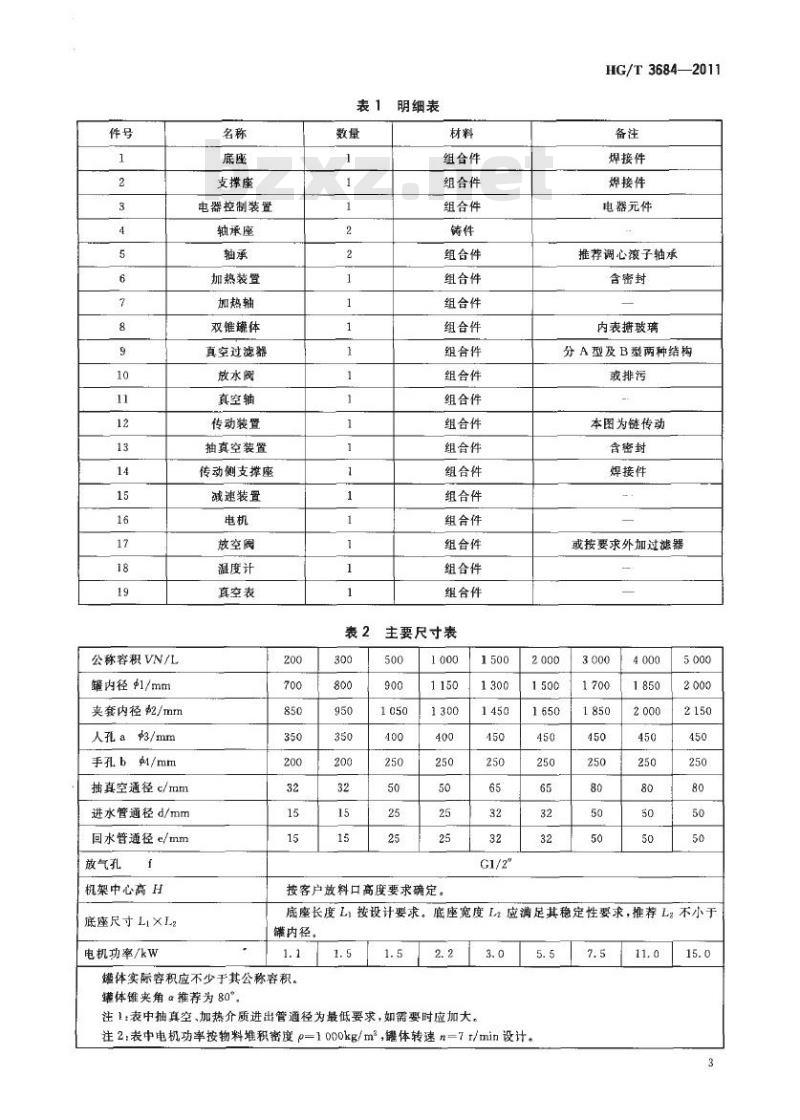

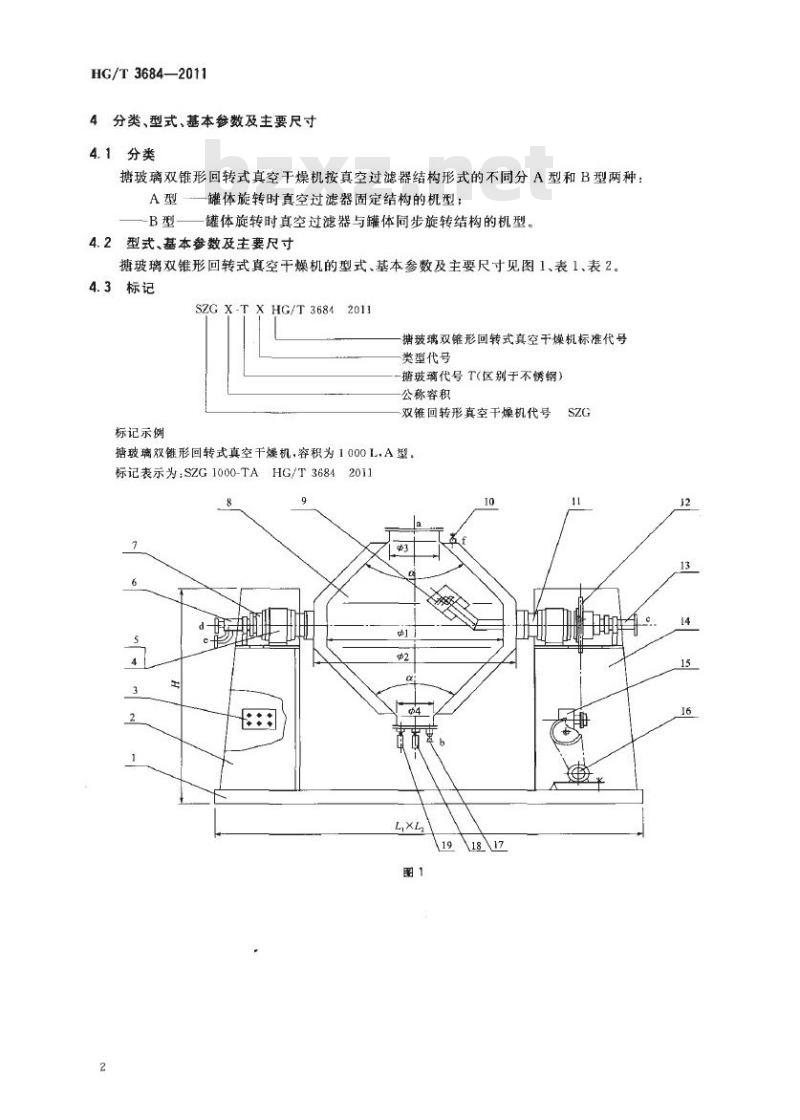

HG/T 3684—2011 代替 HG/T 3684—2000 搪玻璃双锥形回转式真空干燥机 Glass-lined double conical rotary vacuum dryer 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 3684—2000《搪玻璃双锥形回转式真空干燥机》。本标准与 HG/T 3684—2000 相比，主要变化如下： — 夹套最高设计压力调整至 0.6MPa； — 夹套介质温度调整至小于或等于 200℃； — 增加了真空过滤器与罐体同步旋转结构； — 调整搪玻璃层厚度为 0.6mm~1.5mm； — 规定了旋转轴圆跳动及支撑座稳定性检测方法及数值要求； — 取消了干燥强度试验方法及数值要求； — 增设了资料性附录“搪玻璃双锥形回转式真空干燥机质量分等”。 本标准的附录 A 为资料性附录，附录 B 为规范性附录。本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。本标准起草单位：太仓新工搪玻璃有限公司。本标准主要起草人：沈永其、王学德、晏四祥。本标准所代替标准的历次版本发布情况为：HG/T 3684—2000。 1 范围 本标准规定了 200L 至 5000L 搪玻璃双锥形回转式真空干燥机的型式、基本参数、主要尺寸、技术要求、试验检验方法、包装、运输和贮存。本标准适用于以热水、蒸汽或导热油为换热介质，罐内设计压力为真空，夹套内设计压力小于或等于 0.6MPa，夹套设计温度小于或等于 200℃ 的搪玻璃双锥形回转式真空干燥机。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 150 钢制压力容器 GB/T 985.1 气焊、焊条电弧焊，气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB 3836.1 爆炸性环境用防爆电气设备通用要求 GB/T 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7991 搪玻璃层的厚度测量——电磁法 GB/T 7993 用在腐蚀条件下的搪玻璃设备的高电压试验方法 GB/T 13306 标牌 GB/T 16769 金属切削机床噪声声压级测量方法 GB 25025 玻璃设备技术条件 JB/T 4711 压力容器涂敷与运输包装 JB/T 4735 钢制焊接常压容器 3 术语和定义 下列术语和定义适用于本标准。 3.1 双锥 double-cone：双重圆锥对接而成的结构形体。 3.2 本体 body：钢制双层容器中内罐体的单层容器。 3.3 罐体 container：本体及夹套组成的钢制双层容器。 3.4 真空过滤器 vacuum filter：体内进行抽吸气体的过滤装置。 4 分类、型式、基本参数及主要尺寸 4.1 分类 搪玻璃双锥形回转式真空干燥机按真空过滤器结构形式的不同分 A 型和 B 型两种： A 型——罐体旋转时真空过滤器固定结构的机型； B 型——罐体旋转时真空过滤器与罐体同步旋转结构的机型。 4.2 型式、基本参数及主要尺寸 搪玻璃双锥形回转式真空干燥机的型式、基本参数及主要尺寸见图 1、表 1、表 2。 4.3 标记 SZG X-T X HG/T 3684 2011 SZG：双锥回转形真空干燥机代号 X：公称容积 VN/L T：搪玻璃代号（区别于不锈钢） X：其他参数代号 标记示例：搪玻璃双锥形回转式真空干燥机，容积为 1000L，A 型。标记表示为：SZG 1000-TA HG/T 3684 2011 设备主要组成部件： 1. 底座；2. 支撑座；3. 电器控制装置；4. 轴承座；5. 轴承；6. 加热装置；7. 加热轴；8. 双锥罐体；9. 真空过滤器；10. 放水阀；11. 真空轴；12. 传动装置；13. 抽真空装置；14. 传动侧支撑座；15. 减速装置；16. 电机；17. 排空阀；18. 温度计；19. 真空表。
