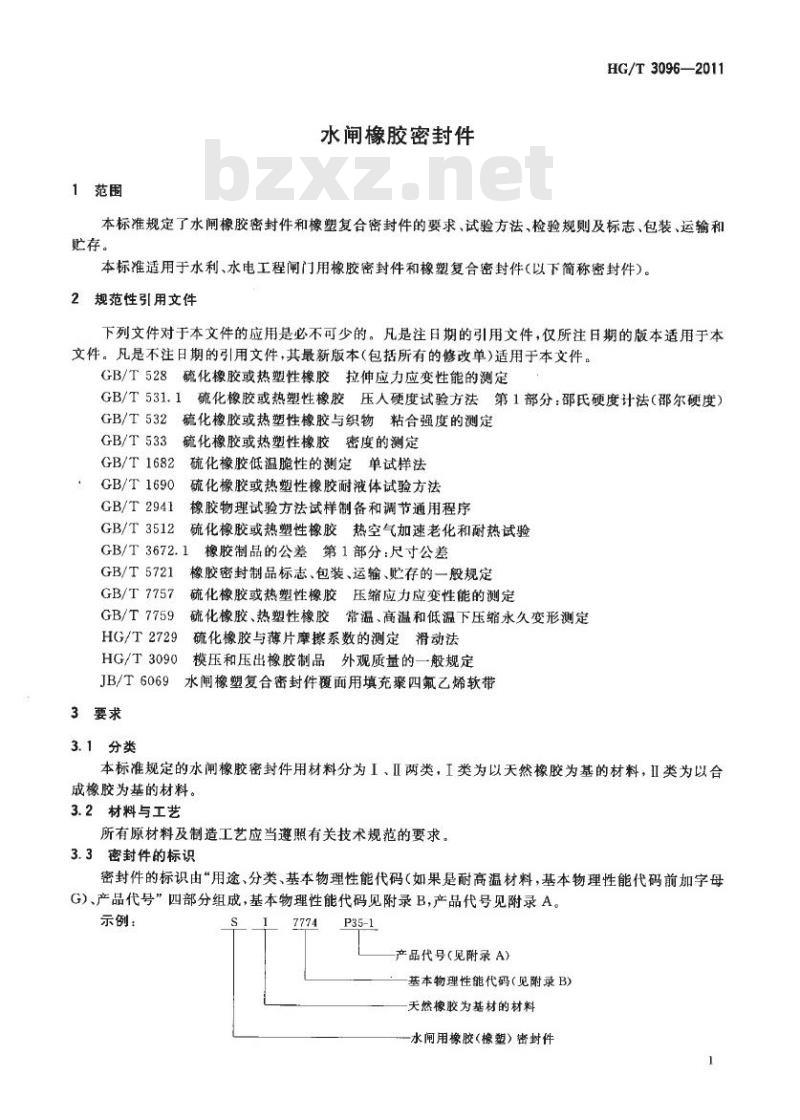

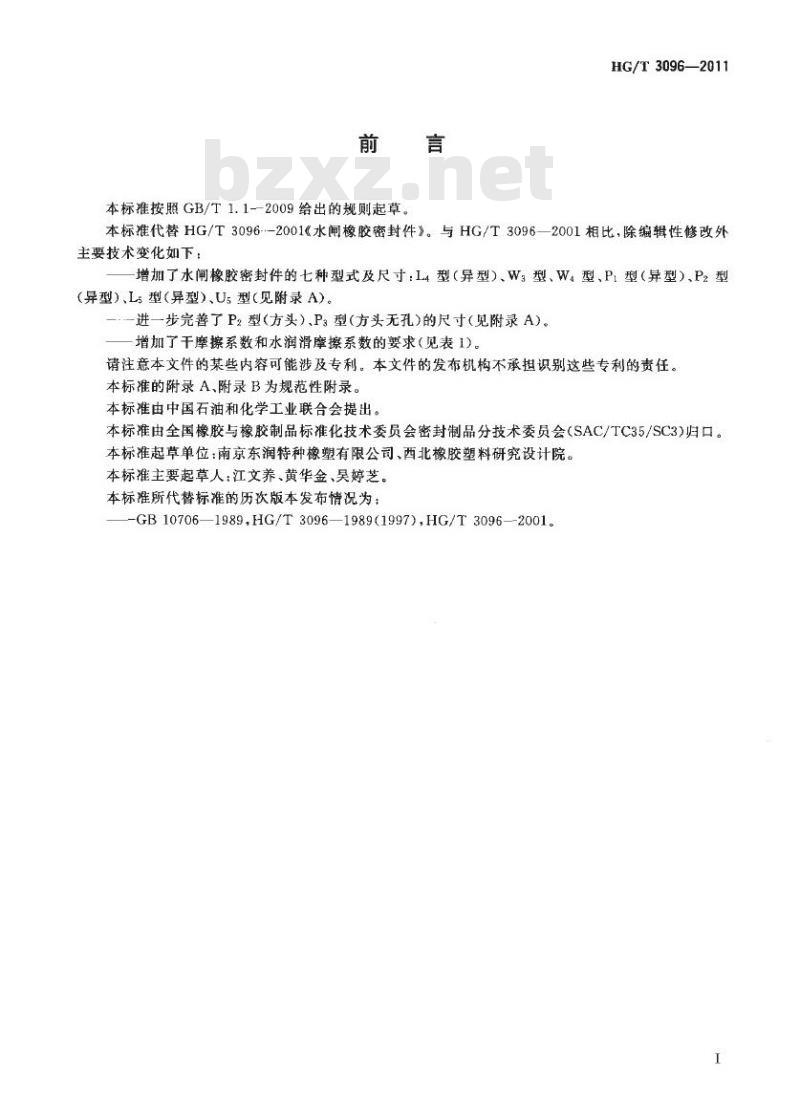

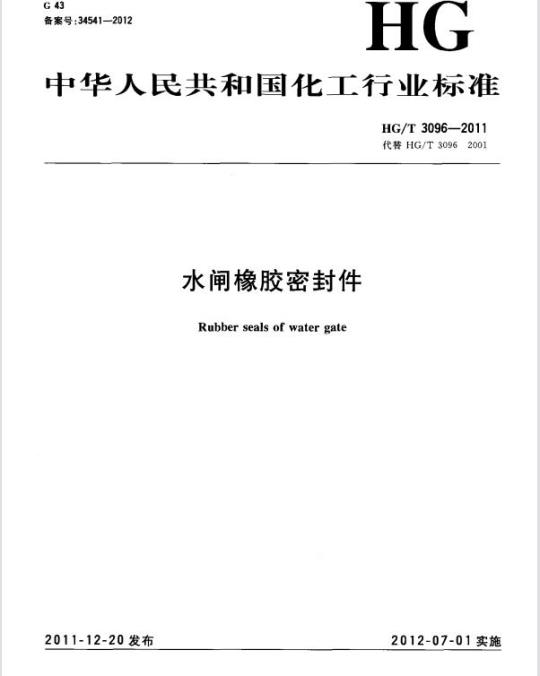

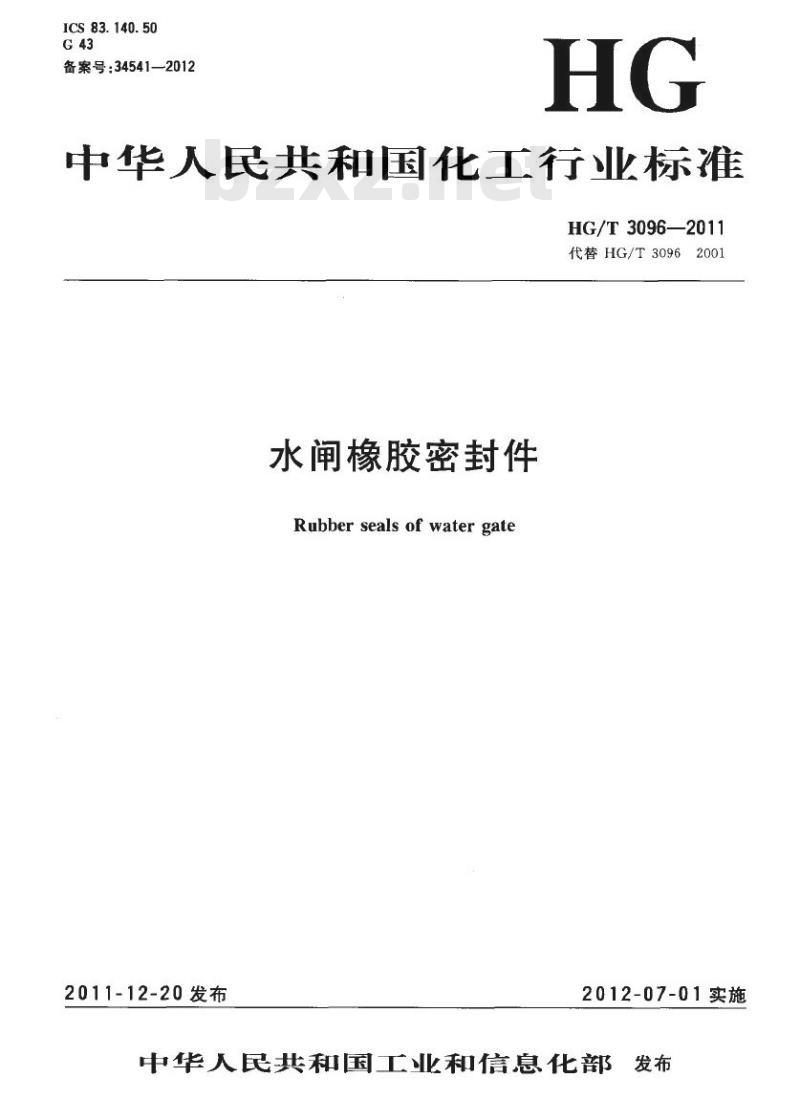

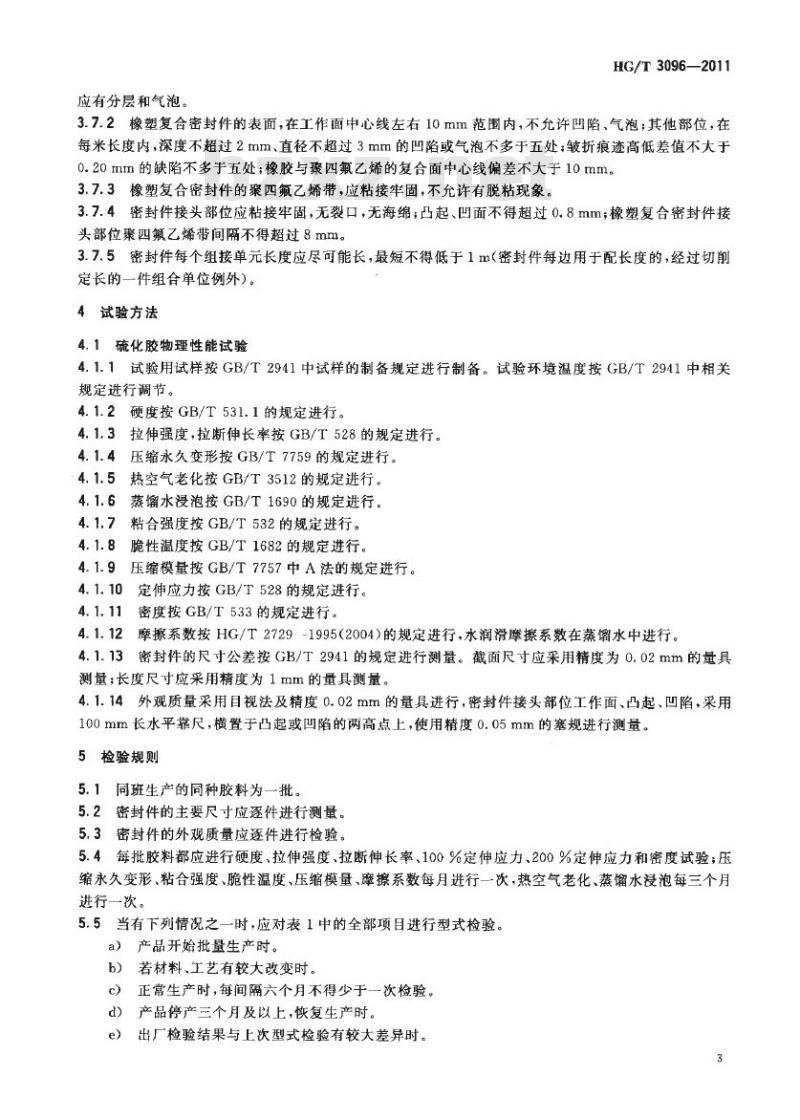

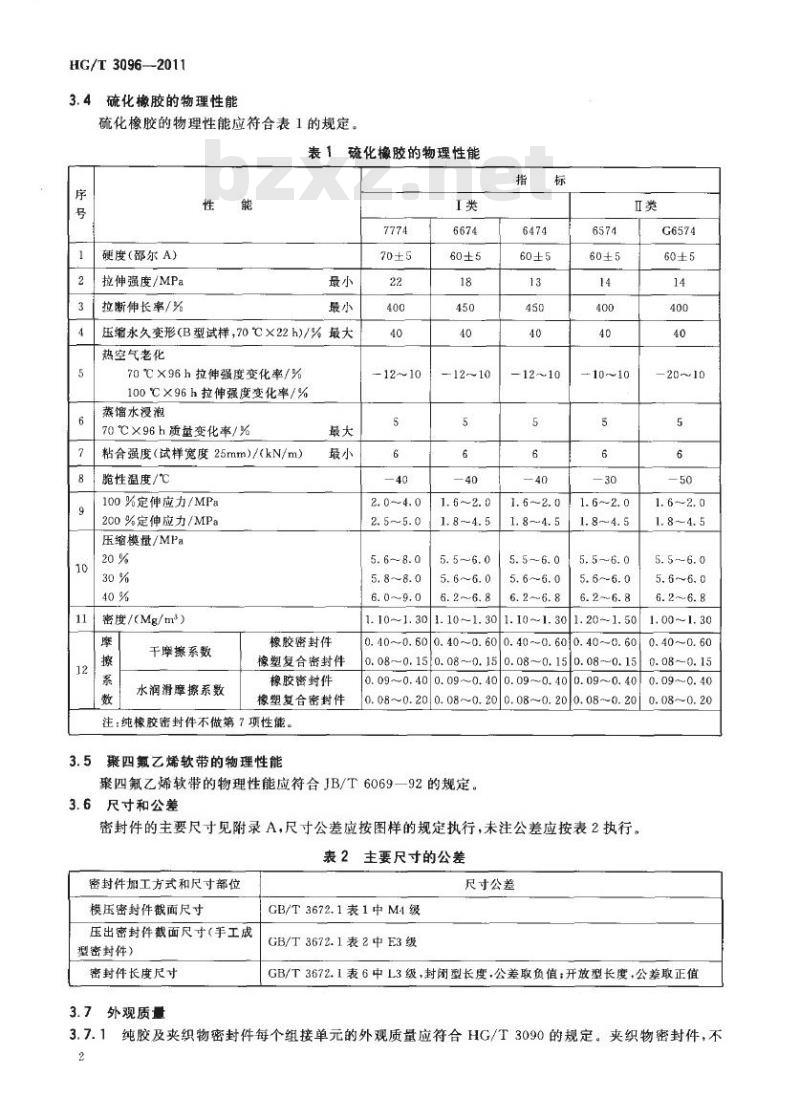

ICS 83.140.50 G43 备案号：34541-2012 中华人民共和国化工行业标准 HG/T 3096—2011 代替 HG/T 3096—2001 水闸橡胶密封件 Rubber seals of watergate 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3096—2001《水闸橡胶密封件》。与 HG/T 3096—2001 相比，除编辑性修改外，主要技术变化如下： - 增加了水闸橡胶密封件的七种型式及尺寸：L4型（异型）、Ws型、W型、Pi型（异型）、P2型（异型）、Ls型（异型）、Us型（见附录A）； - 进一步完善了P2型（方头）、P3型（方头无孔）的尺寸（见附录A）； - 增加了干摩擦系数和水润滑摩擦系数的要求（见表1）。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录A、附录B为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会 (SAC/TC35/SC3) 归口。 本标准起草单位：南京东润特种橡塑有限公司、西北橡胶塑料研究设计院。 本标准主要起草人：江文养、黄华金、昊婷芝。 本标准所代替标准的历次版本发布情况为：GB 10706—1989, HG/T 3096—1989 (1997), HG/T 3096—2001。 1 范围 本标准规定了水闸橡胶密封件和橡塑复合密封件的要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于水利、水电工程闸门用橡胶密封件和橡塑复合密封件（以下简称密封件）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 533 硫化橡胶或热塑性橡胶密度的测定 GB/T 1682 硫化橡胶低温脆性的测定 单试样法 GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 2941 橡胶物理试验方法 试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 3672.1 橡胶制品的公差 第1部分：尺寸公差 GB/T 5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T 7757 硫化橡胶或热塑性橡胶压缩应力应变性能的测定 GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 HG/T 2729 硫化橡胶与薄片摩擦系数的测定 滑动法 HG/T 3090 模压和压出橡胶制品外观质量的一般规定 JB/T 6069 水闸橡塑复合密封件覆面用填充聚四氟乙烯软带 3 要求 3.1 分类 本标准规定的水闸橡胶密封件用材料分为Ⅰ、Ⅱ两类，Ⅰ类为以天然橡胶为基的材料，Ⅱ类为以合成橡胶为基的材料。 3.2 材料与工艺 所有原材料及制造工艺应当遵照有关技术规范的要求。 3.3 密封件的标识 密封件的标识由“用途、分类、基本物理性能代码（如果是耐高温材料，基本物理性能代码前加字母G）、产品代号”四部分组成。基本物理性能代码见附录B，产品代号见附录A。 示例： S17774 (产品代号) P35-1 (基本物理性能代码) 天然橡胶为基材的水闸用橡胶（橡塑）密封件 3.4 硫化橡胶的物理性能 硫化橡胶的物理性能应符合表1的规定。 表1 硫化橡胶的物理性能 1. 硬度（邵氏A） 2. 拉伸强度 / MPa (最小) 3. 拉断伸长率 / % (最小) 4. 压缩永久变形 (B型试样，70℃×22h) / % (最大) 5. 热空气老化 (70℃×96h) 拉伸强度变化率 / % (最大) 6. 热空气老化 (100℃×96h) 拉伸强度变化率 / % (最大) 7. 蒸馏水浸泡 (70℃×96h) 质量变化率 / % (最大) 8. 粘合强度 (试样宽度25mm) / (kN/m) (最小) 9. 脆性温度 / ℃ 10. 100%定伸应力 / MPa 11. 200%定伸应力 / MPa 12. 压缩模量 / MPa 13. 密度 / (Mg/m³) 14. 干摩擦系数 15. 水润滑摩擦系数 注：纯橡胶密封件不做第7项性能。聚四氟乙烯软带的物理性能见相关标准。
