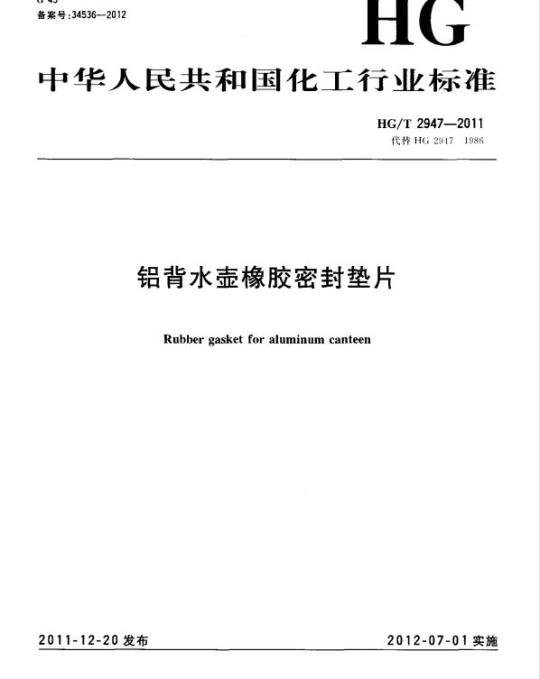

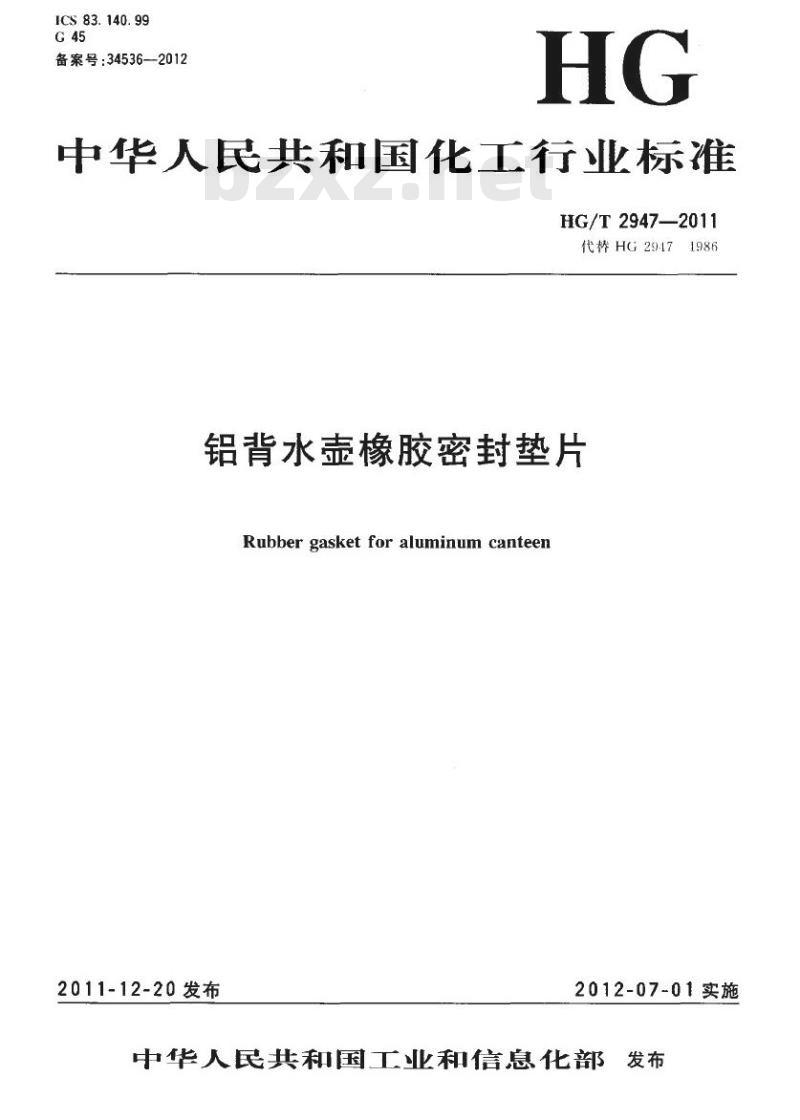

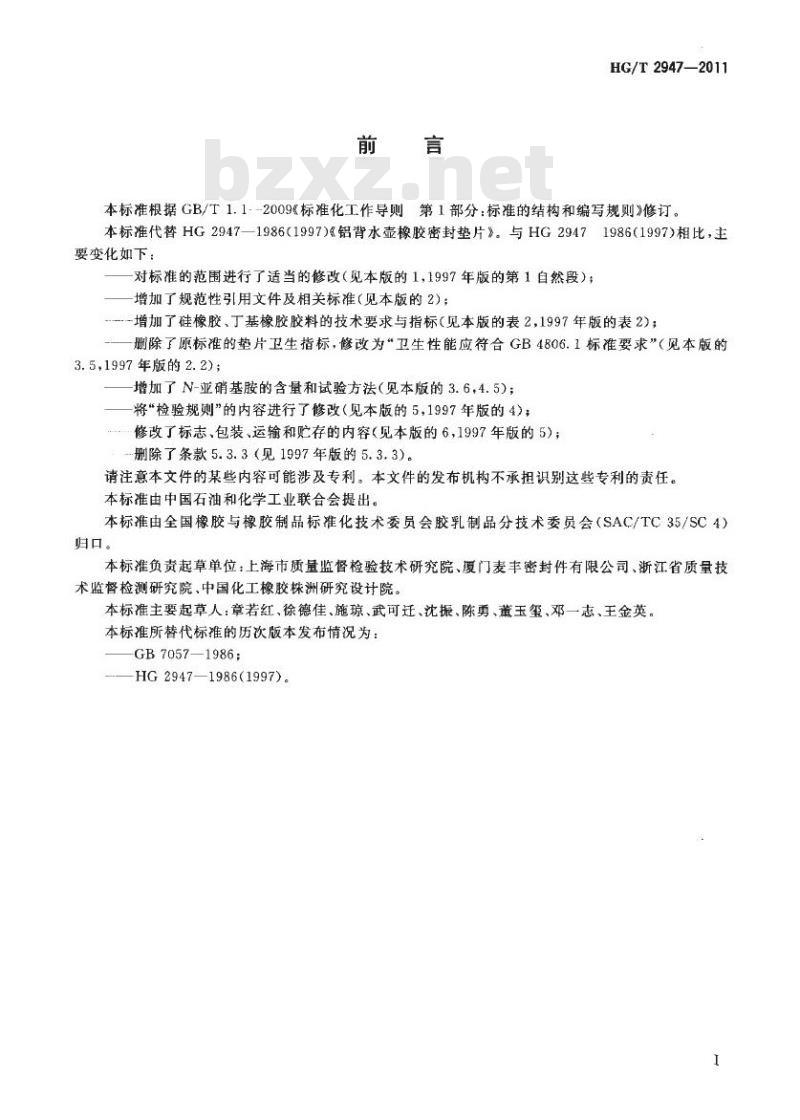

中华人民共和国化工行业标准 HG/T 2947—2011 代替 HG 2947—1986(1997) 铝背水壶橡胶密封垫片 Rubber gasket for aluminum canteen 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准根据 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写规则》修订。本标准代替 HG 2947—1986(1997)《铝背水壶橡胶密封垫片》。与 HG 2947—1986(1997)相比，主要变化如下： - 对标准的范围进行了适当的修改（见本版的 1，1997年版的第1自然段）； - 增加了规范性引用文件及相关标准（见本版的 2）； - 增加了硅橡胶、丁基橡胶胶料的技术要求与指标（见本版的表 2，1997年版的表 2）； - 除了原标准的垫片卫生指标，修改为“卫生性能应符合 GB 4806.1 标准要求”（见本版的 3.5，1997年版的 2.2）； - 增加了 N-亚硝基胺的含量和试验方法（见本版的 3.6, 4.5）； - 将“检验规则”的内容进行了修改（见本版的 5，1997年版的 4）； - 修改了标志、包装、运输和贮存的内容（见本版的 6，1997年版的 5）； - 删除了条款 5.3.3（见 1997 年版的 5.3.3）。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会胶乳制品分技术委员会（SAC/TC35/SC4）归口。 本标准负责起草单位：上海市质量监督检验技术研究院、厦门麦丰密封件有限公司、浙江省质量技术监督检测研究院、中国化工橡胶株洲研究设计院。 本标准主要起草人：章若红、徐德佳、施琼、武可迁、沈振、陈勇、董玉玺、邓一志、王金英。 本标准所替代标准的历次版本发布情况为：GB 7057—1986；HG 2947—1986(1997)。 1 范围 本标准规定了铝背水壶橡胶密封垫片的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以橡胶为主要原料制成的铝背水壶和其他材质水壶的橡胶密封垫片（以下简称垫片）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 528—2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 (idt ISO 37:2005) - GB/T 531.1—2008 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度）(idt ISO 7618-1:2004) - GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限 (AQL) 检索逐批检验抽样计划 (idt ISO 2859-1:1999) - GB/T 2941 橡胶物理试验方法 试样制备和调节通用程序 (idt ISO 23529:2004) - GB/T 3512—2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 - GB 4806.1 食品用橡胶制品卫生标准 - GB/T 24153—2009 橡胶及弹性体材料 N-亚硝基胺的测定 - HG/T 2198 硫化橡胶物理试验方法的一般要求 3 技术要求 3.1 结构 垫片的结构见图 1。 图 1 结构示意图 3.2 尺寸 垫片的尺寸应符合表 1 的规定。 表 1 尺寸规格 - H: 28±0.3 - s: 1±0.1 - 其他参数: 10-82, 3-8.2, 4.3±0.3 注：除表 1 规定的规格外，可根据用户提出的要求进行生产。 3.3 外观 垫片的外观应符合表 2 的规定。 表 2 外观要求 1. 凹陷、气泡：工作面不应有；非工作面允许有，但深度不大于 0.5mm，面积不大于 2mm²，整个垫片不多于 2 处。 2. 修边痕迹：允许有轻度，但深度不超过 1mm。 3. 裂口：不应有。 4. 色斑：允许有轻度色泽不均和水蒸气的斑迹。 5. 模痕：允许有轻微。 6. 海绵状、杂质：不应有。 3.4 物理性能 垫片的物理性能项目和指标见表 3 的规定。 表 3 物理性能项目和指标 - 拉伸强度/MPa - 拉断伸长率/% - 扯断永久变形/% - 硬度（邵氏 A）/度 - 耐老化性能（(90±1)×24h）：拉伸强度变化率/%，拉断伸长率变化率/% 3.5 卫生性能 垫片卫生性能应符合 GB 4806.1 标准要求。 3.6 N-亚硝基胺含量 橡胶中 N-亚硝基胺不应检出。 4 试验方法 4.1 尺寸的测定 垫片尺寸的测定用精度为 0...
