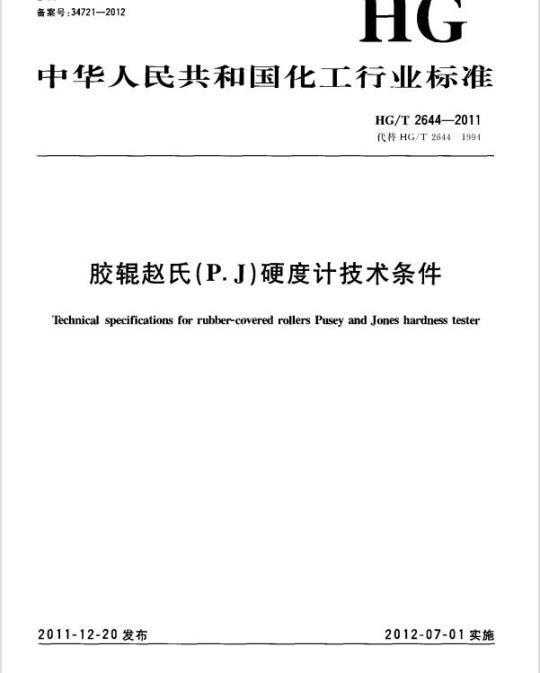

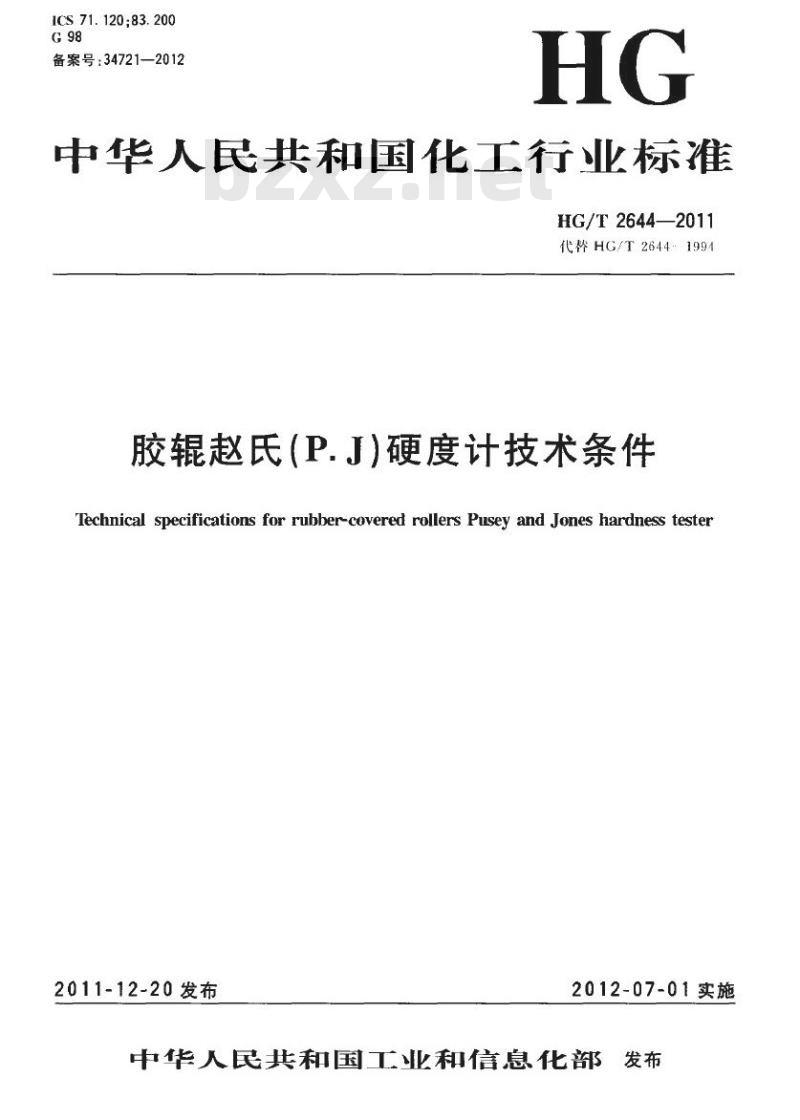

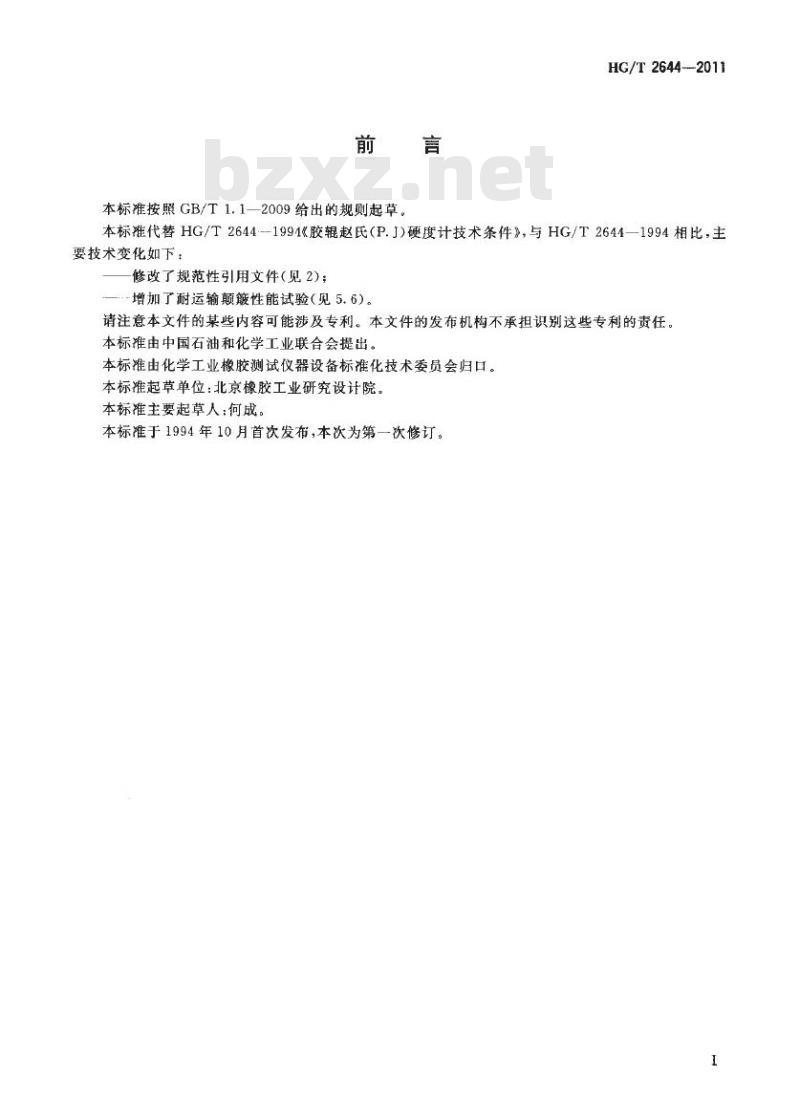

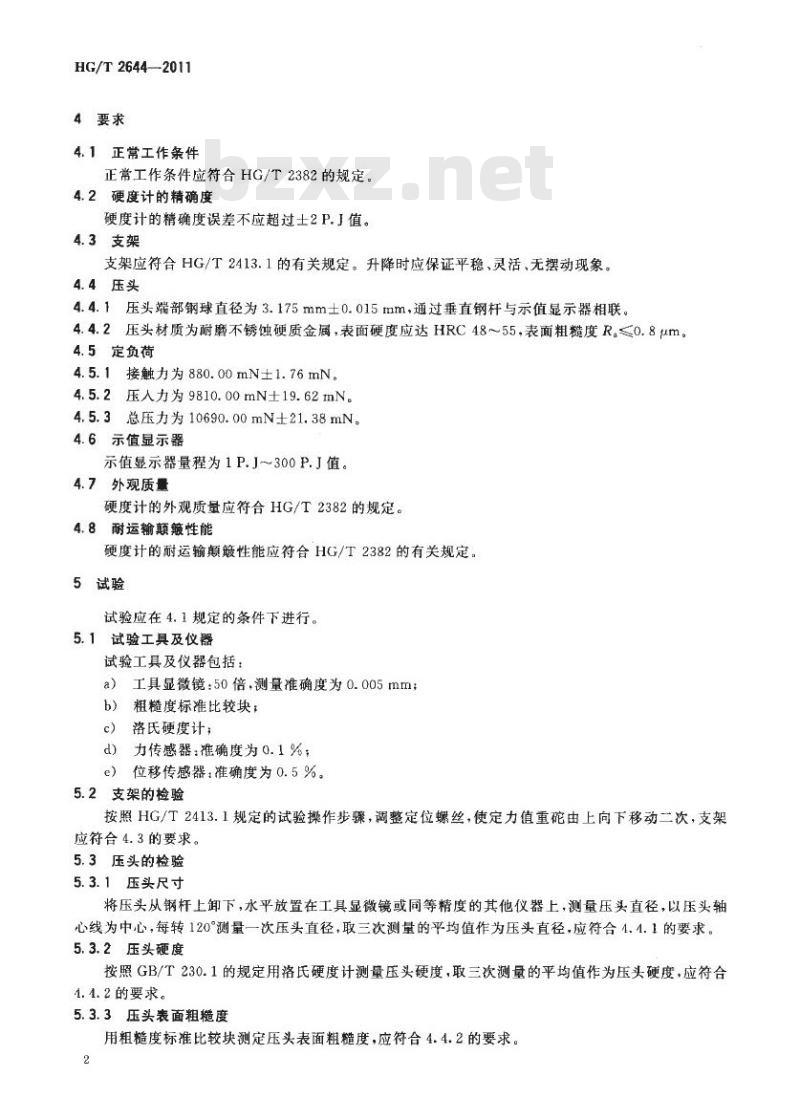

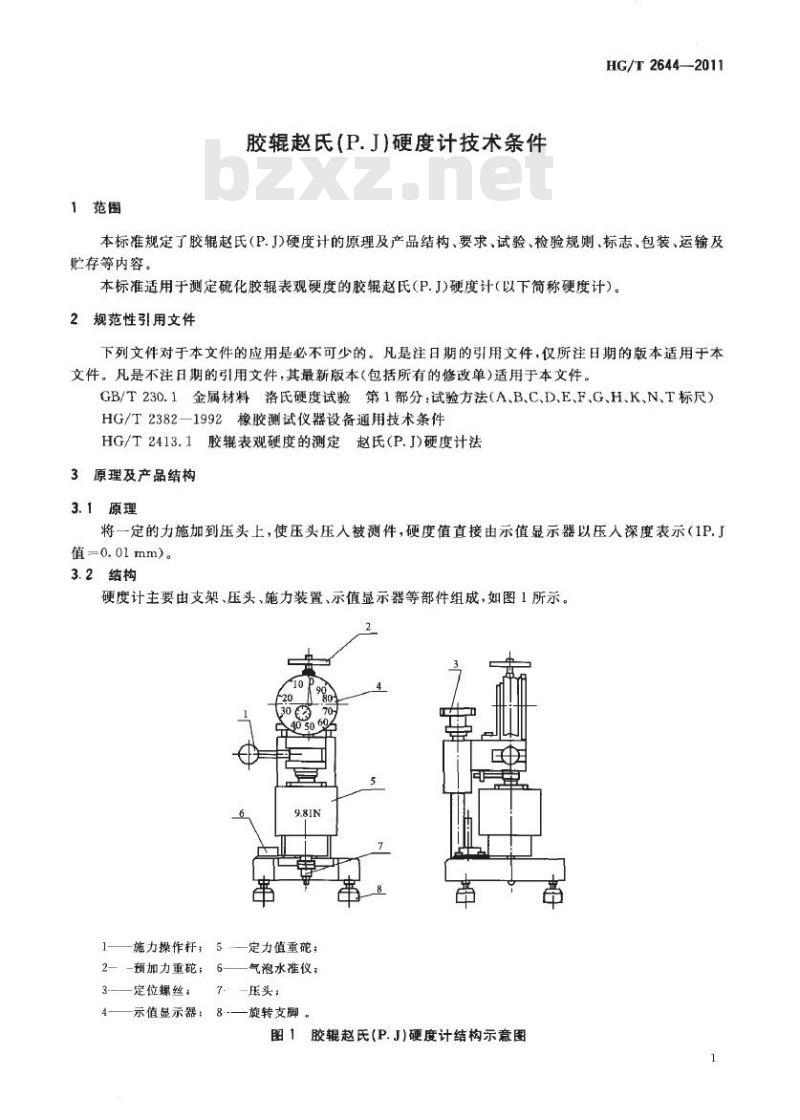

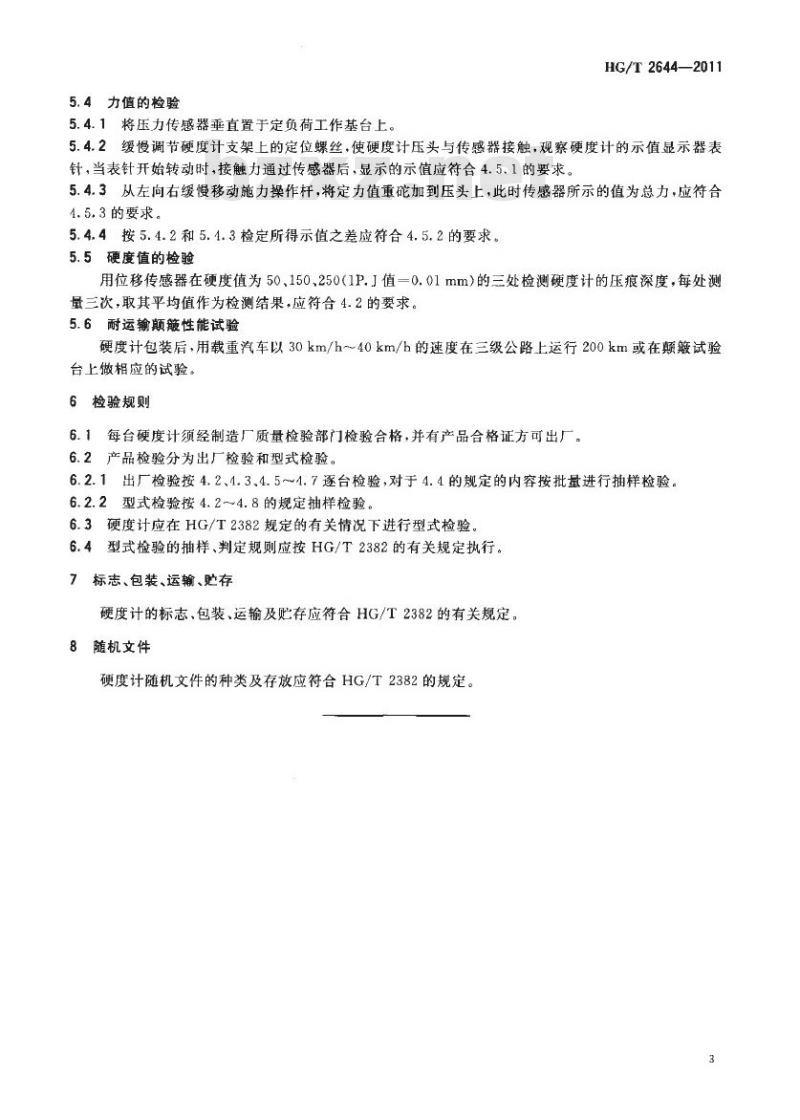

ICS 71.120; 83.200 备案号：34721—2012 中华人民共和国化工行业标准 HG/T 2644—2011 代替 HG/T 2644：1994 胶辊赵氏(P.J)硬度计技术条件 Technical specifications for rubber-covered rollers Pusey and Jones hardness tester 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2644-1994《胶辊赵氏(P.J)硬度计技术条件》，与 HG/T 2644—1994 相比，主要技术变化如下： 1. 修改了规范性引用文件（见 2）； 2. 增加了耐运输颠簸性能试验（见 5.6）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：北京橡胶工业研究设计院。 本标准主要起草人：何成。 本标准于 1994 年 10 月首次发布，本次为第一次修订。 1 范围 胶辊赵氏(P.J)硬度计技术条件 本标准规定了胶辊赵氏（P.J)硬度计的原理及产品结构、要求、试验、检验规则、标志、包装、运输及贮存等内容。 本标准适用于测定硫化胶辊表观硬度的胶辊赵氏(P.J)硬度计（以下简称硬度计）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 230.1 金属材料硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T 标尺） HG/T 2382—1992 橡胶测试仪器设备通用技术条件 HG/T 2413.1 胶辊表观硬度的测定 赵氏(P.J)硬度计法 3 原理及产品结构 3.1 原理 将一定的力施加到压头上，使压头压入被测件，硬度值直接由示值显示器以压入深度表示（1 P.J 值 = 0.01mm）。 3.2 结构 硬度计主要由支架、压头、施力装置、示值显示器等部件组成，如图 1 所示。 图 1 胶辊赵氏(P.J)硬度计结构示意图： 1. 施力操作杆 2. 预加力重碗 3. 定位螺丝 4. 示值显示器 5. 定力值重 6. 气泡水准仪 7. 压头 8. 旋转支脚 4 要求 4.1 正常工作条件 正常工作条件应符合 HG/T 2382 的规定。 4.2 硬度计的精确度 硬度计的精确度误差不应超过 ±2 P.J 值。 4.3 支架 支架应符合 HG/T 2413.1 的有关规定。升降时应保证平稳、灵活、无摆动现象。 4.4 压头 4.4.1 压头端部钢球直径为 3.175mm ± 0.015mm，通过垂直钢杆与示值显示器相联。 4.4.2 压头材质为耐磨不锈蚀硬质金属，表面硬度应达 HRC 48～55，表面粗糙度 Ra ≤ 0.8μm。 4.5 定负荷 4.5.1 接触力为 880.00 mN ± 1.76 mN。 4.5.2 压人力为 9810.00 mN ± 19.62 mN。 4.5.3 总压力为 10690.00 mN ± 21.38 mN。 4.6 示值显示器 示值显示器量程为 1 P.J ～ 300 P.J 值。 4.7 外观质量 硬度计的外观质量应符合 HG/T 2382 的规定。 4.8 耐运输颠簸性能 硬度计的耐运输颠簸性能应符合 HG/T 2382 的有关规定。 5 试验 试验应在 4.1 规定的条件下进行。 5.1 试验工具及仪器 试验工具及仪器包括： a) 工具显微镜：50 倍，测量准确度为 0.005mm； b) 粗糙度标准比较块； c) 洛氏硬度计； d) 力传感器：准确度为 0.1%； e) 位移传感器：准确度为 0.5%。 5.2 支架的检验 按照 HG/T 2413.1 规定的试验操作步骤，调整定位螺丝，使定力值重碗由上向下移动二次，支架应符合 4.3 的要求。 5.3 压头的检验 5.3.1 压头尺寸 将压头从钢杆上卸下，水平放置在工具显微镜或同等精度的其他仪器上，测量压头直径。以压头轴心线为中心，每转 120° 测量一次压头直径，取三次测量的平均值作为压头直径，应符合 4.4.1 的要求。 5.3.2 压头硬度 按照 GB/T 230.1 的规定用洛氏硬度计测量压头硬度，取三次测量的平均值作为压头硬度，应符合 4.4.2 的要求。 5.3.3 压头表面粗糙度 用粗糙度标准比较块测定压头表面粗糙度，应符合 4.4.2 的要求。 5.4 力值的检验 5.4.1 将压力传感器垂直置于定负荷工作基台上。 5.4.2 缓慢调节硬度计支架
