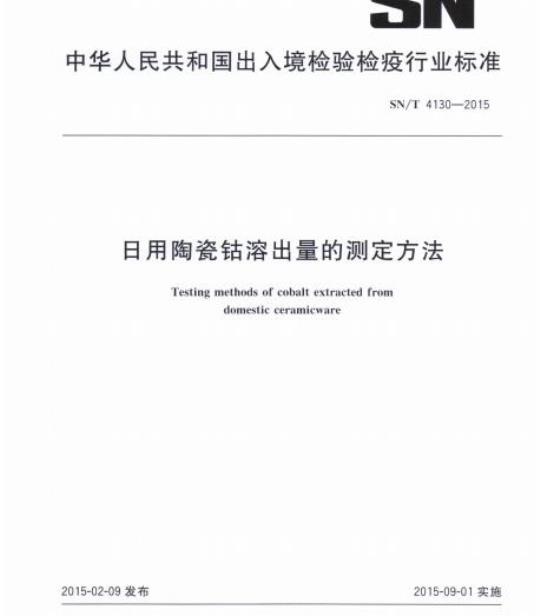

SN/T4130—2015 中华人民共和国出入境检验检疫行业标准 日用陶瓷钴溶出量的测定方法 Testing methods of cobalt extracted from domestic ceramicware 发布日期：2015-02-09 实施日期：2015-09-01 归口单位：国家质量监督检验检疫总局 前言 本标准按照GB/T1.1—2009和GB/T20001.4—2001给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。 本标准起草单位：中华人民共和国山东出入境检验检疫局、中华人民共和国湖南出入境检验检疫局、中国合格评定国家认可中心。 本标准主要起草人：项海波、孙计赞、张丽、王乐、戴建平、周波、王克刚、倪荣军、王仑、郭兵、许宏民、陶琳、刘胜、苏志明、张苗、吕宏亮、许健、苗贵东、张建文、刘宝、王海兵、朱凌、王辉。 日用陶瓷钴溶出量的测定方法 SN/T4130—2015 使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全警告问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。 1 范围 本标准规定了用原子吸收分光光度法测定日用陶瓷制品钴溶出量的测定方法。本标准适用于使用原子吸收分光光度法进行日用陶瓷制品的钴溶出量测定（包括日用陶瓷制品与食物接触面及饮料容器唇边处）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T5000 日用陶瓷名词术语 GB/T6682 分析实验室用水规格和试验方法 3 术语和定义 GB/T5000确立的以及下列术语和定义适用于本文件。 3.1 与食物接触面 (surfaces contact with foods)：用于或可用于调制、盛放或贮存食品或饮料的陶瓷制品在使用时与食物直接接触的表面。 3.2 唇边 (lip and rim area)：与嘴唇接触的饮用容器（如：杯、大杯、奶杯、小碗等）上边缘宽（20.0±1.0）mm的外表面。 3.3 A类制品 (ceramicware A)：与食物接触并能盛装溶液的日用陶瓷制品（如：杯类、碗类、盘类、壶类、罐等类）。 3.4 B类制品 (ceramicware B)：与食物接触但不能盛装溶液的日用陶瓷制品（如：陶瓷铲、多孔烤盘、蛋糕座等）。 3.5 饮用容器 (drinking vessel)：日用陶瓷中的一种，用于盛装饮料或汤料的陶瓷制品（如：杯、小汤碗等）。 4 原理 用4%（体积分数）乙酸溶液，在22℃±2℃温度下避光浸泡24h±h，萃取陶瓷制品表面及陶瓷饮用容器制品唇边溶出的钴，用原子吸收分光光度计测试萃取液中的钴含量。 5 试剂材料 除另有说明外，所用试剂均为分析纯，水为GB/T6682中规定的二级水或以上规格。 5.1 洗涤剂：使用普通的市售中性或微碱性洗涤剂，按产品说明在自来水中溶解。 5.2 氯化钴 (CoCl2·6H2O)：优级纯。 5.3 冰乙酸 (CH3COOH)：密度1.05g/cm³，避光保存。 5.4 4%（体积分数）乙酸溶液：冰乙酸与水体积混合比为1:24，即用即配。 5.5 器皿：具有耐化学腐蚀且不含钴物质的硼硅质玻璃或聚乙烯等类似器皿。 5.6 密封材料：石蜡、硅酮密封等不影响检验结果的材料，无纯度要求。 6 标准工作溶液制备 6.1 钴标准储备溶液 精确称取经105℃～110℃烘干2h至恒重后的氯化钴 (CoCl2·6H2O) 4.0372g±0.0001g，置于400mL烧杯中，用40mL冰乙酸温热溶解后，冷却，移入1000mL容量瓶中，用水稀释至刻度，摇匀，制成浓度为1000mg/L的标准储备溶液。也可使用市售的标准溶液。 6.2 钴标准工作储备溶液 准确移取钴标准储备溶液 (6.1) 100mL于1000mL容量瓶中，以4%（体积分数）乙酸溶液稀释至刻度，摇匀。此溶液浓度为100mg/L。 6.3 钴标准工作溶液（火焰原子吸收分光光度法） 准确移取0.0mL、1.0mL、2.0mL、3.0mL、5.0mL、10.0mL钴标准工作储备溶液 (6.2)，分别置于1000mL容量瓶中，以4%（体积分数）乙酸溶液稀释至刻度，摇匀；此溶液1mL分别含钴0.0μg、0.1μg、0.2μg、0.3μg、0.5μg、1μg，置冰箱0℃~5℃保存。 6.4 钴标准工作溶液（石墨炉原子吸收分光光度法） 准确移取0.0mL、1.0mL、2.0mL、3.0mL、5.0mL、10.0mL浓度为1000μg/L的钴标准溶液（6.3），置于100mL容量瓶中，以4%（体积分数）乙酸溶液稀释至刻度，摇匀；此溶液1mL分别含钴0.0μg
