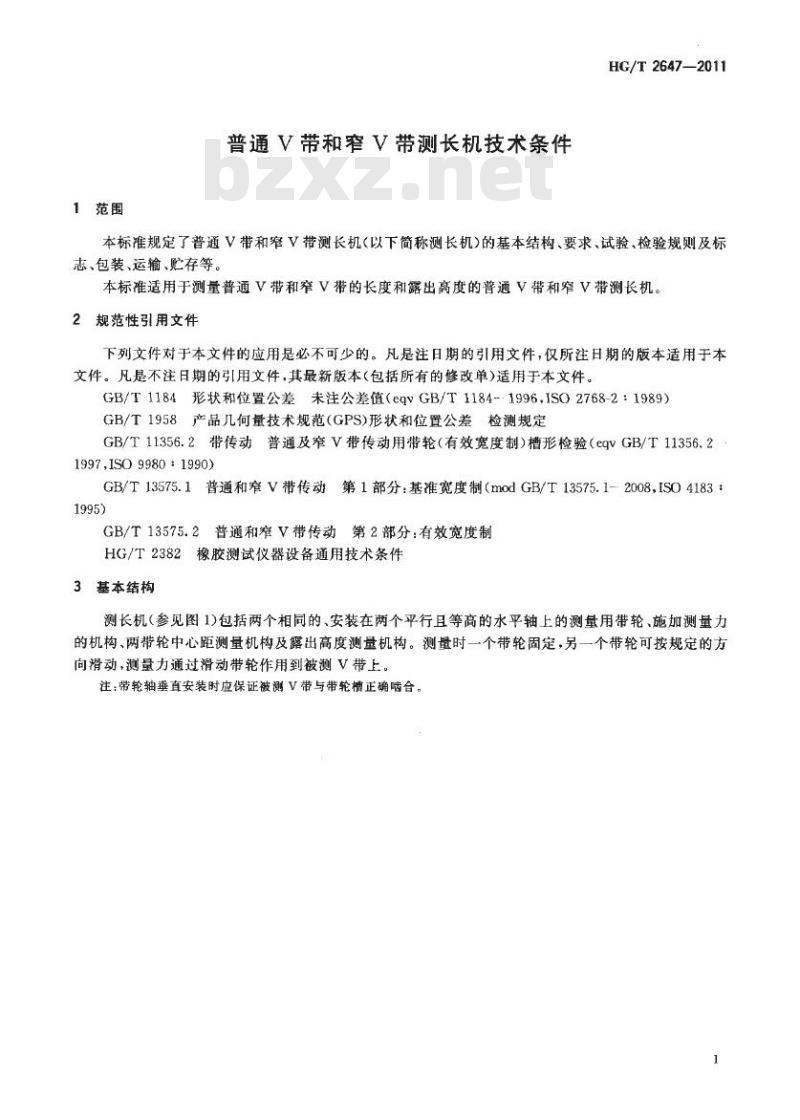

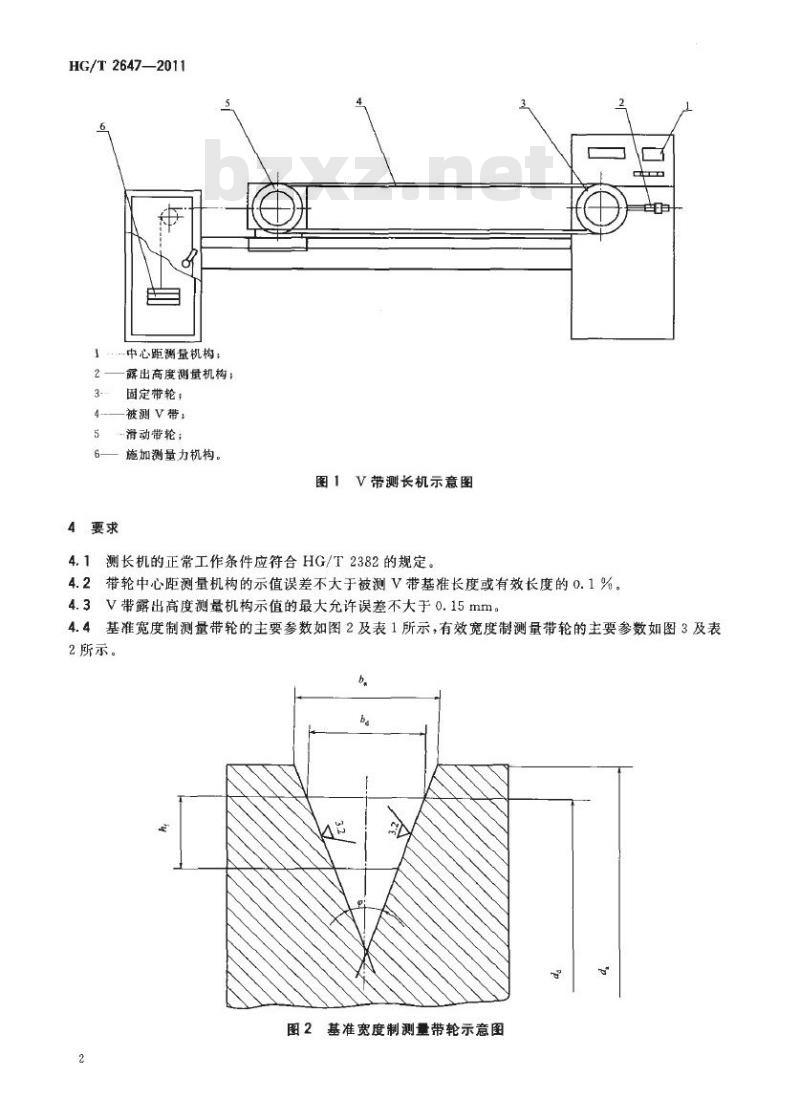

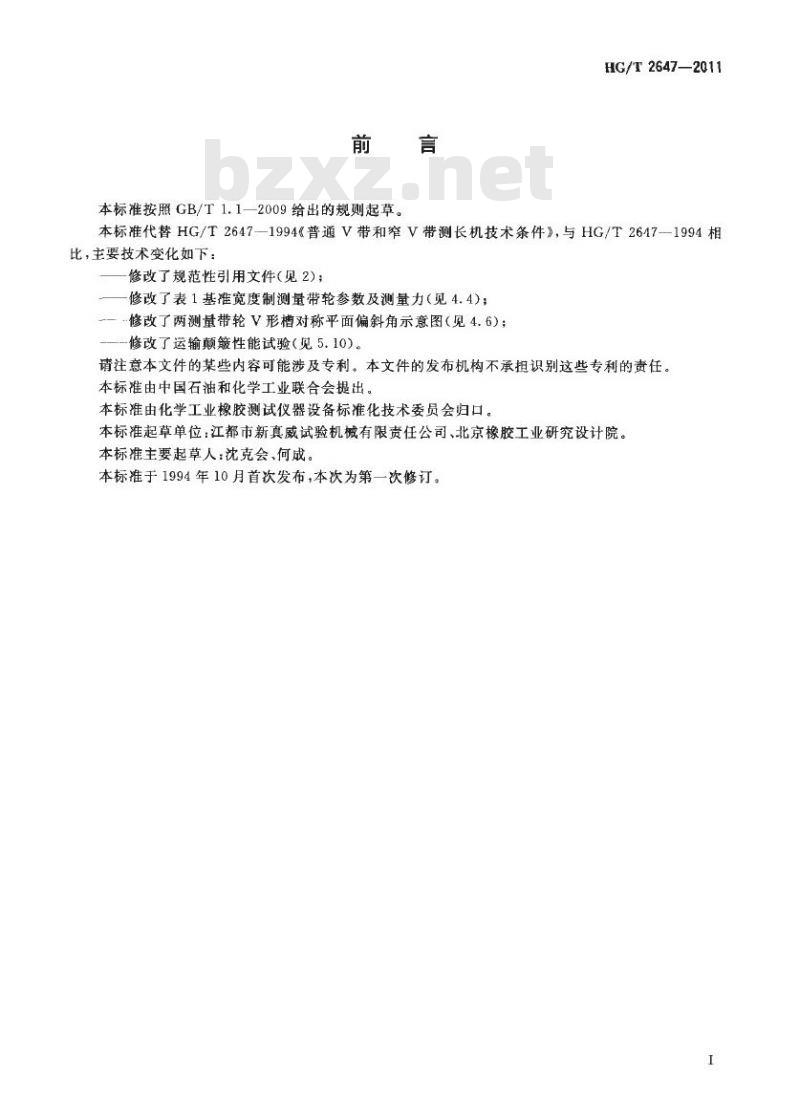

ICS 71.120; 83.200 中华人民共和国化工行业标准 HG/T 2647-2011 代替 HG/T 2647-1994 普通V带和窄V带测长机技术条件 Technical specifications for common V belt and narrow V belt measuring machine 2011-12-20发布，2012-07-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2647-1994《普通V带和窄V带测长机技术条件》，与 HG/T 2647—1994 相比，主要技术变化如下：修改了规范性引用文件（见2）；修改了表1基准宽度制测量带轮参数及测量力（见4.4）；修改了两测量带轮V形槽对称平面偏斜角示意图（见4.6）；修改了运输颠能试验（见5.10）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石化和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。本标准起草单位：江都市新真威试验机械有限责任公司、北京橡胶工业研究设计院。本标准主要起草人：沈克会、何成。本标准于1994年10月首次发布，本次为第一次修订。 1 范围 本标准规定了普通V带和窄V带测长机（以下简称测长机）的基本结构、要求、试验、检验规则及标志、包装、运输、贮存等。 本标准适用于测量普通V带和窄V带的长度和露出高度的普通V带和窄V带测长机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1184 形状和位置公差未注公差值 GB/T 1958 产品几何量技术规范 (GPS) 形状和位置公差检测规定 GB/T 11356.2 带传动普通及窄V带传动用带轮（有效宽度制）槽形检验 GB/T 13575.1 普通和窄V带传动 第1部分：基准宽度制 GB/T 13575.2 普通和窄V带传动 第2部分：有效宽度制 HG/T 2382 橡胶测试仪器设备通用技术条件 3 基本结构 测长机（参见图1）包括两个相同的、安装在两个平行且等高的水平轴上的测量用带轮、施加测量力的机构、两带轮中心距测量机构及露出高度测量机构。测量时一个带轮固定，另一个带轮可按规定的方向滑动，测量力通过滑动带轮作用到被测V带上。 注：带轮轴垂直安装时应保证被测V带与带轮槽正确啮合。 图1 V带测长机示意图组成部件： 1. 中心距测量机构 2. 露出高度测量机构 3. 固定带轮 4. 被测V带 5. 滑动带轮 6. 施加测量力机构 4 要求 4.1 测长机的正常工作条件应符合 HG/T 2382 的规定。 4.2 带轮中心距测量机构的示值误差不大于被测V带基准长度或有效长度的 0.1%。 4.3 V带露出高度测量机构示值的最大允许误差不大于 0.15mm。 4.4 基准宽度制测量带轮的主要参数如图2及表1所示，有效宽度制测量带轮的主要参数如图3及表2所示。 表1 基准宽度制测量带轮参数及测量力 | 型号 | 基准宽度 ba/mm | 基准直径 da/mm | 基准圆周长 Ca/mm | 外径 D/mm | 预宽 b/mm | | :--- | :--- | :--- | :--- | :--- | :--- | | SPZ | 5.3 | 28.7 | 90 | 32.13 | 6.24 | | SPA | 8.5 | 57.3 | 180 | 62.60 | 10.06 | | SPB | 11 | 95.5 | 300 | 102.42 | 13.05 | | SPC | 14 | 127.3 | 400 | 136.08 | 16.61 |
