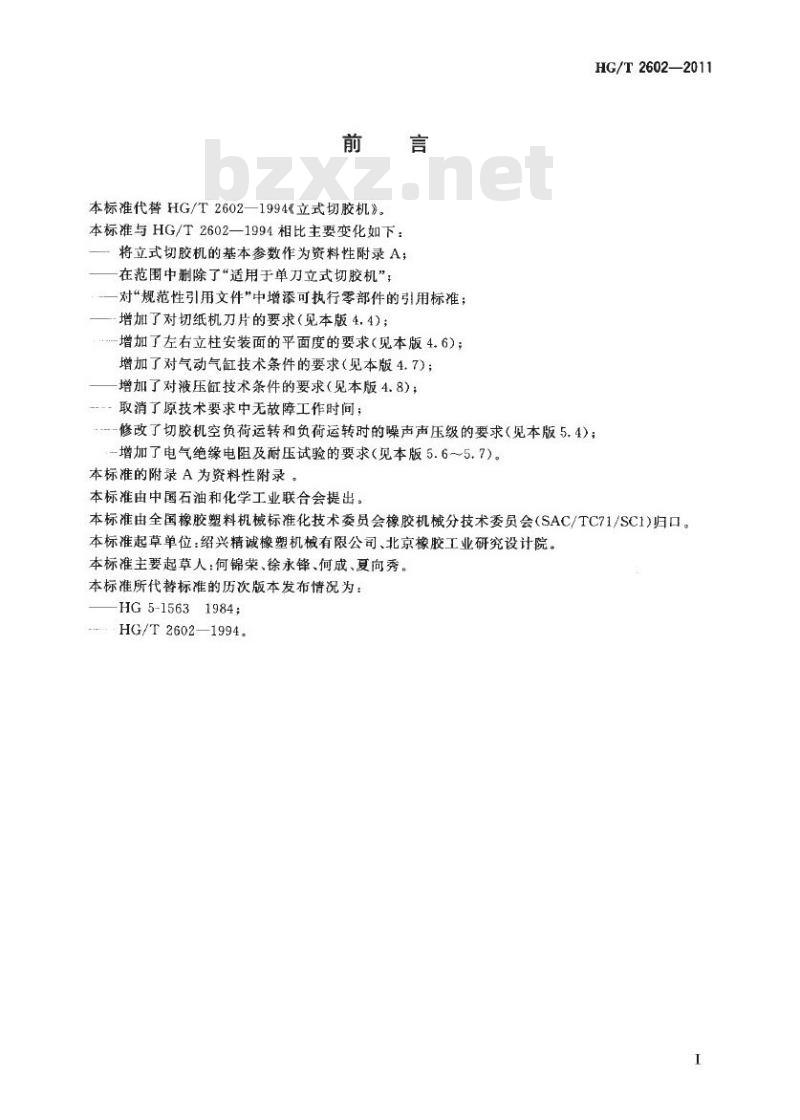

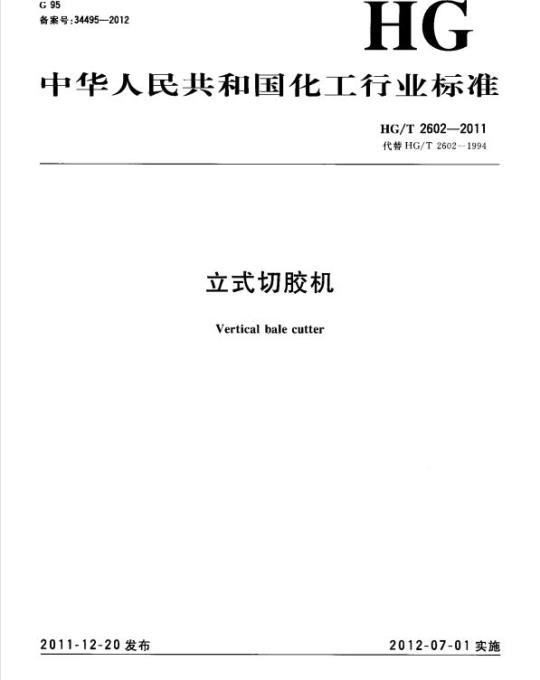

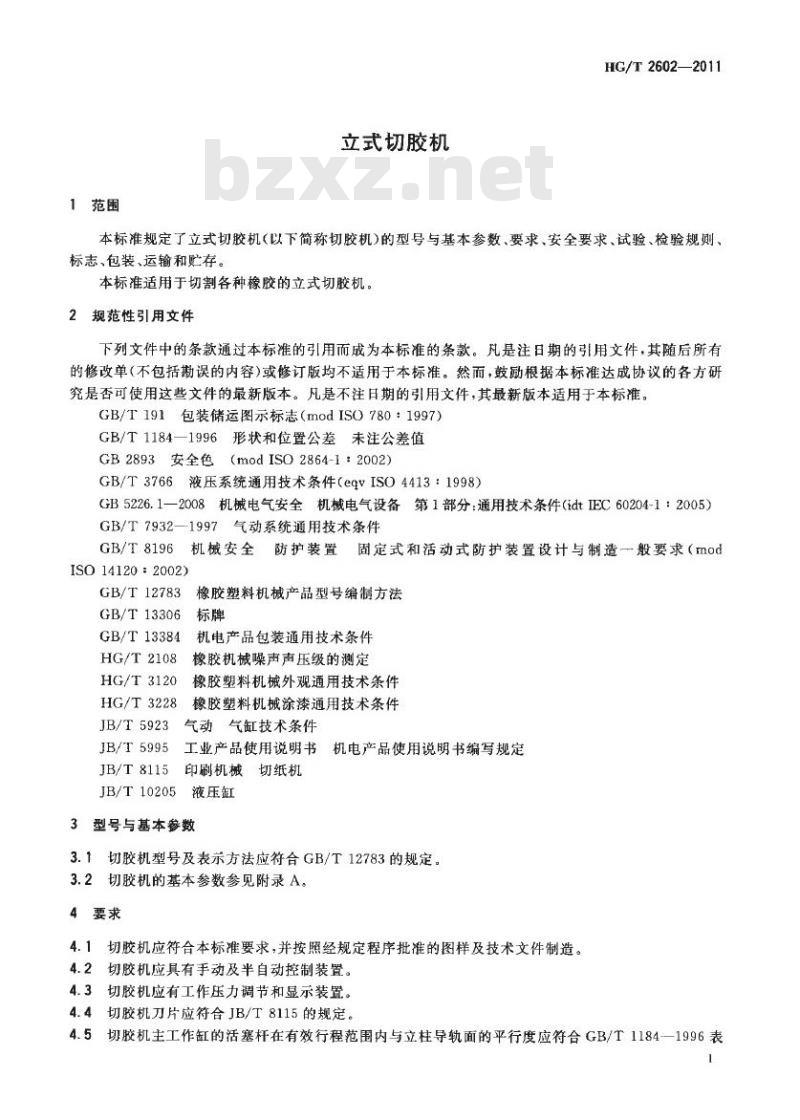

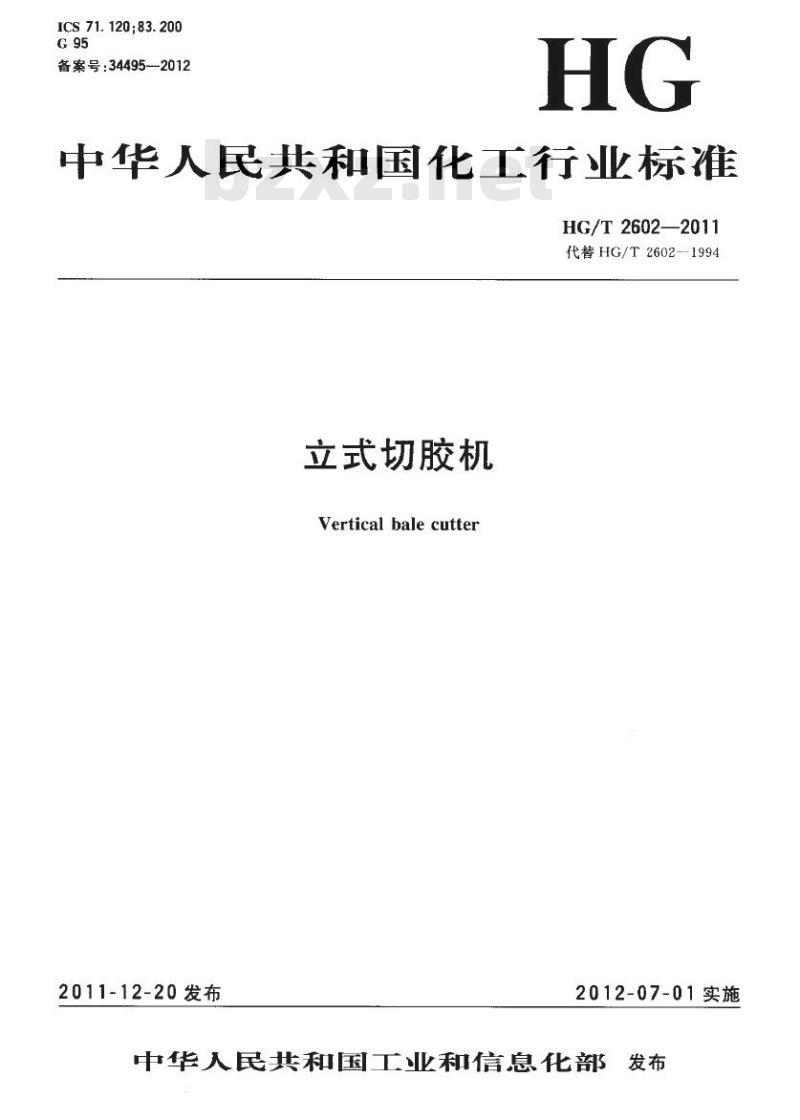

中华人民共和国化工行业标准 HG/T 2602—2011 代替 HG/T 2602—1994 立式切胶机 Vertical bale cutter 2011-12-20发布 2012-07-01实施 前言 本标准代替 HG/T 2602—1994《立式切胶机》。本标准与 HG/T 2602—1994 相比主要变化如下： - 将立式切胶机的基本参数作为资料性附录A； - 在范围中删除了“适用于单刀立式切胶机”； - 增加了规范性引用文件中的可执行零部件引用标准； - 增加了对切纸机刀片的要求（见本版4.4）； - 增加了左右立柱安装面的平面度的要求（见本版4.6）； - 增加了对气动气缸技术条件的要求（见本版4.7）； - 增加了对液压缸技术条件的要求（见本版4.8）； - 取消了原技术要求中无故障工作时间； - 修改了切胶机空负荷运转和负荷运转时的噪声声压级的要求（见本版5.4）； - 增加了电气绝缘电阻及耐压试验的要求（见本版5.6～5.7）。 本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会 (SAC/TC71/SC1) 归口。本标准起草单位：绍兴精诚橡塑机械有限公司、北京橡胶工业研究设计院。本标准主要起草人：何锦荣、徐永锋、何成、夏向秀。本标准所代替标准的历次版本发布情况为：HG/T 2602—1994。 1 范围 本标准规定了立式切胶机 (以下简称切胶机) 的型号与基本参数、要求、安全要求、试验、检验规则、标志、包装、运输和贮存。本标准适用于切割各种橡胶的立式切胶机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单 (不包括勘误的内容) 或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。 GB/T 191 包装、储运图示标志 GB/T 1184—1996 形状和位置公差未注公差值 GB 2893 安全色 GB/T 3766 液压系统通用技术条件 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 8196 机械安全防护装置 GB/T 12783 橡胶塑料机械产品型号编制方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 HG/T 2108 橡胶机械噪声声压级的测定 HG/T 3120 橡胶塑料机械外观通用技术条件 HG/T 3228 橡胶塑料机械涂漆通用技术条件 JB/T 5923 气动气缸技术条件 JB/T 5995 工业产品使用说明书 JB/T 8115 印刷机械切纸机 JB/T 10205 液压缸 3 型号与基本参数 3.1 切胶机型号及表示方法应符合 GB/T 12783 的规定。 3.2 切胶机的基本参数参见附录A。 4 要求 4.1 切胶机应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。 4.2 切胶机应具有手动及半自动控制装置。 4.3 切胶机应有工作压力调节和显示装置。 4.4 切胶机刀片应符合 JB/T 8115 的规定。 4.5 切胶机主工作缸的活塞杆在有效行程范围内与立柱导轨面的平行度应符合 GB/T 1184—1996 表 B3 中 9 级公差值的规定。 4.6 切胶机左右立柱安装的平面应处于同一平面，其平面度不低于 GB/T 1184—1996 表 B1 中 9 级公差值的规定。 4.7 切胶机主工作缸应符合 JB/T 5923 或 JB/T 10205 的规定。 4.8 切胶机工作时，液压油箱内最高油温应不超过 50℃。 4.9 切胶机主工作缸动力源采用气压时，应符合 GB/T 7932 的规定。 4.10 切胶机管路系统应进行 1.25 倍工作压力的密封性试验，并持续 10min 不得有渗（泄）漏现象。 4.11 液压系统应符合 GB/T 3766 的规定。 4.12 切胶机外观质量应符合 HG/T 3120 的规定。 4.13 切胶机涂漆表面应符合 HG/T 3228 的规定。 5 安全要求 5.1 切胶机应有紧急停车装置，应能在任意位置上停止运行，或立即恢复至起始点的联动装置。 5.2 切胶机立柱两
