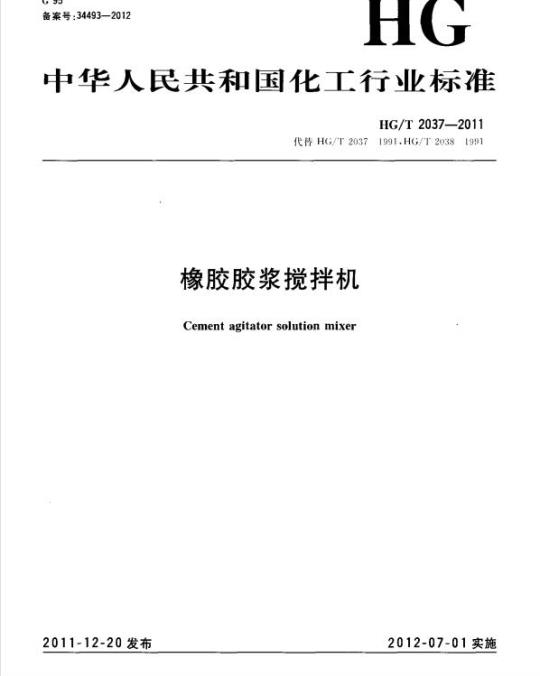

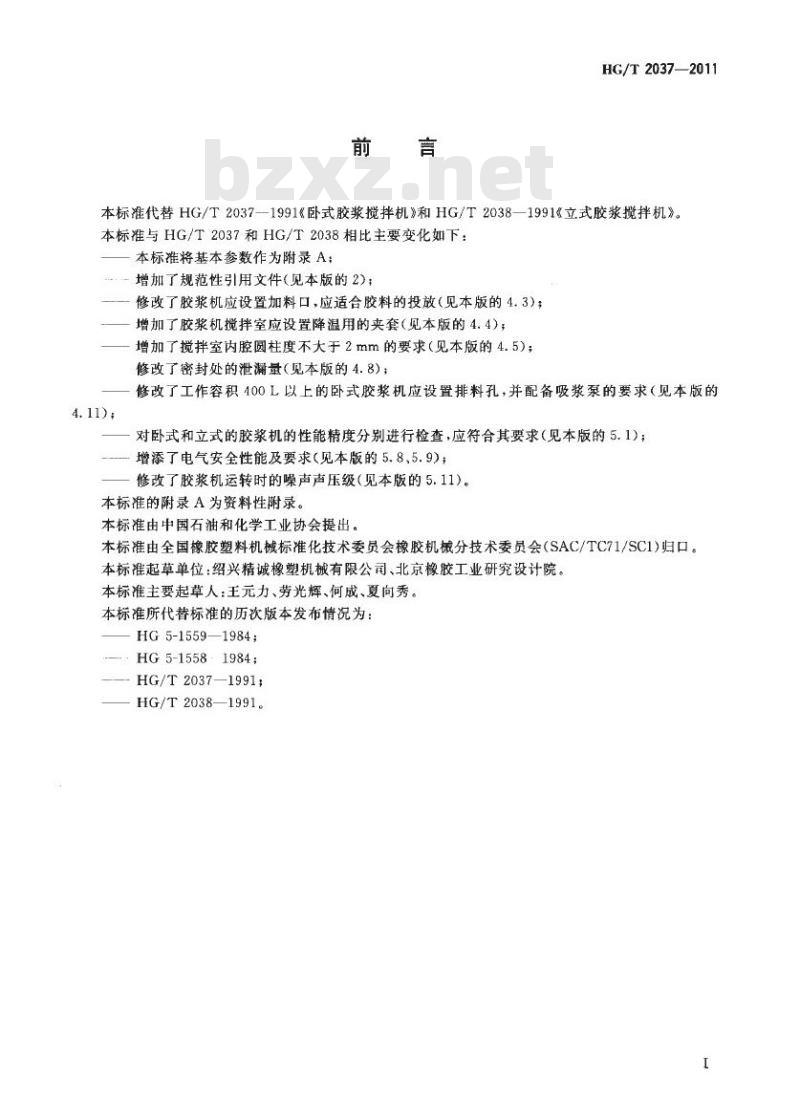

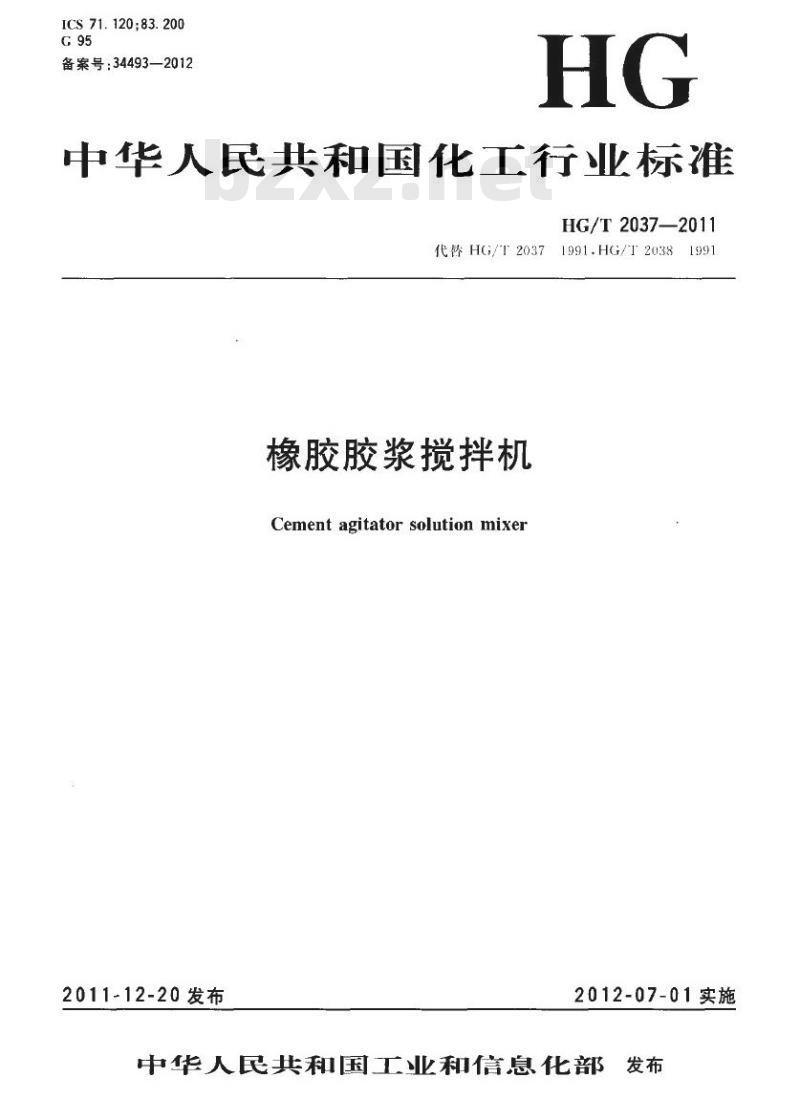

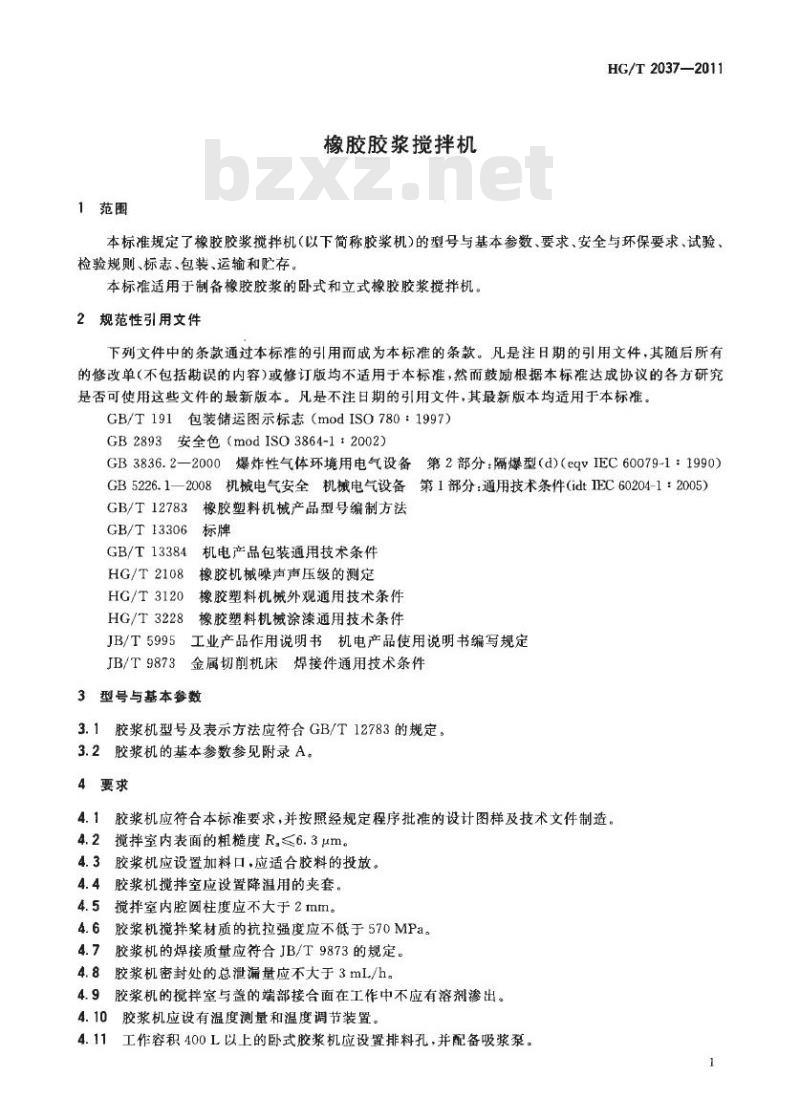

ICS 71.120; 83.200 备案号：34493—2012 中华人民共和国化工行业标准 HG/T 2037—2011 代替 HG/T 2037—1991 和 HG/T 2038—1991 橡胶胶浆搅拌机 Cement agitator solution mixer 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2037—1991《卧式胶浆搅拌机》和 HG/T 2038—1991《立式胶浆搅拌机》。本标准与 HG/T 2037 和 HG/T 2038 相比主要变化如下： 1. 将基本参数作为附录 A； 2. 增加了规范性引用文件（见本版的 2）； 3. 修改了胶浆机应设置加料口，应适合胶料的投放的要求（见本版的 4.3）； 4. 增加了胶浆机搅拌室应设置降温用的夹套的要求（见本版的 4.4）； 5. 增加了搅拌室内腔圆柱度不大于 2mm 的要求（见本版的 4.5）； 6. 修改了密封处的泄漏量（见本版的 4.8）； 7. 修改了工作容积 400L 以上的卧式胶浆机应设置排料孔，并配备吸浆泵的要求（见本版的 4.11）； 8. 对卧式和立式的胶浆机的性能精度分别进行检查，应符合其要求（见本版的 5.1）； 9. 增添了电气安全性能及要求（见本版的 5.8、5.9）； 10. 修改了胶浆机运转时的噪声声压级（见本版的 5.11）。 本标准的附录 A 为资料性附录。 本标准由中国石油和化学工业协会提出。本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会 (SAC/TC71/SC1) 归口。本标准起草单位：绍兴精诚橡塑机械有限公司、北京橡胶工业研究设计院。本标准主要起草人：王元力、劳光辉、何成、夏向秀。 本标准所代替标准的历次版本发布情况为：HG5-1559—1984, HG5-1558-1984, HG/T 2037—1991, HG/T 2038—1991。 1 范围 本标准规定了橡胶胶浆搅拌机（以下简称胶浆机）的型号与基本参数、要求、安全与环保要求、试验、检验规则、标志、包装、运输和储存。本标准适用于制备橡胶胶浆的卧式和立式橡胶胶浆搅拌机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括识别错误的的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本均适用于本标准。 GB/T 191 包装储运图示标志 (mod ISO 780:1997) GB 2893 安全色 (mod ISO 3864-1:2002) GB 3836.2—2000 爆炸性气体环境用电气设备 第2部分：隔爆型 (eqv IEC 60079-1:1990) GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 (idt IEC 60204-1:2005) GB/T 12783 橡胶塑料机械产品型号编制方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 HG/T 2108 橡胶机械噪声声压级的测定 HG/T 3120 橡胶塑料机械外观通用技术条件 HG/T 3228 橡胶塑料机械涂漆通用技术条件 JB/T 5995 工业产品作用说明书 JB/T 9873 金属切削机床焊接件通用技术条件 3 型号与基本参数 3.1 胶浆机型号及表示方法应符合 GB/T 12783 的规定。 3.2 胶浆机的基本参数参见附录 A。 4 要求 4.1 胶浆机应符合本标准要求，并按照经规定程序批准的设计图释及技术文件制造。 4.2 搅拌室内表面的粗糙度 R≤6.3μm。 4.3 胶浆机应设置加料口，应适合胶料的投放。 4.4 胶浆机搅拌室应设置降温用的夹套。 4.5 搅拌室内腔圆柱度应不大于 2mm。 4.6 胶浆机搅拌器材质的抗拉强度应不低于 570MPa。 4.7 胶浆机的焊接质量应符合 JB/T 9873 的规定。 4.8 胶浆机密封处的总泄漏量应不大于 3mL/h。 4.9 胶浆机的搅拌室与盖的端部接合面在工作中不应有溶剂渗出。 4.10 胶浆机应设有温度测量和温度调节装置。 4.11 工作容积 400L 以上的卧式胶浆机应设置排料孔，并配备吸浆泵。 4.12 卧式胶浆机应具有打开和关闭搅拌室的机械控制装置。 4.13 卧式胶浆机应具有观察搅拌室内加料及搅拌情况的目视窗。 4.14 承受工作压力的管路、阀门及搅拌室的夹套应做耐压试验，其试验压力为工作压力的 1.5 倍，保压 10min 不应渗漏。 4.15 胶浆机在负荷运转时，各轴承部位的温升应不大于 20℃。 4.16 卧式胶浆机搅拌室应设手动或非手动的翻转机构，并应灵敏可靠。 4.17 胶浆机外观质量应符合 HG/T 3120 的规定。
