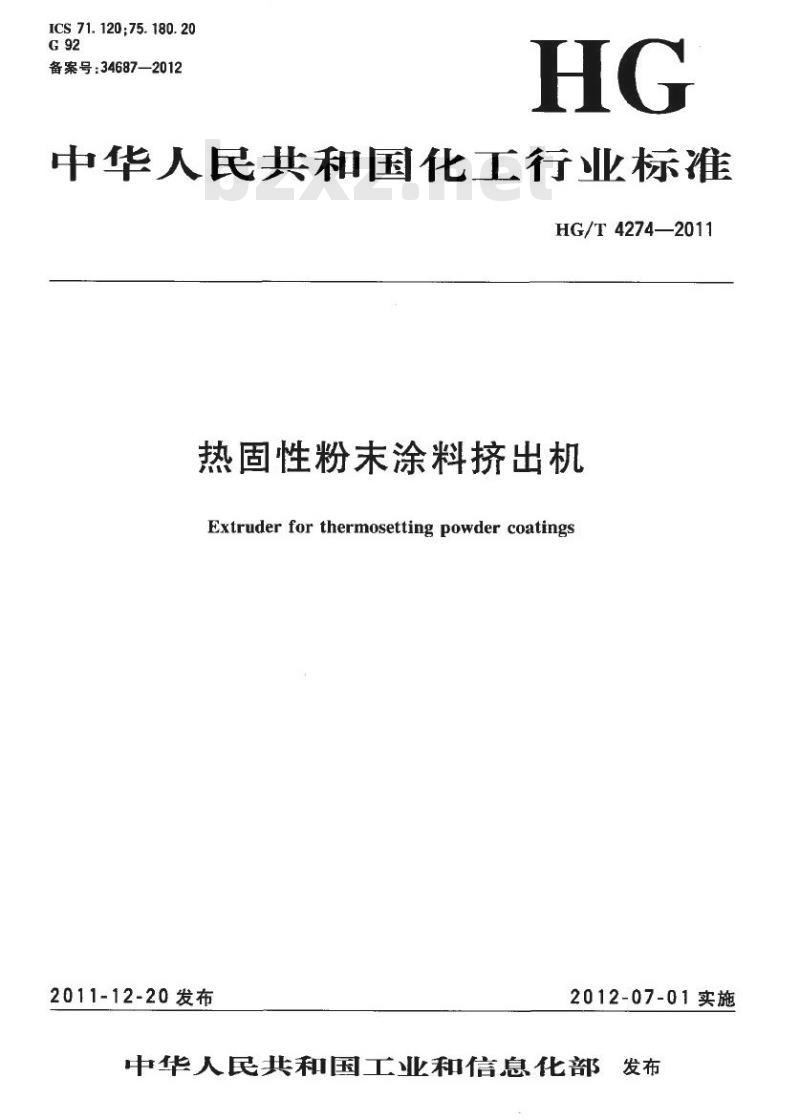

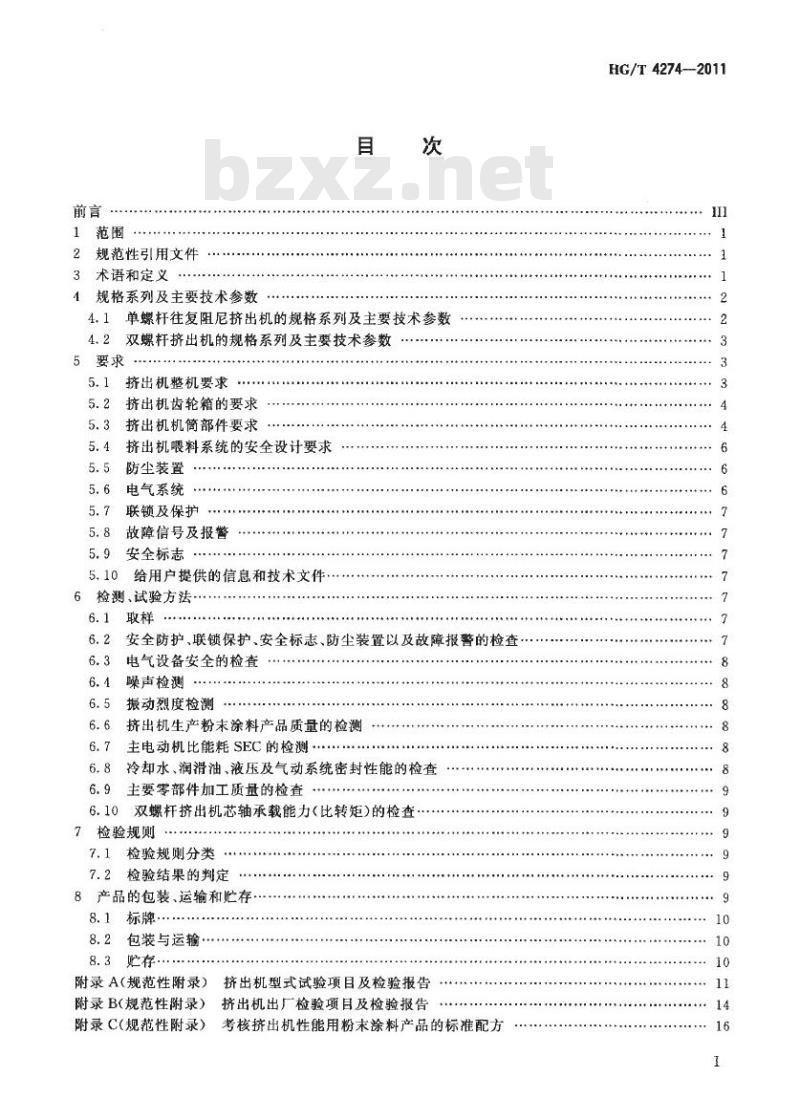

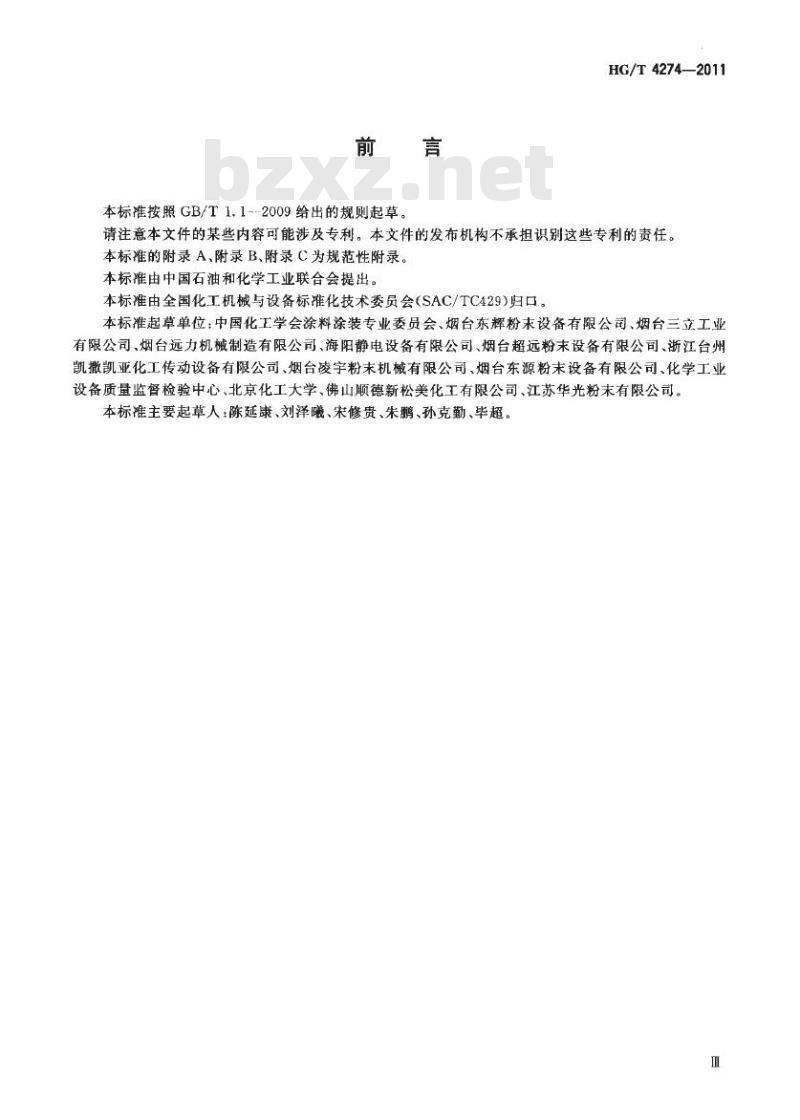

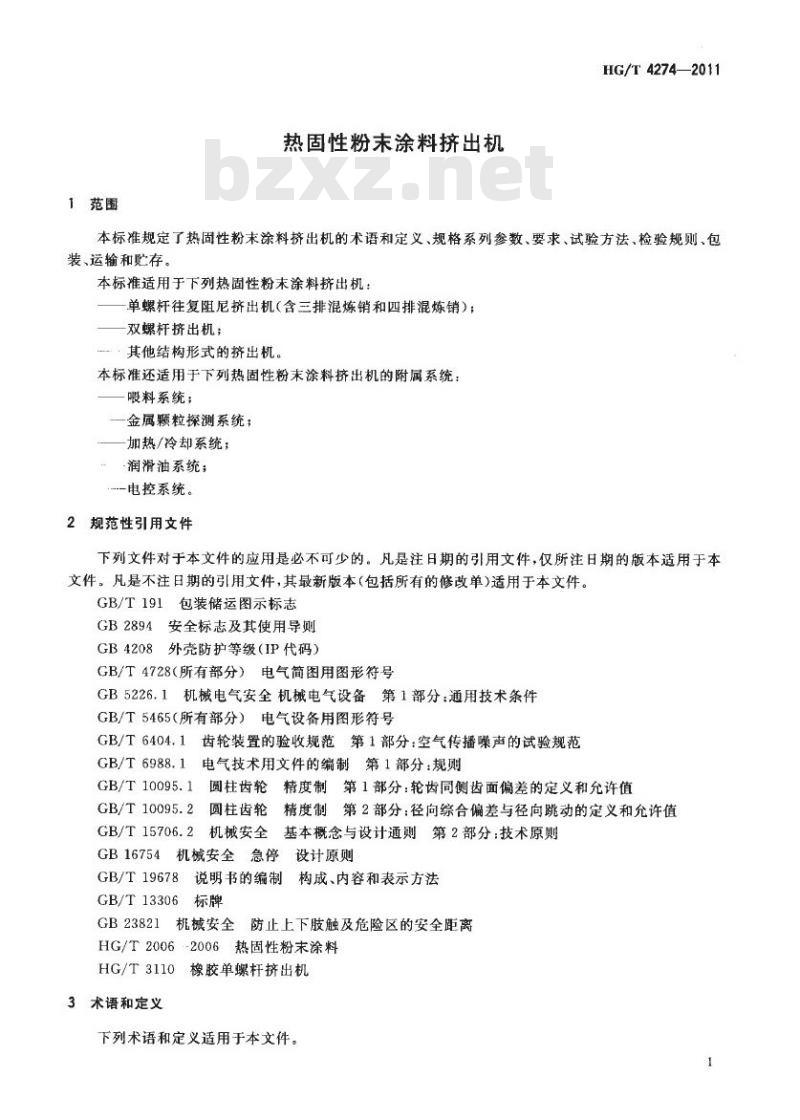

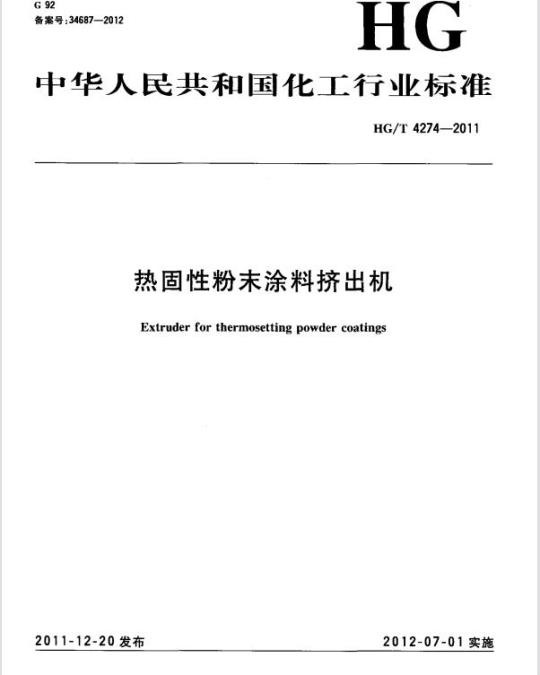

ICS 71. 120; 75.180. 20 备案号：34687—2012 中华人民共和国化工行业标准 HG/T 4274—2011 热固性粉末涂料挤出机 Extruder for thermosetting powder coatings 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 目次 1 范围 2 规范性引用文件 3 术语和定义 4 规格系列及主要技术参数 4.1 单螺杆往复阻尼挤出机的规格系列及主要技术参数 4.2 双螺杆挤出机的规格系列及主要技术参数 5 要求 5.1 挤出机整机要求 5.2 挤出机齿轮箱的要求 5.3 挤出机机筒部件要求 5.4 挤出机暖料系统的安全设计要求 5.5 防尘装置 5.6 电气系统 5.7 联锁及保护 5.8 故障信号及报警 5.9 安全标志 5.10 给用户提供的信息和技术文件 6 检测、试验方法 6.1 取样 6.2 安全防护、联锁保护、安全标志、防尘装置以及故障报警的检查 6.3 电气设备安全的检查 6.4 噪声检测 6.5 振动烈度检测 6.6 挤出机生产粉末涂料产品质量的检测 6.7 主电动机比能耗SEC的检测 6.8 冷却水、润滑油、液压及气动系统密封性能的检查 6.9 主要零部件加工质量的检查 6.10 双螺杆挤出机芯轴承载能力(比转矩)的检查 7 检验规则 7.1 检验规则分类 7.2 检验结果的判定 8 产品的包装、运输和贮存 8.1 标牌 8.2 包装与运输 8.3 贮存 附录A（规范性附录）挤出机型式试验项目及检验报告 附录B（规范性附录）挤出机出厂检验项目及检验报告 附录C（规范性附录）考核挤出机性能用粉末涂料产品的标准配方 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准的附录A、附录B、附录C为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 本标准起草单位：中国化工学会涂料涂装专业委员会、烟台东辉粉末设备有限公司、烟台三立工业有限公司、烟台远力机械制造有限公司、海阳静电设备有限公司、烟台超远粉末设备有限公司、浙江台州凯撒凯亚化工传动设备有限公司、烟台凌宇粉末机械有限公司、烟台东源粉末设备有限公司、化学工业设备质量监督检验中心、北京化工大学、佛山顺德新松美化工有限公司、江苏华光粉末有限公司。 本标准主要起草人：陈延康、刘泽曦、宋修贵、朱鹅、孙克勤、毕超。 1 范围 本标准规定了热固性粉末涂料挤出机的术语和定义、规格系列参数、要求、试验方法、检验规则、包装、运输和贮存。 本标准适用于下列热固性粉末涂料挤出机：单螺杆往复阻尼挤出机（含三排混炼销和四排混炼销）；双螺杆挤出机；其他结构形式的挤出机。 本标准还适用于下列热固性粉末涂料挤出机的附属系统：吸料系统；金属颗粒探测系统；加热/冷却系统；润滑油系统；电控系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 4208 外壳防护等级（IP代码） GB/T 4728（所有部分）电气简图用图形符号 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 5465（所有部分）电气设备用图形符号 GB/T 6404.1 齿轮装置的验收规范 第1部分：空气传播噪声的试验规范 GB/T 6988.1 电气技术用文件的编制 第1部分：规则 GB/T 10095.1 圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T 10095.2 圆柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 15706.2 机械安全 基本概念与设计通则 第2部分：技术原则 GB 16754 机械安全 急停设计原则 GB/T 19678 说明书的编制 构成、内容和表示方法 GB/T 13306 标牌 GB 23821 机械安全 防止上下肢触及危险区的安全距离 HG/T 2006-2006 热固性粉末涂料 HG/T 3110 橡胶单螺杆挤出机 3 术语和定义 下列术语和定义适用于本文件。 3.1 粉末涂料挤出机
