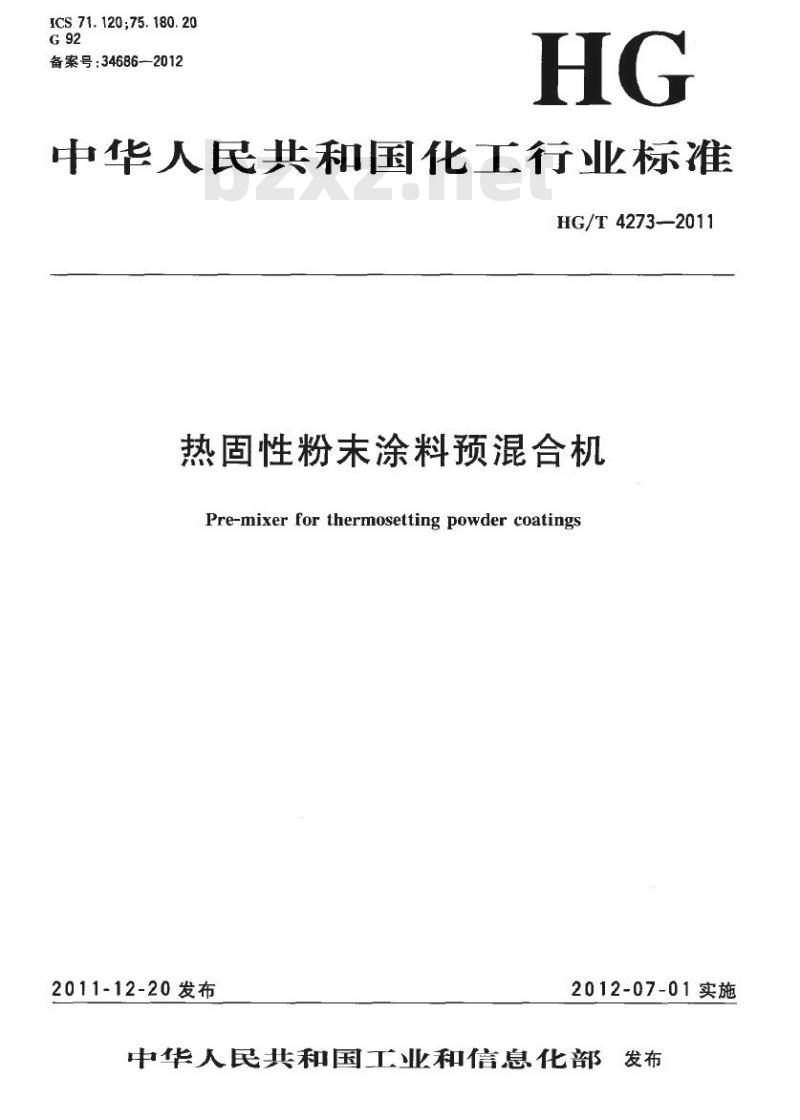

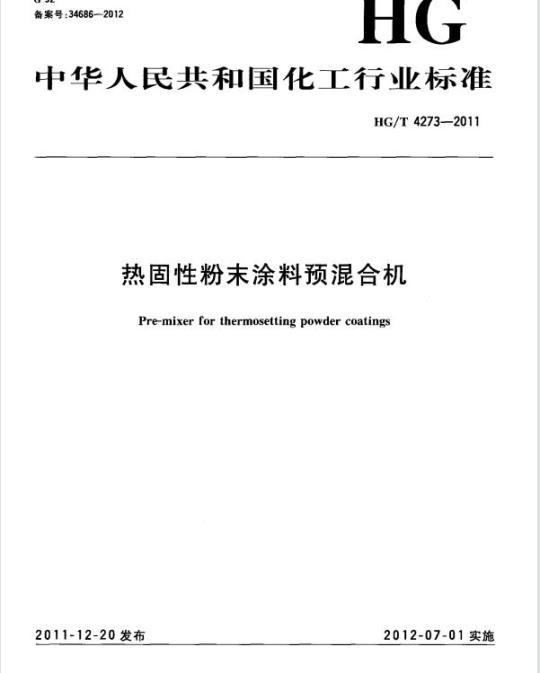

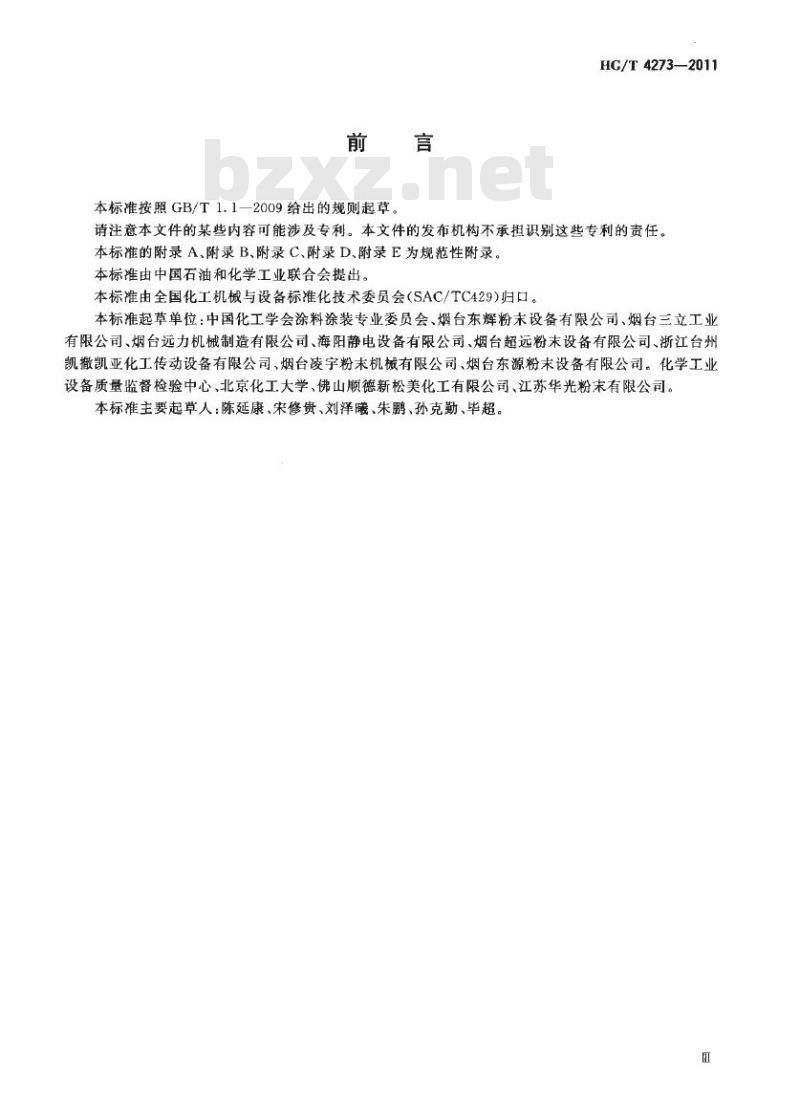

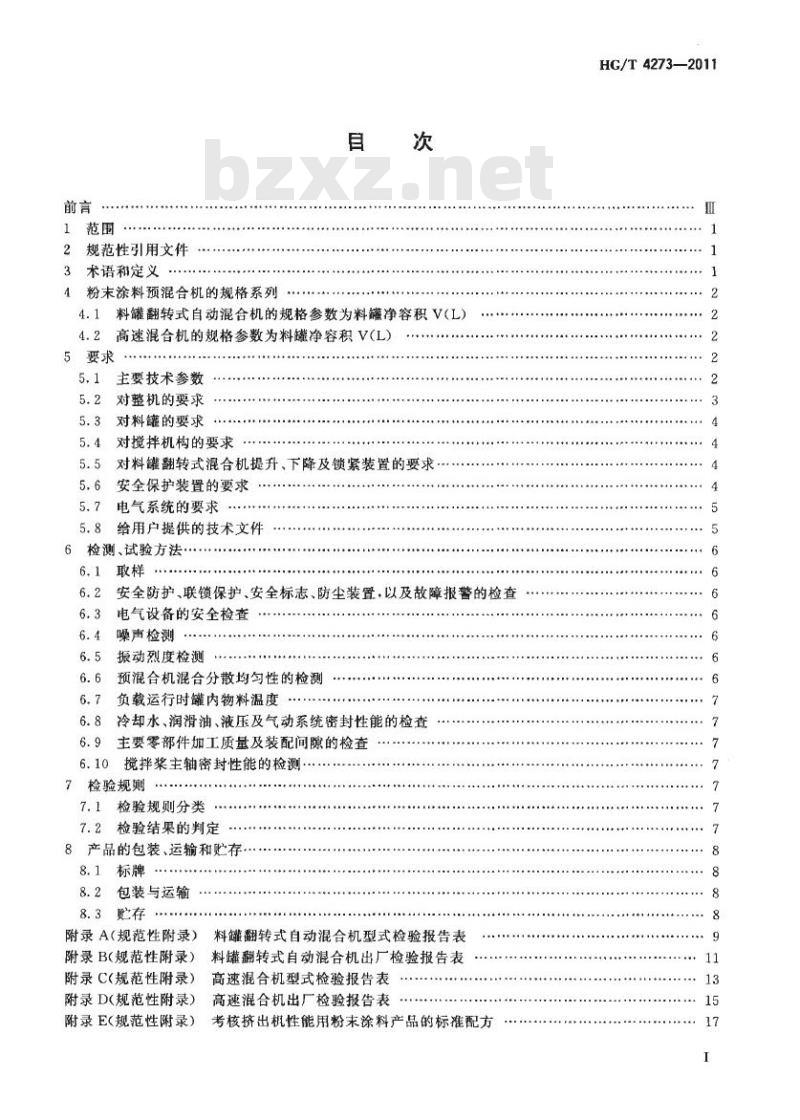

ICS 71.120; 75.180.20 备案号：34686—2012 中华人民共和国化工行业标准 HG/T 4273—2011 热固性粉末涂料预混合机 Pre-mixer for thermosetting powder coatings 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。HG/T 4273—2011 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录 A、附录 B、附录 C、附录 D、附录 E 为规范性附录。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 本标准起草单位：中国化工学会涂料涂装专业委员会、烟台东辉粉末设备有限公司、烟台三立工业有限公司、烟台远力机械制造有限公司、海阳静电设备有限公司、烟台超远粉末设备有限公司、浙江台州凯撤凯亚化工传动设备有限公司、烟台凌宇粉末机械有限公司、烟台东源粉末设备有限公司、化学工业设备质量监督检验中心、北京化工大学、佛山顺德新松美化工有限公司、江苏华光粉末有限公司。 本标准主要起草人：陈延康、宋修贵、刘泽陵、朱、孙克勤、毕超。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 粉末涂料预混合机的规格系列 4.1 料罐翻转式自动混合机的规格参数为料罐净容积 V(L) 4.2 高速混合机的规格参数为料罐净容积 V(L) 5 要求 5.1 对整机的要求 5.2 主要技术参数 5.3 对料罐的要求 5.4 对搅拌机构的要求 5.5 对料罐翻转式混合机提升、下降及锁紧装置的要求 5.6 安全保护装置的要求 5.7 电气系统的要求 5.8 给用户提供的技术文件 6 检测、试验方法 6.1 取样 6.2 安全防护、联锁保护、安全标志、防尘装置，以及故障报警的检查 6.3 电气设备的安全检查 6.4 噪声检测 6.5 振动烈度检测 6.6 预混合机混合分散均一性的检测 6.7 负载运行时罐内物料温度 6.8 冷却水、润滑油、液压及气动系统密封性能的检查 6.9 主要零部件加工质量及装配间隙的检查 6.10 搅拌浆主轴密封性能的检测 7 检验规则 7.1 检验规则分类 7.2 检验结果的判定 8 产品的包装、运输和贮存 8.1 标牌 8.2 包装与运输 8.3 贮存 附录 A（规范性附录）：料罐翻转式自动混合机型式检验报告表 附录 B（规范性附录）：料罐翻转式自动混合机出厂检验报告表 附录 C（规范性附录）：高速混合机型式检验报告表 附录 D（规范性附录）：高速混合机出厂检验报告表 附录 E（规范性附录）：考核挤出机性能用粉末涂料产品的标准配方 HG/T 4273—2011 1 范围 本标准规定了热固性粉末涂料预混合机的术语和定义、规格系列参数、要求、试验方法、检验规则、包装、运输和贮存。 本标准适用于下列热固性粉末涂料预混合机： — 料罐翻转式自动混合机； — 高速混合机。 本标准还适用于下列热固性粉末涂料预混合机的附属系统： — 自动卸料站； — 电控系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2894 安全标志及其使用导则 GB/T 4208 外壳防护等级（IP代码） GB/T 4728 电气简图用图形符号 GB 5226.1 机械电气安全 机械电气设备第 1 部分：通用技术条件 GB/T 5465 电气设备用图形符号 GB/T 6404.1 齿轮装置的验收规范 第 1 部分：空气传播噪声的试验规范 GB/T 6988.1 电气技术用文件的编制 第 1 部分：规则 GB/T 12467（所有部分） 金属材料熔焊质量要求 GB/T 13306 标牌 GB/T 15706.2 机械安全基本概念与设计通则 第 2 部分：技术原则 GB 16754 机械安全急停设计原则 GB/T 19678 说明书的编制构成、内容和表示方法 GB 23821 机械安全防止上下肢触及危险区的安全距离 HG/T 2006—2006 热固性粉末涂料 3 术语和定义 下列术语和定义适用于本文件。 3.1 粉末涂料预混合机 pre-mixer for powder coatings 粉末涂料预混合机是用于生产粉末涂料的混合设备。预混合机的功能是将多组分固态和含有微量液态（如果有）原料的粉末涂料原料进行混合和分散，为下一道挤出混合工序提供均匀
