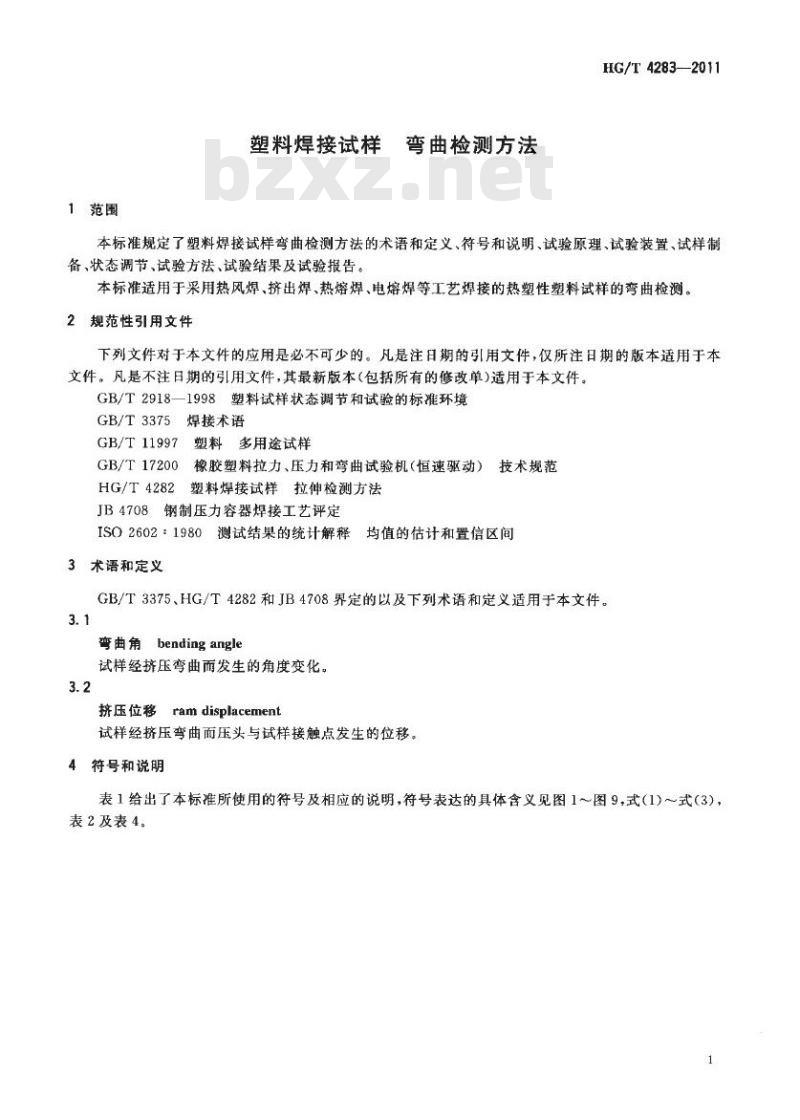

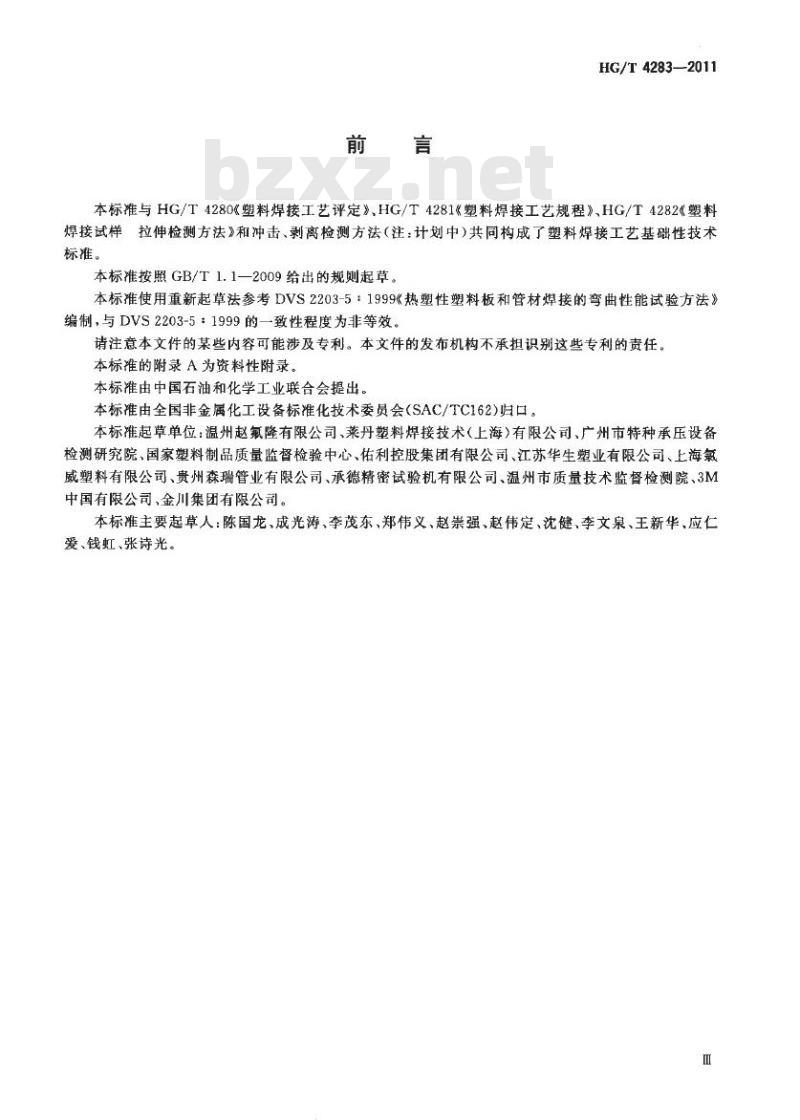

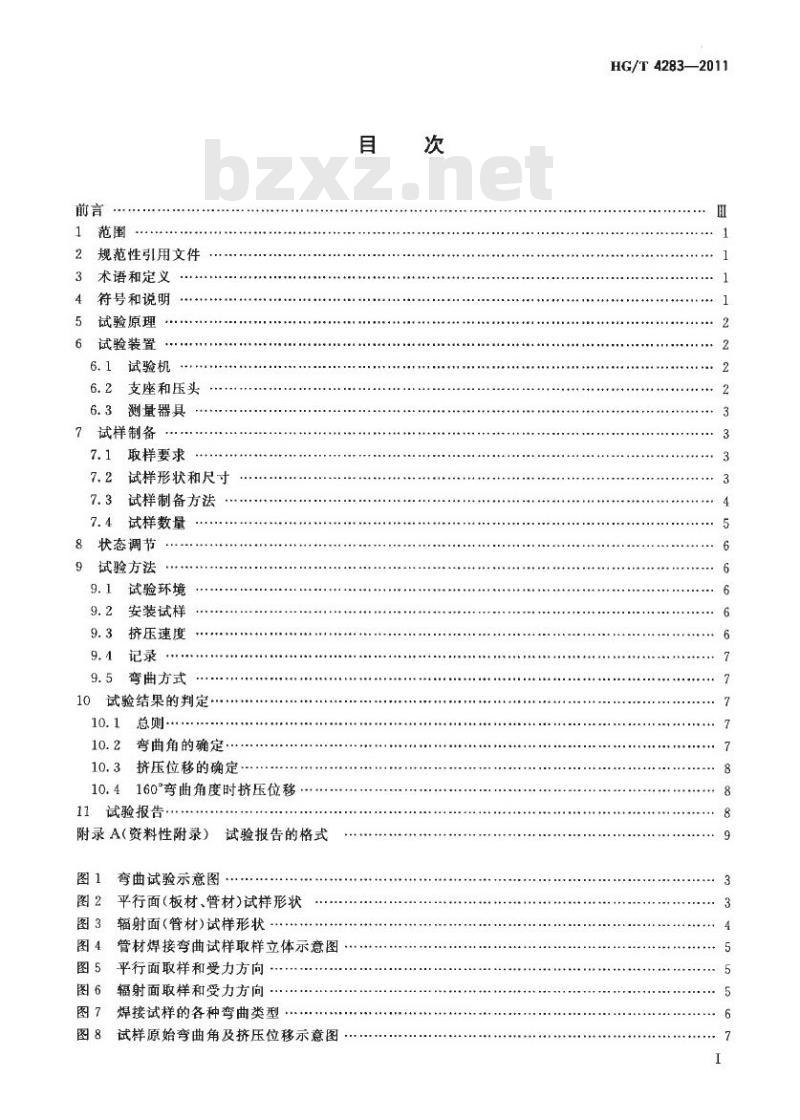

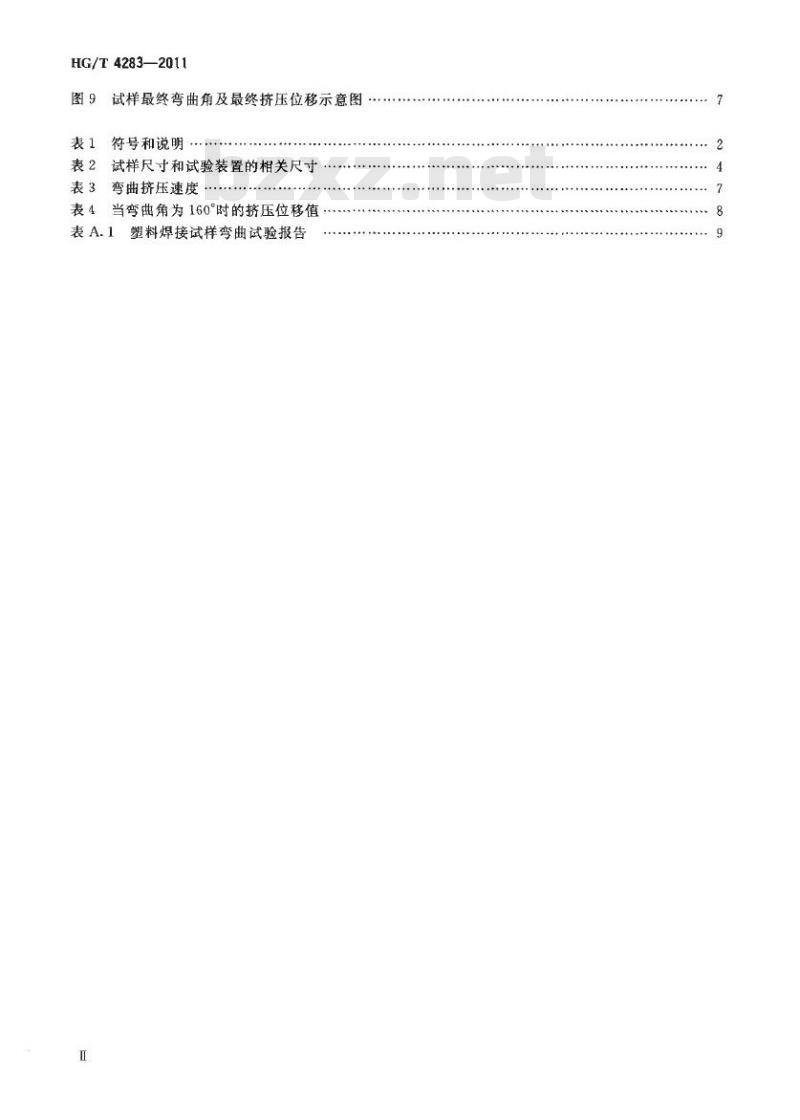

HG/T4283—2011 塑料焊接试样弯曲检测方法 Test method of bending for plastics welded test specimen 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 ICS 71.120; 83.140 备案号：34696—2012 前言 本标准与HG/T4280《塑料焊接工艺评定》、HG/T4281《塑料焊接工艺规程》、HG/T4282《塑料焊接试样拉伸检测方法》和冲击、剥离检测方法共同构成了塑料焊接工艺基础性技术标准。 本标准按照GB/T 1.1—2009给出的规则起草。本标准使用重新起草法参考DVS 2203-5:1999《热塑性塑料板和管材焊接的弯曲性能试验方法》编制，与DVS 2203-5:1999的一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。本标准起草单位：温州赵氟隆有限公司、莱丹塑料焊接技术（上海)有限公司、广州市特种承压设备检测研究院、国家塑料制品质量监督检验中心、佑利控股集团有限公司、江苏华生塑业有限公司、上海氯威塑料有限公司、贵州森瑞管业有限公司、承德精密试验机有限公司、温州市质量技术监督检测院、3M中国有限公司、金川集团有限公司。本标准主要起草人：陈国龙、成光涛、李茂东、郑伟义、赵崇强、赵伟定、沈健、李文泉、王新华、应仁爱、钱虹、张诗光。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 符号和说明 5 试验原理 6 试验装置 6.1 试验机 6.2 支座和压头 6.3 测量器具 7 试样制备 7.1 取样要求 7.2 试样形状和尺寸 7.3 试样制备方法 7.4 试样数量 8 状态调节 9 试验方法 9.1 试验环境 9.2 安装试样 9.3 挤压速度 9.4 记录 9.5 弯曲方式 10 试验结果的判定 10.1 总则 10.2 弯曲角的确定 10.3 挤压位移的确定 10.4 160°弯曲角度时挤压位移 11 试验报告 附录A（资料性附录） 试验报告的格式 图表目录： 图1 弯曲试验示意图 图2 平行面(板材、管材)试样形状 图3 辐射面(管材)试样形状 图4 管材焊接弯曲试样取样立体示意图 图5 平行面取样和受力方向 图6 辐射面取样和受力方向 图7 焊接试样的各种弯曲类型 图8 试样原始弯曲角及挤压位移示意图 图9 试样最终弯曲角及最终挤压位移示意图 表1 符号和说明 表2 试样尺寸和试验装置的相关尺寸 表3 弯曲挤压速度 表4 当弯曲角为160°时的挤压位移值 表A.1 塑料焊接试样弯曲试验报告格式 1 范围 本标准规定了塑料焊接试样弯曲检测方法的术语和定义、符号和说明、试验原理、试验装置、试样制备、状态调节、试验方法、试验结果及试验报告。本标准适用于采用热风焊、挤出焊、热熔焊、电熔焊等工艺焊接的热塑性塑料试样的弯曲检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB/T 3375 焊接术语 GB/T 11997 塑料多用途试样 GB/T 17200 橡胶塑料拉力、压力和弯曲试验机（恒速驱动）技术规范 HG/T 4282 塑料焊接试样拉伸检测方法 JB 4708 钢制压力容器焊接工艺评定 ISO 2602:1980 测试结果的统计解释：均值的估计和置信区间 3 术语和定义 GB/T 3375、HG/T 4282和JB 4708界定的以及下列术语和定义适用于本文件。 3.1 弯曲角 (bending angle)：试样经挤压弯曲而发生的角度变化。 3.2 挤压位移 (ram displacement)：试样经挤压弯曲而压头与试样接触点发生的位移。 4 符号和说明 表1给出了本标准所使用的符号及相应的说明，符号表达的具体含义见图1～图9，式(1)～式(3)，表2及表4。
