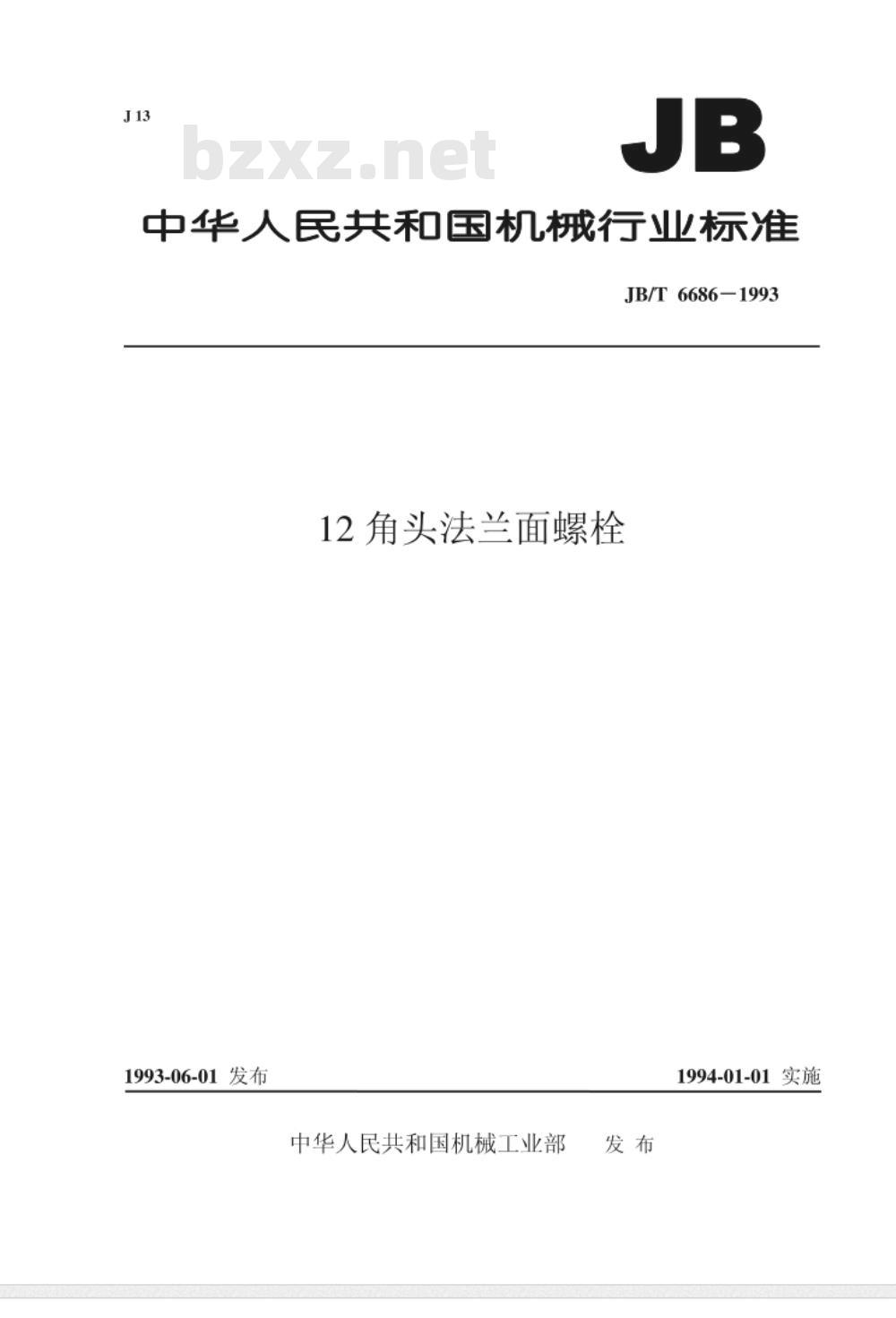

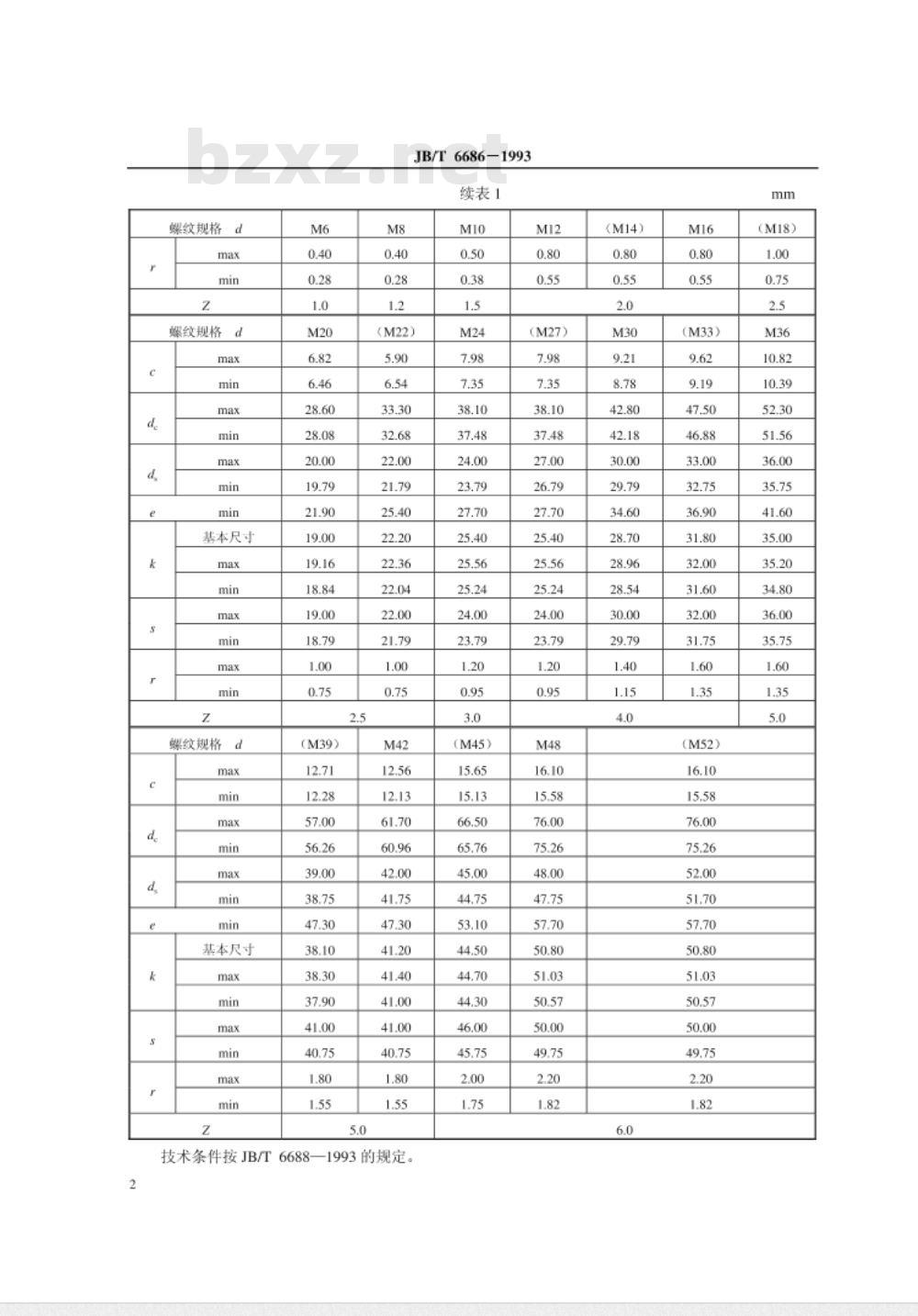

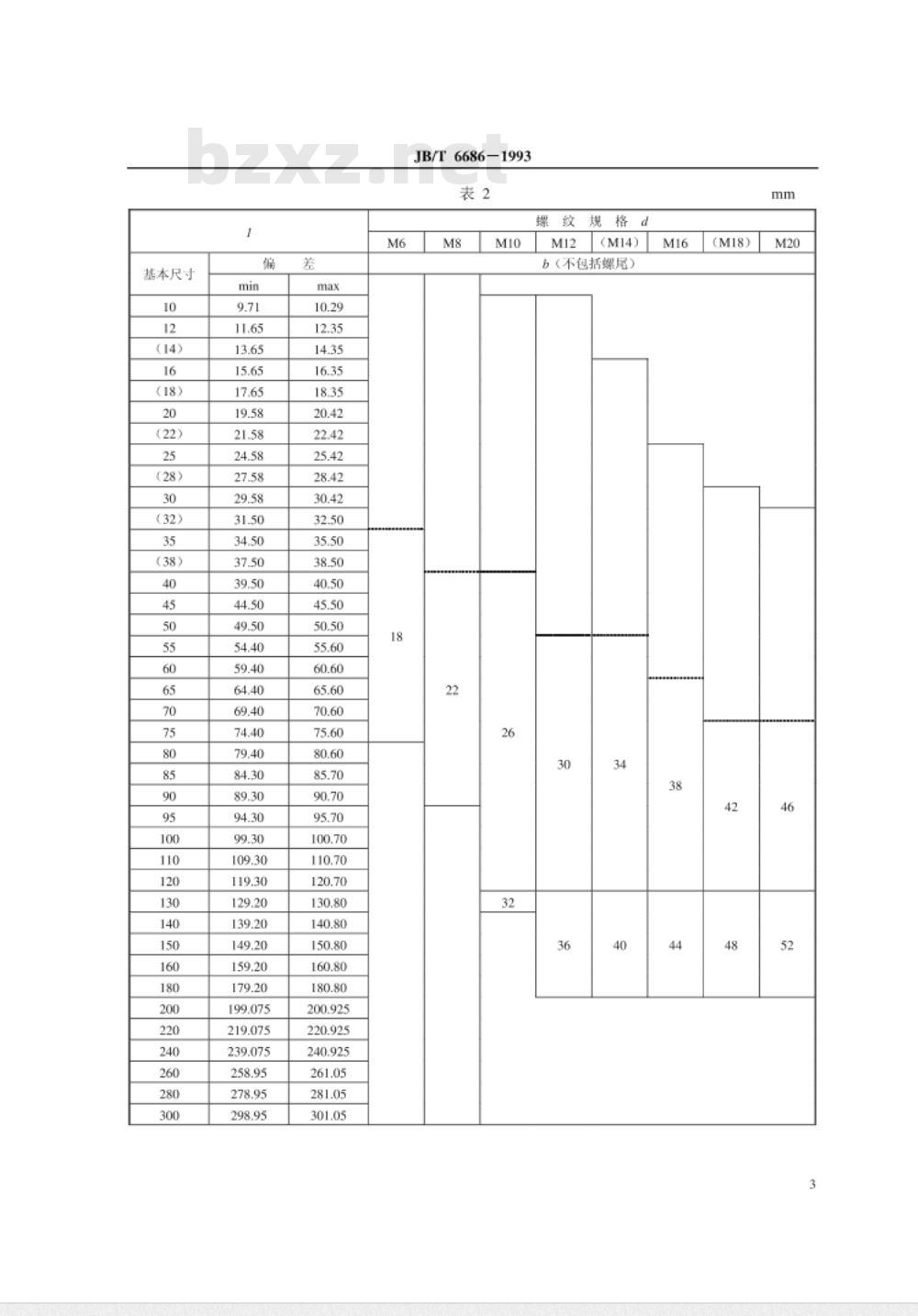

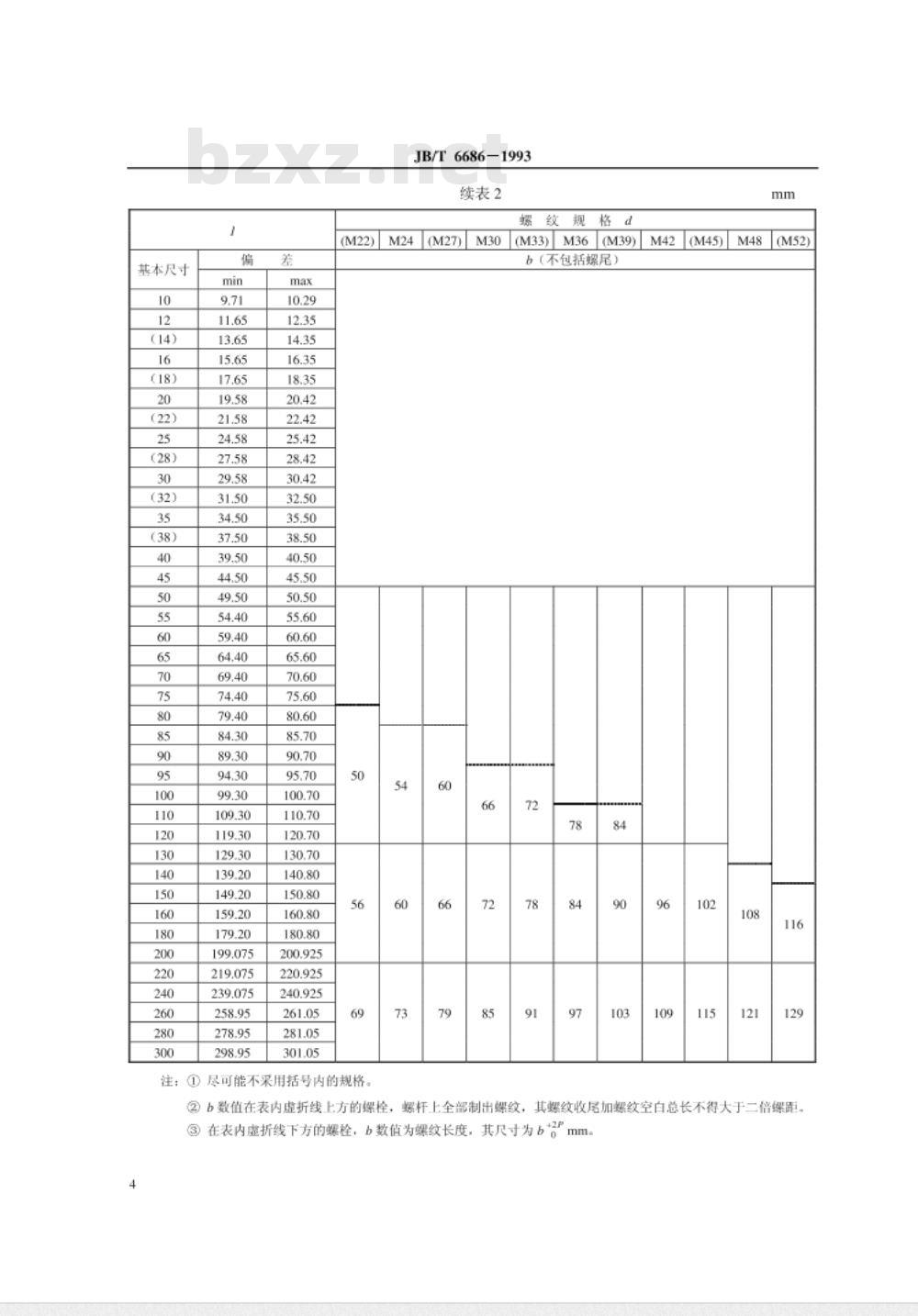

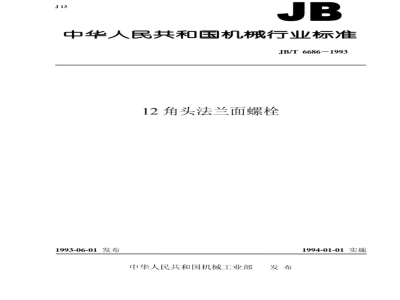

中华人民共和国机械行业标准 JB/T 6686-1993 12角头法兰面螺栓 1993-06-01发布 机械工业部发布 1994-01-01实施 本标准适用于燃气轮机动力装置的12角头法兰面螺栓。螺栓的螺纹规格包括M6、M8、M10、M12等，且材料为30CrMnSi的合金钢。具体标记示例为JB/T6686-93-M16X100·30CrMnSi。 表1 螺纹规格与基本尺寸 | 螺纹规格 | 最大尺寸 (d) | 最小尺寸 (d) | 上垂直间隙 (de) | 螺栓长度 (L) | | --- | --- | --- | --- | --- | | M6 | 1.90 | 1.65 | 9.50 | 100mm | | M8 | 2.14 | 1.89 | 12.60 | 100mm | | M10 | 3.52 | 3.22 | 14.30 | 100mm | | M12 | 4.35 | 4.05 | 19.00 | 100mm | | M16 | 5.94 | 5.58 | 23.80 | 100mm | 注：1）以上尺寸应符合GB/T1593.1的规定，特殊农具可做必要的调整。 技术条件按JB/T6688-3-1993的规定。 本标准由机械工业部批准并实施，标准的实施时间为1994年1月1日。
