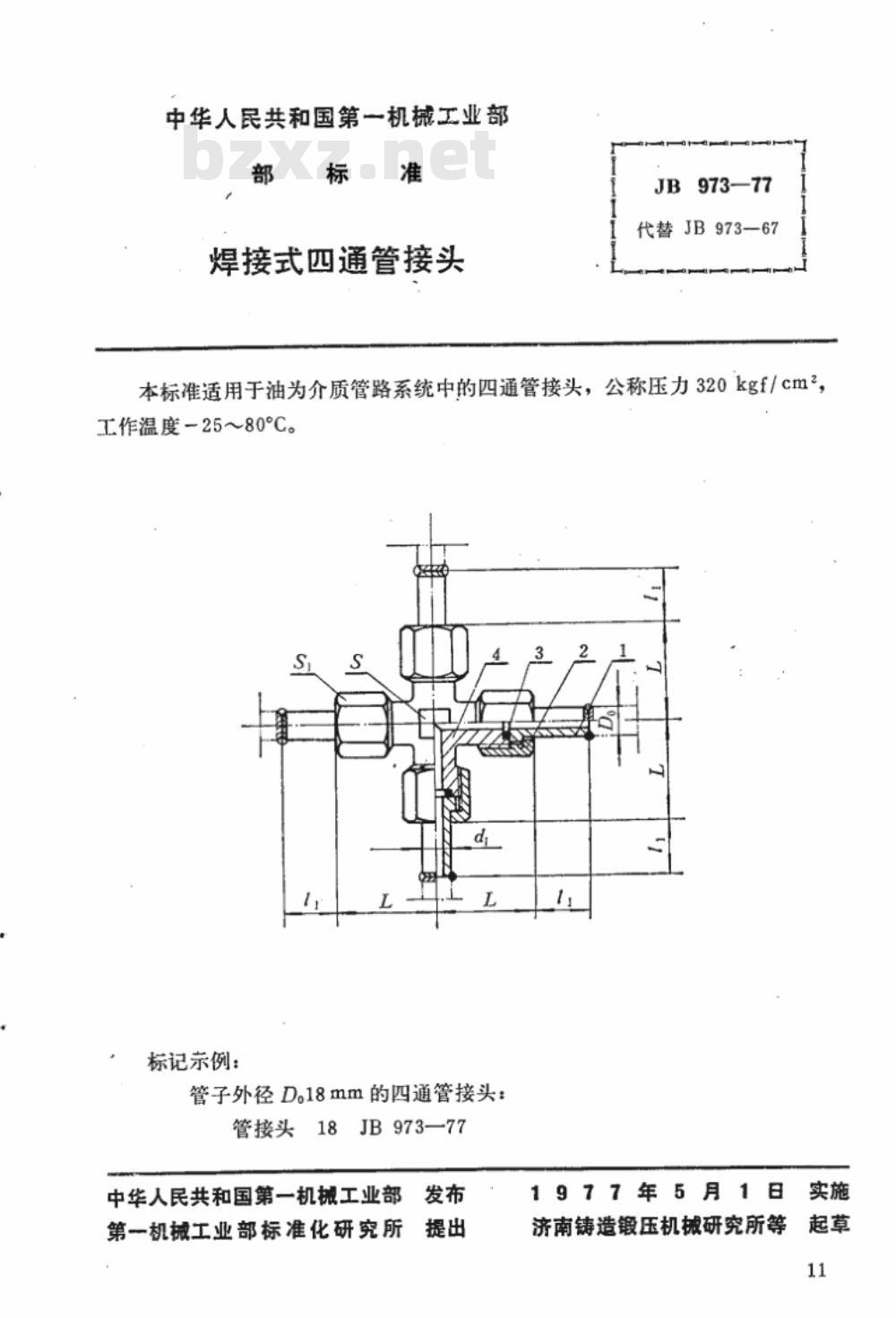

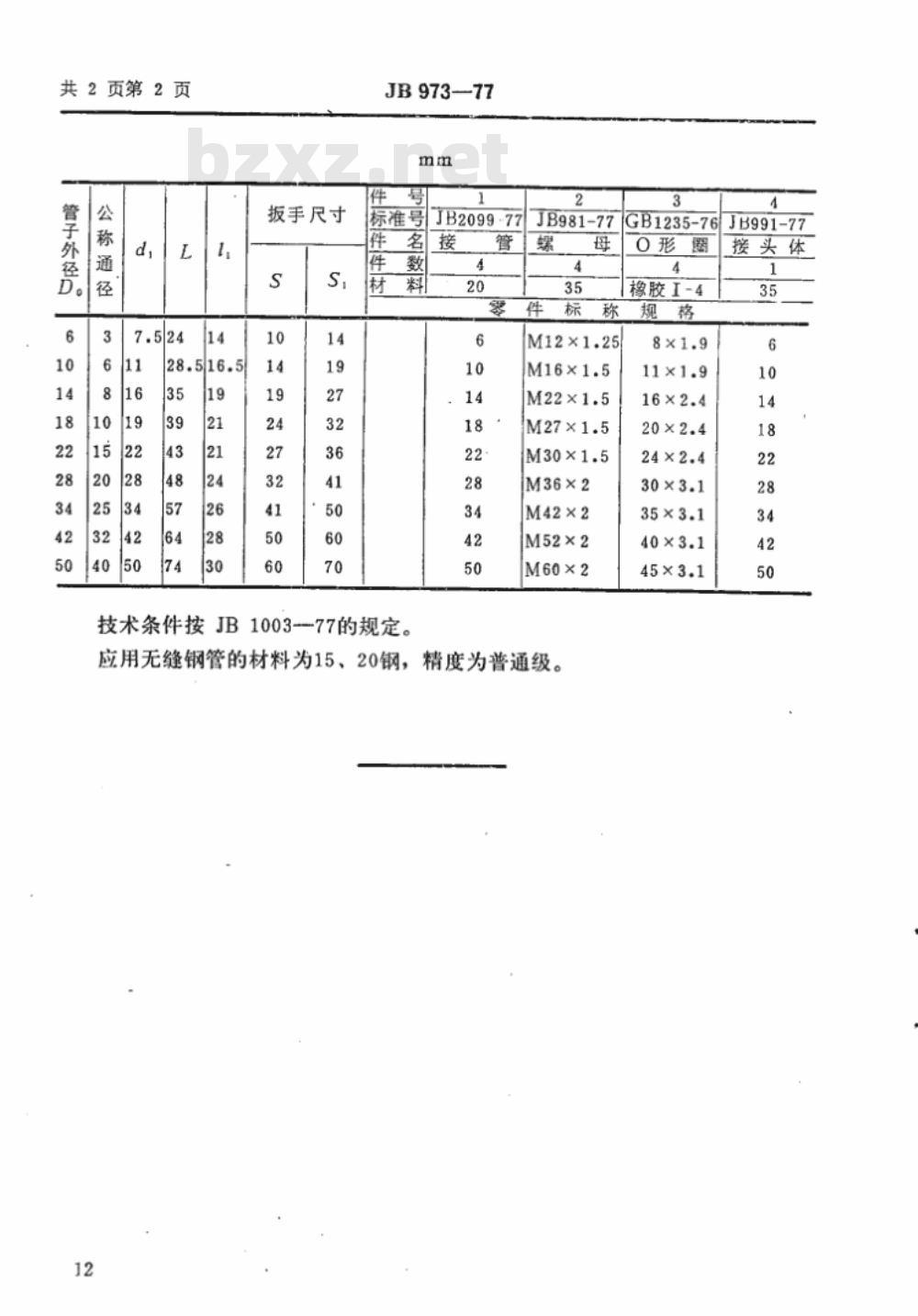

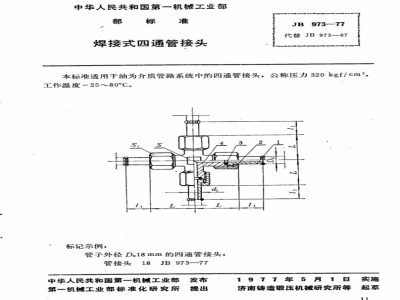

中华人民共和国第一机械工业部标准 焊接式四通管接头 JB973-77 本标准适用于油为介质的管路系统中的四通管接头，公称压力为320kgf/cm²，工作温度范围为-25~80℃。 示例：管子外径D=18mm的四通管接头：管接头18JB973-77。 发布单位：中华人民共和国第一机械工业部 发布单位：第一机械工业部标准化研究所提出 发布日期：1977年5月1日实施 起草单位：济南铸造锻压机械研究所等。 管接头尺寸表： | 外径（mm） | 6 | 10 | 14 | 18 | 22 | 28 | 34 | 42 | 50 | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 公称通径（mm） | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | | 外径d（mm） | 7.5 | 10 | 15 | 19 | 22 | 28 | 34 | 42 | 50 | 扳手尺寸： | 扳手尺寸（mm） | 10 | 14 | 19 | 24 | 27 | 32 | 41 | 50 | 60 | | --- | --- | --- | --- | --- | --- | --- | --- | --- | 零件表： | 件号 | 扳手尺寸（mm） | 标准号 | 件名 | 件数 | | --- | --- | --- | --- | --- | | 1 | 10 | JB2099—77 | 接头体 | 1 | | 2 | 16.5 | JB981-77 | 螺母 | 1 | | 3 | 19 | GB1235—76 | O形圈 | 1 | 技术条件： 按JB1003—77的规定，接管应使用无缝钢管材料，钢材类型为15号或20号钢，精度为普通级。 本标准提供了焊接式四通管接头的详细技术要求、尺寸规格和零件信息，适用于相关液压管路系统的设计和使用。
