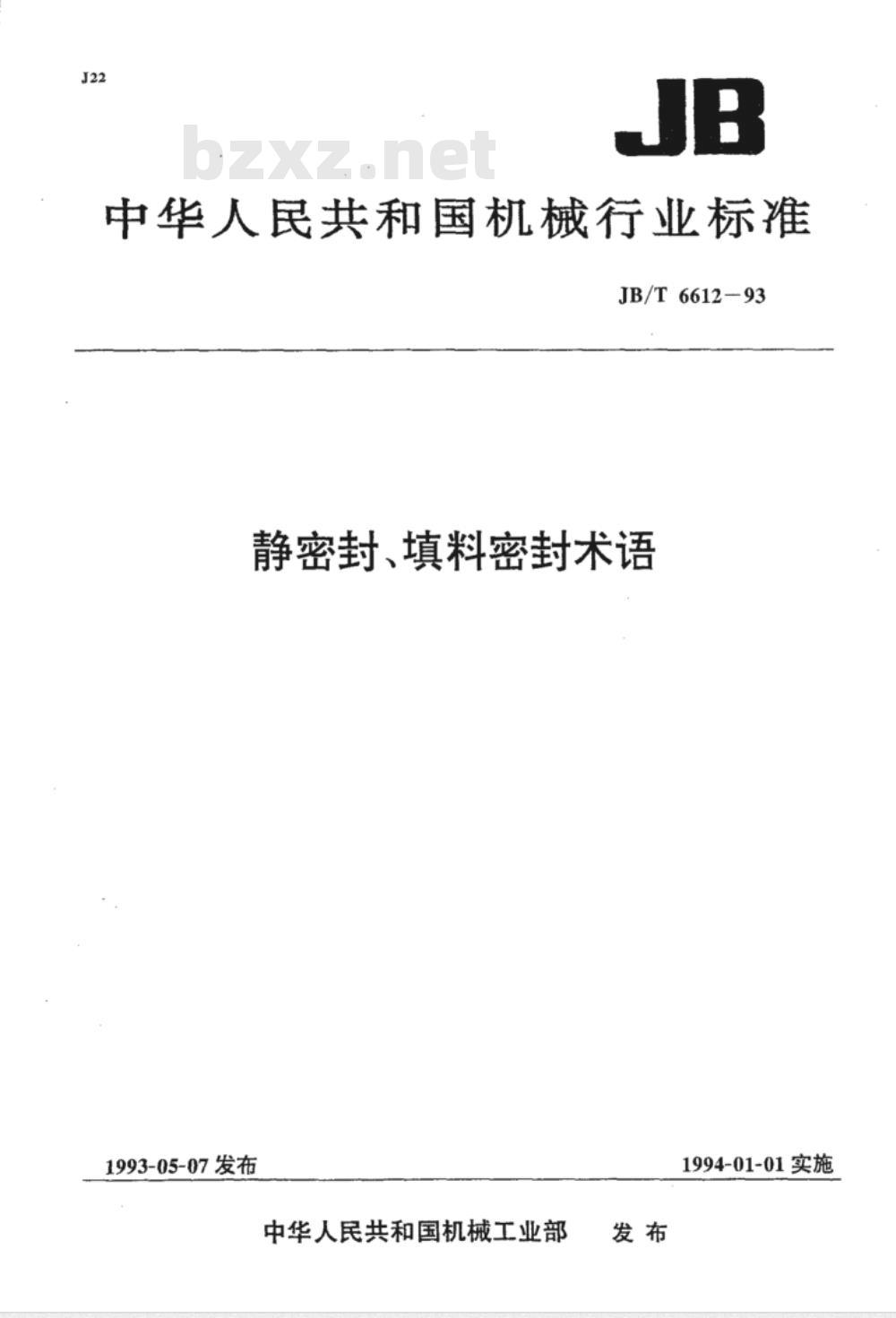

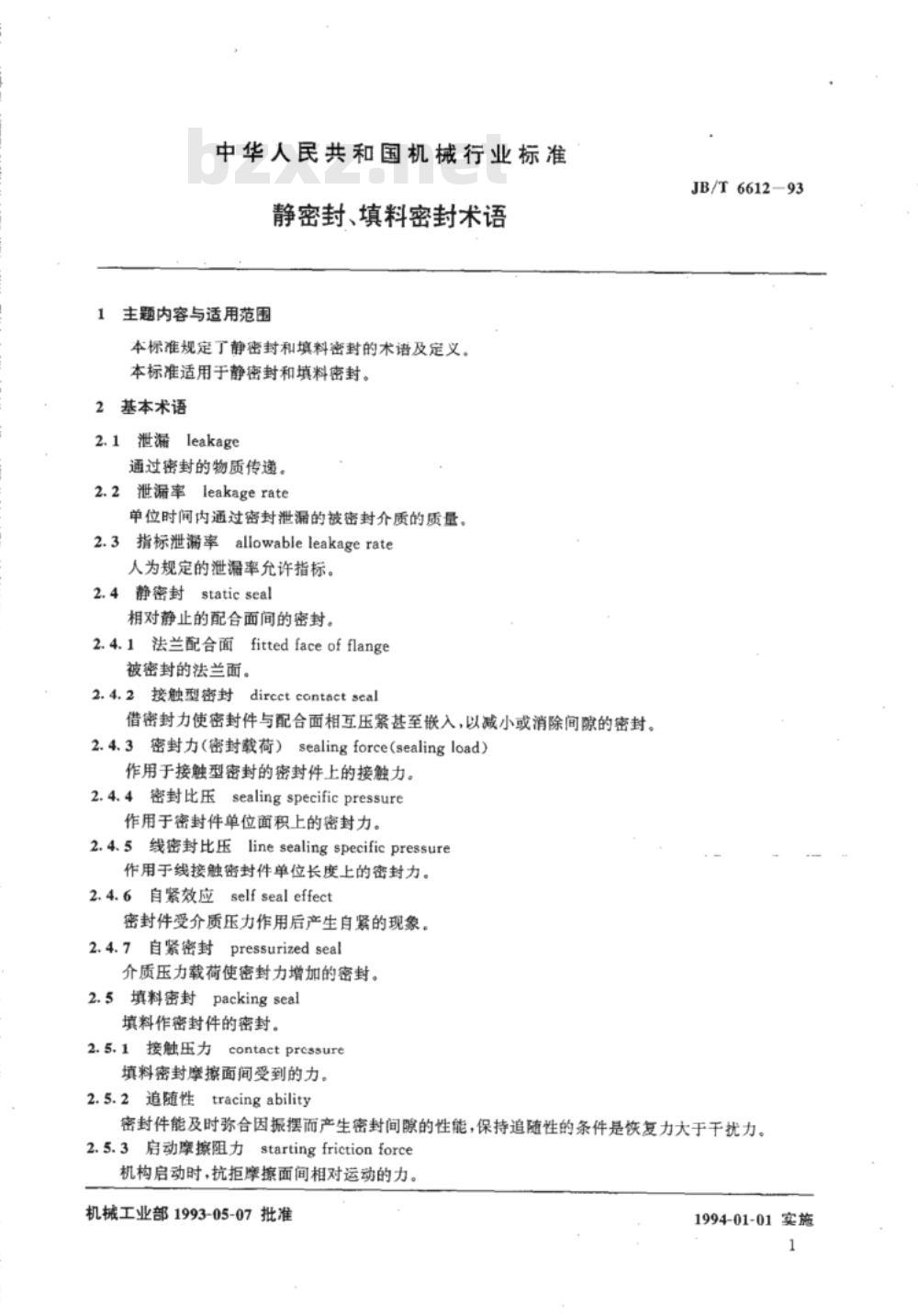

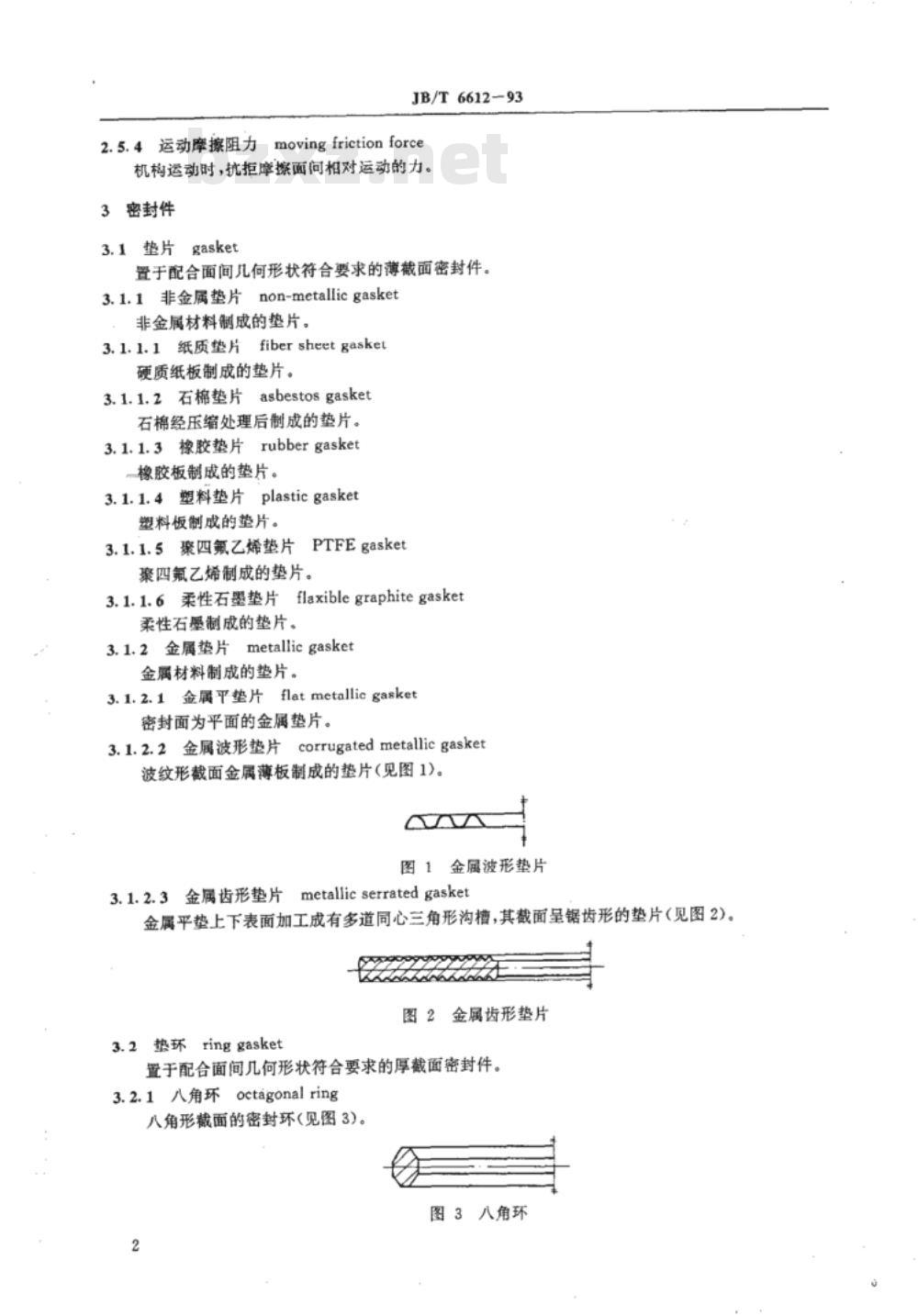

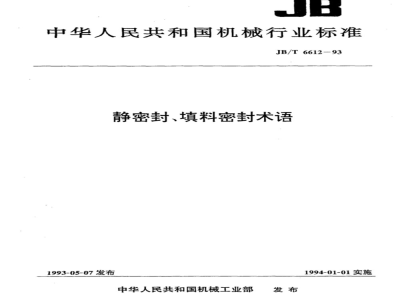

中华人民共和国机械行业标准 JB/T6612-93 静密封、填料密封术语 本标准规定了静密封和填料密封的术语及定义，适用于静密封和填料密封。 1 主题内容与适用范围 本标准规定了静密封和填料密封的术语及定义，适用于静密封和填料密封。 2 基本术语 2.1 泄漏 (leakage) 通过密封的物质传递。 2.2 泄漏率 (leakage rate) 单位时间内通过密封泄漏的被密封介质的质量。 2.3 允许泄漏率 (allowable leakage rate) 人为规定的泄漏率允许指标。 2.4 静密封 (static seal) 相对静止的配合面间的密封。 2.4.1 法兰配合面 (fitted face of flange) 被密封的法兰面。 2.4.2 接触型密封 (direct contact seal) 借密封力使密封件与配合面相互压紧甚至嵌入，以减小或消除间隙的密封。 2.4.3 密封力（密封载荷） (sealing force/sealing load) 作用于接触型密封的密封件上的接触力。 2.4.4 密封比压 (sealing specific pressure) 作用于密封件单位面积上的密封力。 2.4.5 线密封比压 (line sealing specific pressure) 作用于线接触密封件单位长度上的密封力。 2.4.6 自紧效应 (self-seal effect) 密封件受介质压力作用后产生自紧的现象。 2.4.7 自紧密封 (pressurized seal) 介质压力载荷使密封力增加的密封。 2.5 填料密封 (packing seal) 填料作密封件的密封。 2.5.1 接触压力 (contact pressure) 填料密封摩擦面间受到的力。 2.5.2 追随性 (tracing ability) 密封件能及时弥合因振摆而产生密封间隙的性能，保持追随性的条件是恢复力大于干扰力。 2.5.3 启动摩擦阻力 (starting friction force) 机构启动时，抗拒摩擦面间相对运动的力。 2.5.4 运动摩擦阻力 (moving friction force) 机构运动时，抗拒摩擦面间相对运动的力。 3 密封件 3.1 垫片 (gasket) 置于配合面间几何形状符合要求的薄截面密封件。 3.1.1 非金属垫片 (non-metallic gasket) 非金属材料制成的垫片。 3.1.1.1 纸质垫片 (fiber sheet gasket) 硬质纸板制成的垫片。 3.1.1.2 石棉垫片 (asbestos gasket) 石棉经压缩处理后制成的垫片。 3.1.1.3 橡胶垫片 (rubber gasket) 橡胶板制成的垫片。 3.1.1.4 塑料垫片 (plastic gasket) 塑料板制成的垫片。 3.1.1.5 聚四氟乙烯垫片 (PTFE gasket) 聚四氟乙烯制成的垫片。 3.1.1.6 柔性石墨垫片 (flexible graphite gasket) 柔性石墨制成的垫片。 3.1.2 金属垫片 (metallic gasket) 金属材料制成的垫片。 3.1.2.1 金属平垫片 (flat metallic gasket) 密封面为平面的金属垫片。 3.1.2.2 金属波形垫片 (corrugated metallic gasket) 波纹形裁面金属薄板制成的垫片。 3.1.2.3 金属齿形垫片 (serrated metallic gasket) 金属平垫上下表面加工成有多道同心三角形沟槽，其裁面呈锯齿形的垫片。 3.2 垫环 (ring gasket) 置于配合面间几何形状符合要求的厚截面密封件。 3.2.1 八角环 (octagonal ring) 八角形截面的密封环。 3.2.2 椭圆环 (oval ring) 椭圆形截面的密封环。 3.2.3 双锥环 (double-cone ring) 外侧上下均为锥形面的密封环。 3.2.4 C形环 (C-ring) “C”形裁面的密封环。 3.2.5 B形环 (B-ring) “B”形截面的密封环。 3.2.6 金属空心O形环 (metallic hollow O-ring) “O”形截面的空心金属环，由金属管焊成。
