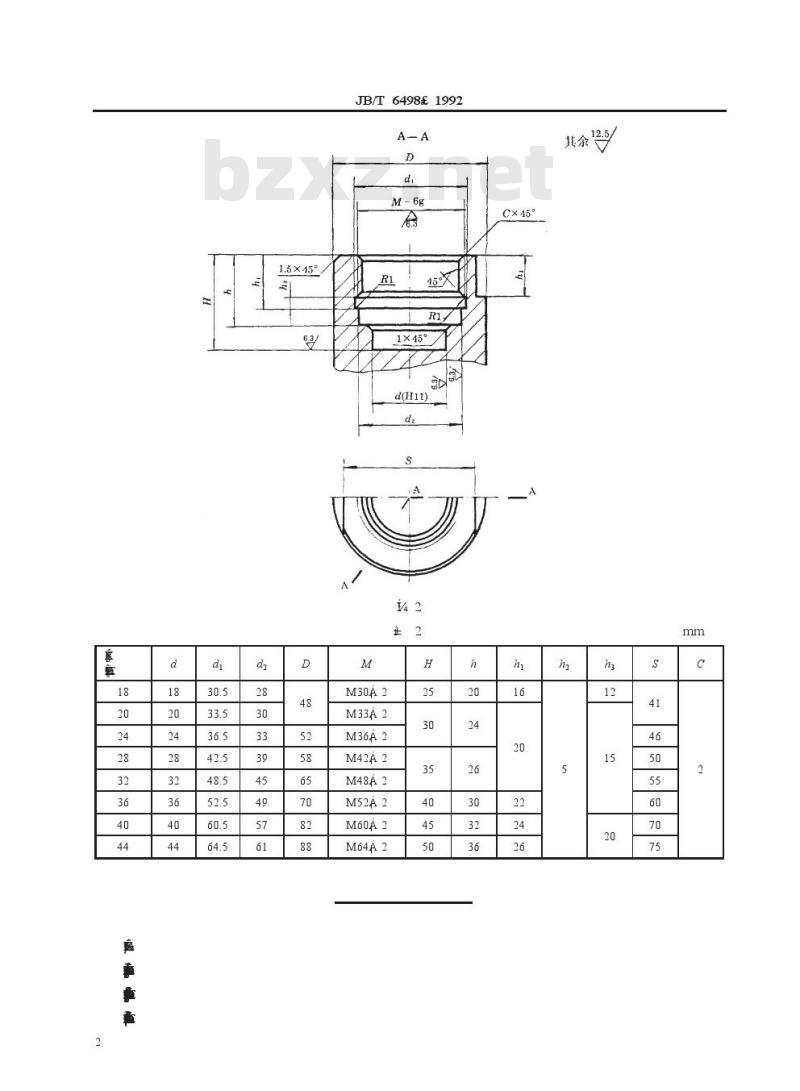

中华人民共和国机械行业标准 JB/T 6498-1992 阀门结构要素 填料函尺寸 发布日期：1992-12-25 实施日期：1993-07-01 1 主题内容与适用范围 本标准规定了阀门填料函的结构型式和尺寸。JB/T6498-1992。 本标准适用于公称压力 PN 0.10~16 MPa，公称通径 DN 6~1800 mm 的通用阀门。 2 引用标准 石棉填料：JB1712、JB1713 填料垫（一）。 3 型式与尺寸 3.1 用于公称压力 PN 2.5 MPa，公称通径 D 6~150mm 氨罔填料压套式填料函的结构型式如图 1 所示，尺寸按表 1 的规定。 表 1 基本尺寸： | 公称通径 DN | 公称压力 PN (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|-------------------|-------------------|------------------|------------------|------------------|------------------| | 6 | 2.5 | M12 | 18.5 | 30 | +0.5 | 0 | | 8 | 2.5 | M14 | 20.5 | 33 | +0.5 | 0 | | 10 | 2.5 | M16 | 24.5 | 37 | +0.5 | 0 | | 12 | 2.5 | M18 | 27.5 | 43 | +0.5 | 0 | | 14 | 2.5 | M22 | 33.5 | 45 | +1.0 | 0 | 3.2 用于公称压力 PN 1.6 MPa，公称通径 D 15~65mm 灰铸铁截止阀填料函的结构型式如图 2 所示，尺寸按表 2 的规定。 表 2 基本尺寸： | 公称通径 DN | 公称压力 PN (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|-------------------|-------------------|------------------|------------------|------------------|------------------| | 15 | 1.6 | M22 | 35 | 12 | +0.5 | 0 | | 20 | 1.6 | M24 | 36 | 15 | +0.5 | 0 | | 25 | 1.6 | M30 | 42 | 18 | +0.5 | 0 | | 32 | 1.6 | M33 | 46 | 22 | +0.5 | 0 | | 40 | 1.6 | M40 | 56 | 30 | +0.5 | 0 | 3.3 用于公称压力 PN 0.10~6.4 MPa，公称通径 D 32~1800mm 通用阀门填料函的结构型式如图 3 所示，尺寸按表 3 的规定。A 型用于石棉填料，B 型用于塑料填料。 表 3 基本尺寸： | 公称通径 DN | 公称压力 PN (MPa) | 阀杆螺纹直径 (mm) | 基本尺寸 A (mm) | 基本尺寸 H (mm) | 极限偏差 A (mm) | 极限偏差 H (mm) | |-------------|-------------------|-------------------|------------------|------------------|------------------|------------------| | 32 | 0.10 | M8 | 50 | 64 | +1.0 | 0 | | 40 | 0.10 | M10 | 55 | 70 | +1.0 | 0 | | 50 | 0.10 | M12 | 60 | 76 | +1.0 | 0 | | 65 | 0.10 | M14 | 65 | 82 | +1.0 | 0 | | 80 | 0.10 | M16 | 70 | 88 | +1.0 | 0 |
