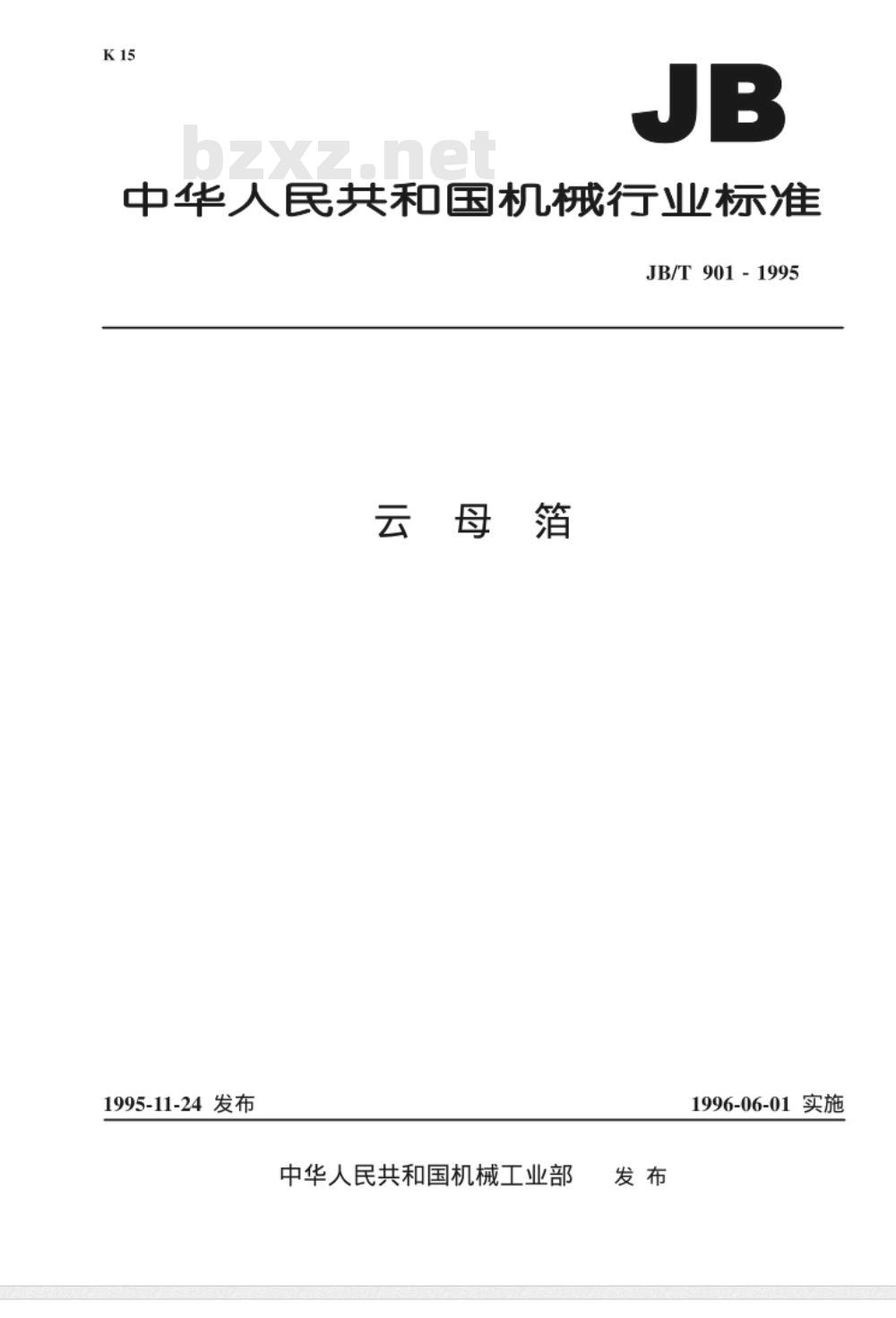

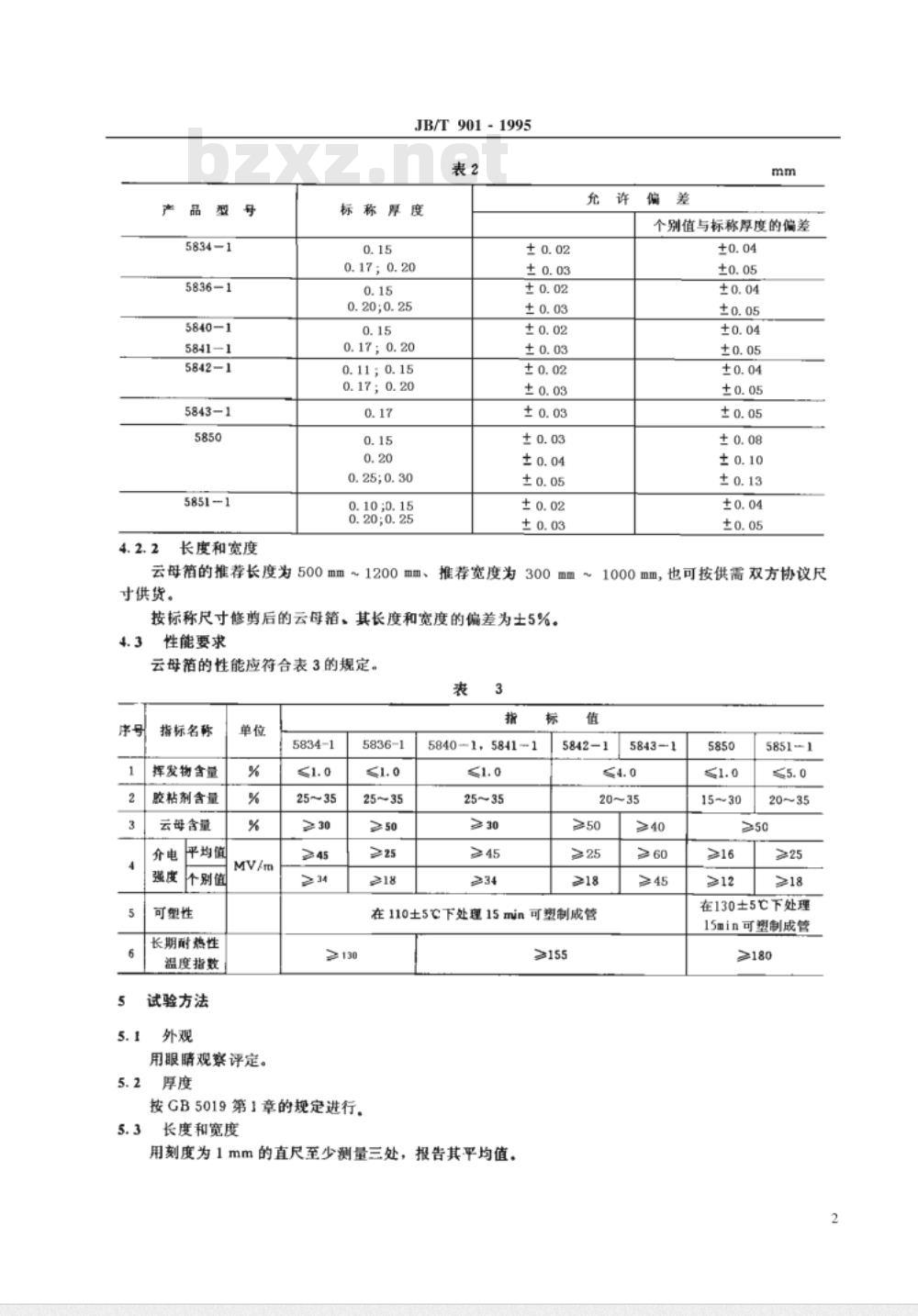

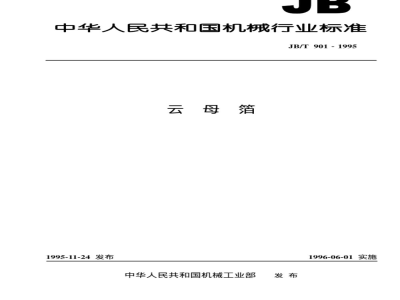

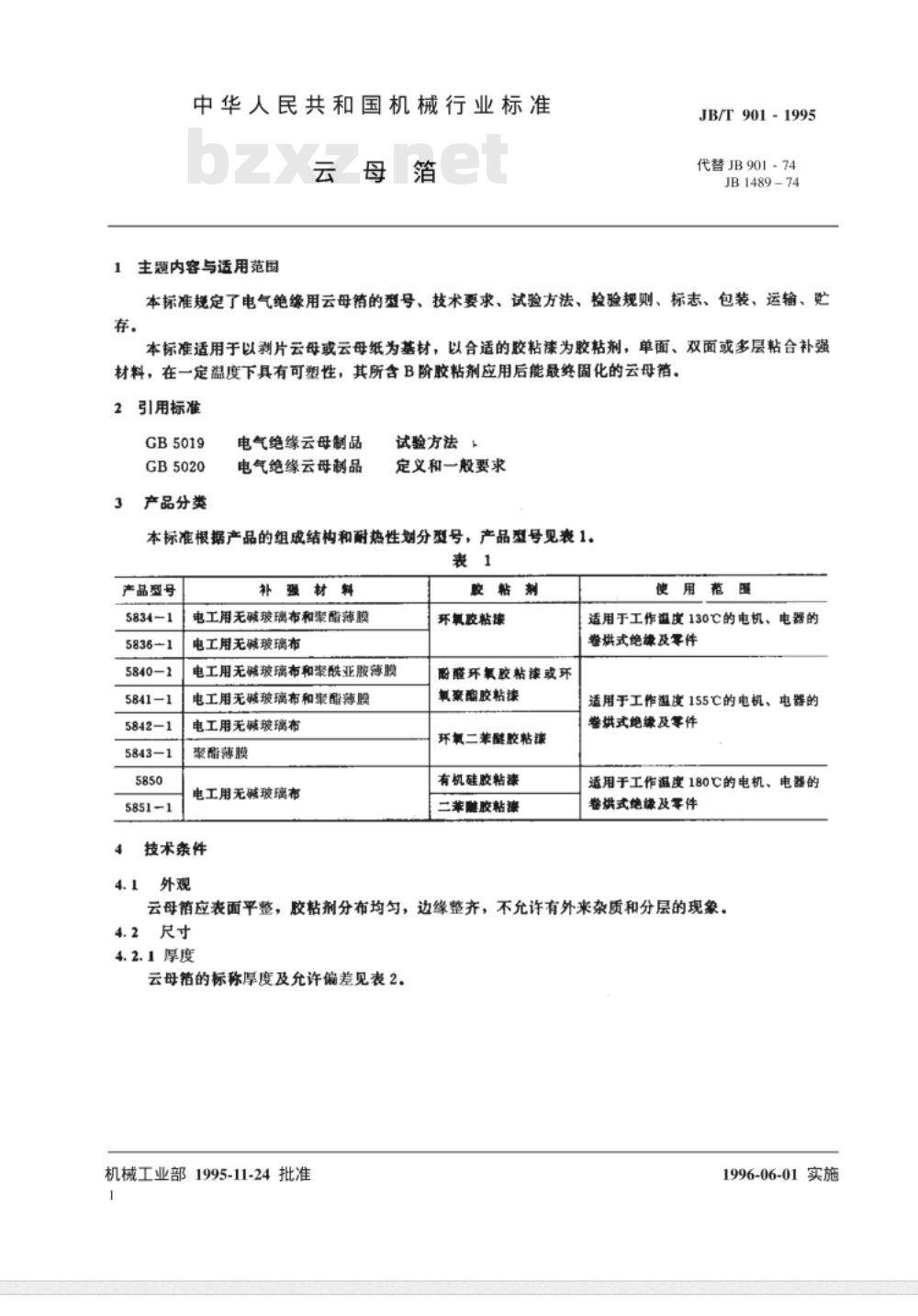

中华人民共和国机械行业标准 JB/T 901-1995 云母箔 1995年11月24日发布，1996年06月01日实施，中华人民共和国机械工业部发布。 本标准规定了电气绝缘用云母箔的型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。 本标准适用于以剥片云母或云母纸为基材，以合适的胶粘漆为胶粘剂，单面、双面或多层粘合补强材料，在一定温度下具有可塑性，其所含B阶胶粘剂应用后能最终固化的云母箔。 1. 范围 本标准适用于电气绝缘用云母箔的生产与应用，规定了云母箔的型号、技术要求、试验方法、检验规则等。 2. 引用标准 GB5019 电气绝缘云母制品试验方法 GB5020 电气绝缘云母制品定义和一般要求 3. 产品型号 根据云母箔的组成结构和耐热性，本标准划分了以下产品型号： 型号：5834-1、5836-1、5840-1、5841-1、5842-1、5843-1、5850、5851-1 补强材料：电工用无碱玻璃布和聚酯薄膜、电工用无碱玻璃布、聚酰亚胺薄膜等。 4. 技术要求 4.1 外观 云母箔的表面应平整，胶粘剂分布均匀，边缘整齐，不允许有外来杂质和分层现象。 4.2 尺寸要求 4.2.1 厚度 云母箔的标称厚度及允许偏差见表2。 表2： 型号 标称厚度 允许偏差 5834-1 0.15 ±0.02 5836-1 0.17; 0.20 ±0.03 5840-1 0.15 ±0.02 5841-1 0.20; 0.25 ±0.03 5842-1 0.15 ±0.02 4.2.2 长度和宽度 云母箔的推荐长度为500mm~1200mm，推荐宽度为300mm~1000mm，也可按供需双方协议尺寸供货。按标称尺寸修剪后的云母箔，其长度和宽度的偏差为±5%。 5. 性能要求 云母箔的性能应符合表3的规定，性能指标如下： 表3： 指标名称 | 单位 | 5834-1 | 5836-1 | 5840-1 | 5841-1 | 5842-1 挥发物含量 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 胶粘剂含量 | % | 25~35 | 25~35 | 25~35 | 25~35 | 25~35 云母含量 | % | ≥30 | ≥30 | ≥30 | ≥30 | ≥30 介电强度 | MV/m | ≥45 | ≥50 | ≥45 | ≥45 | ≥45 可塑性 | - | ≥34 | ≥25 | ≥34 | ≥34 | ≥34 5.1 外观 用眼睛观察评定。 5.2 长度和宽度 用刻度为1mm的直尺至少测量三处，报告其平均值。 5.3 试验方法 按GB5019的规定进行。 6. 其他要求 云母箔应适用于电机、电器的卷烘式绝缘及零件，且符合工作温度130℃到180℃的要求。
