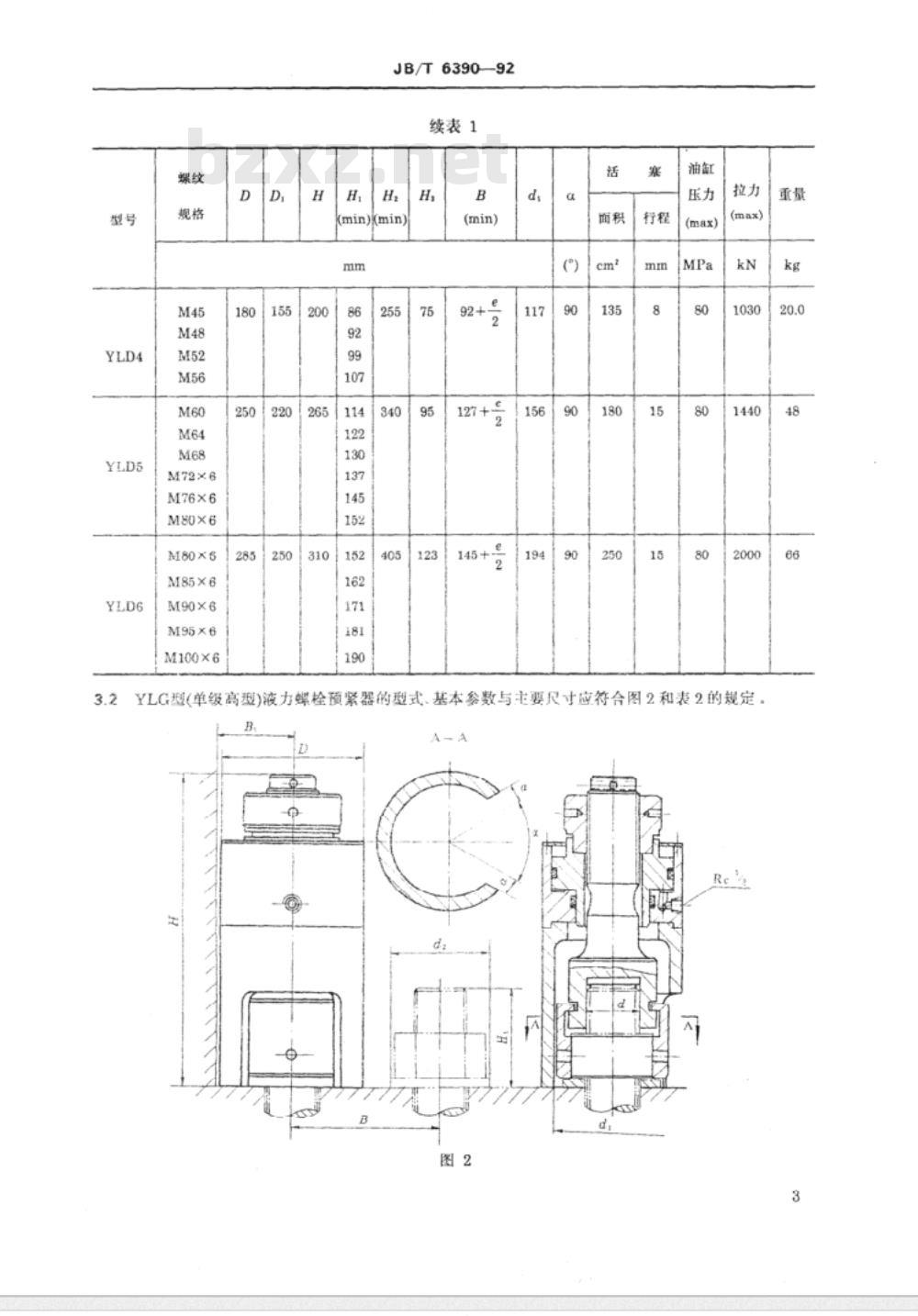

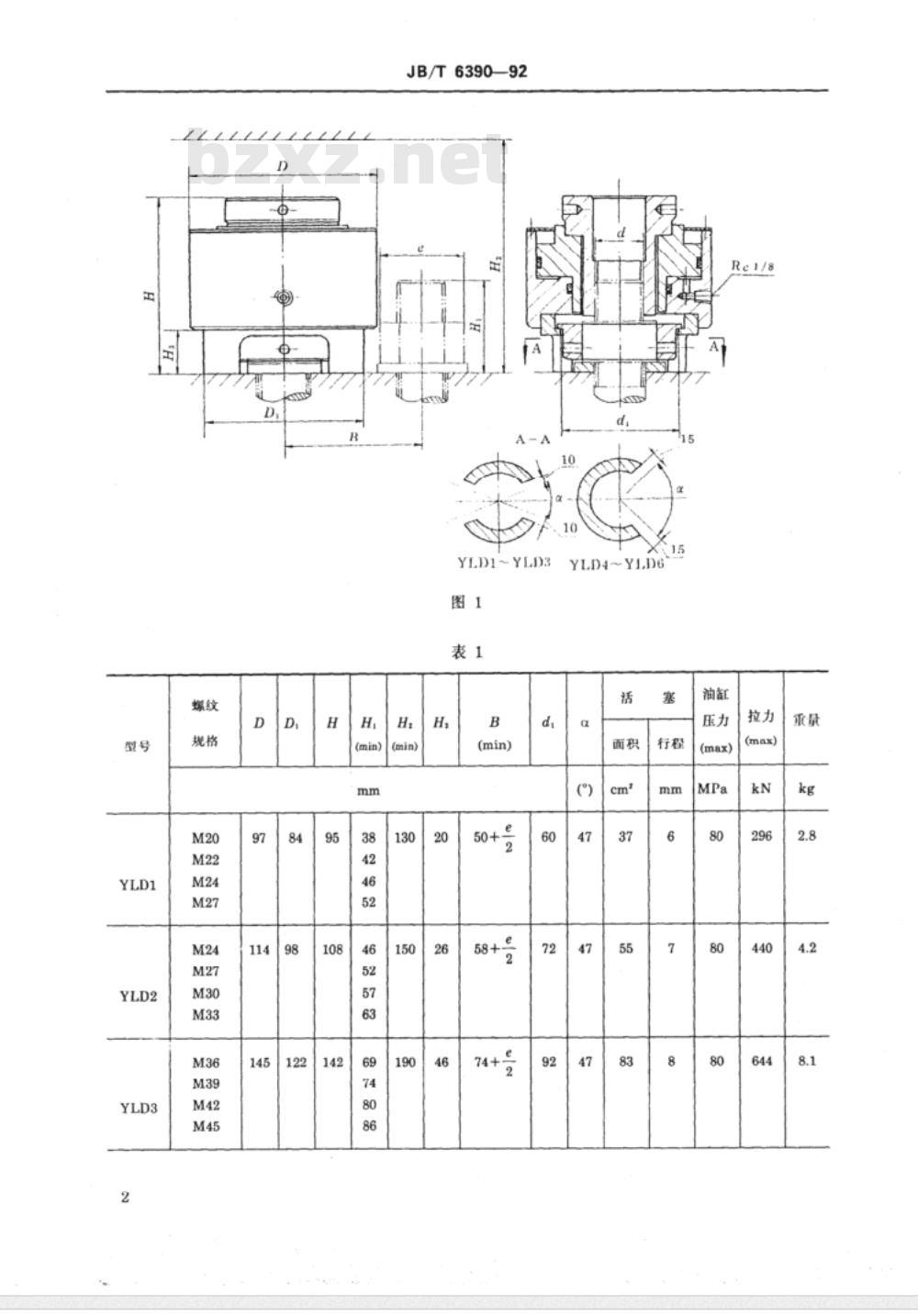

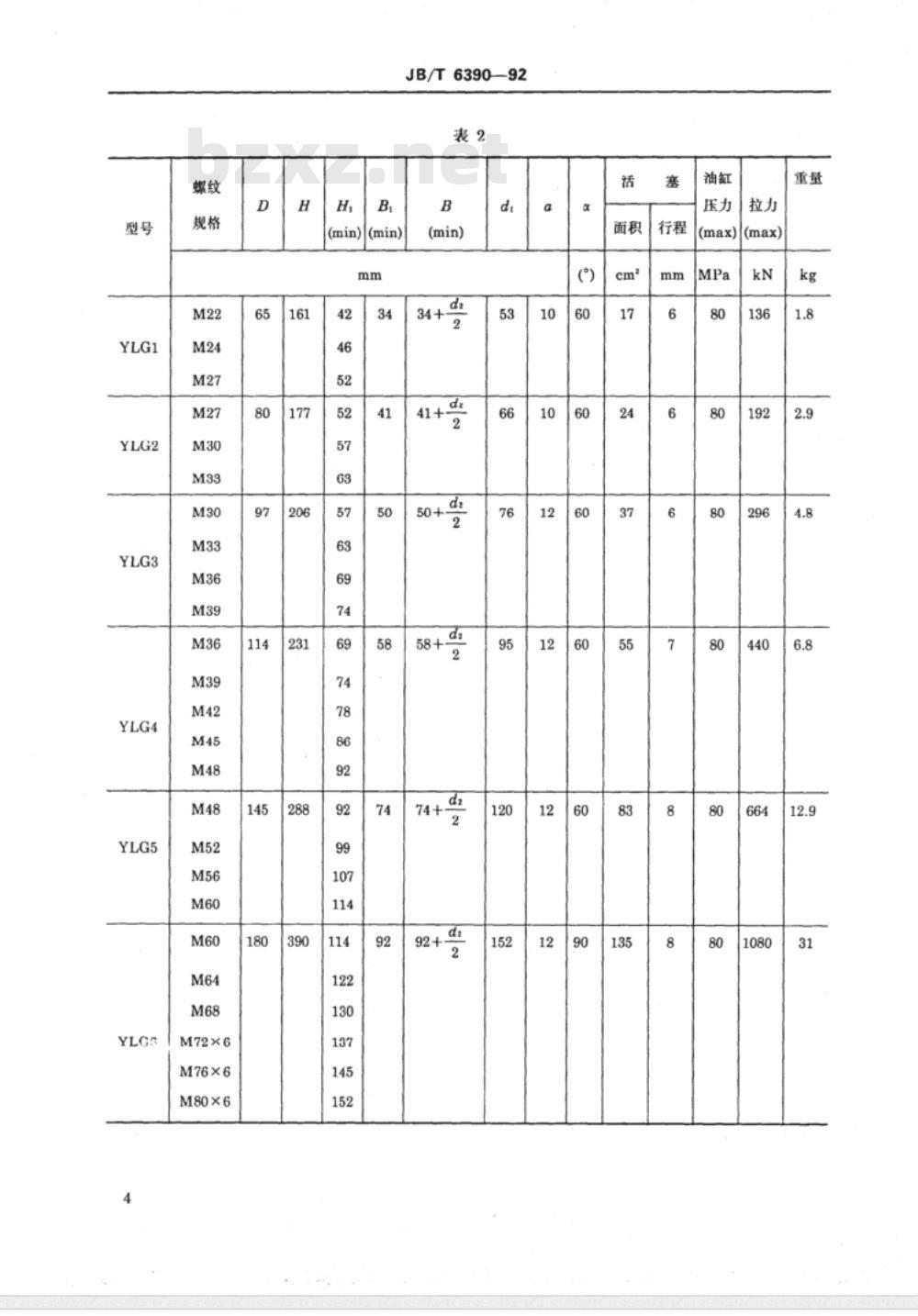

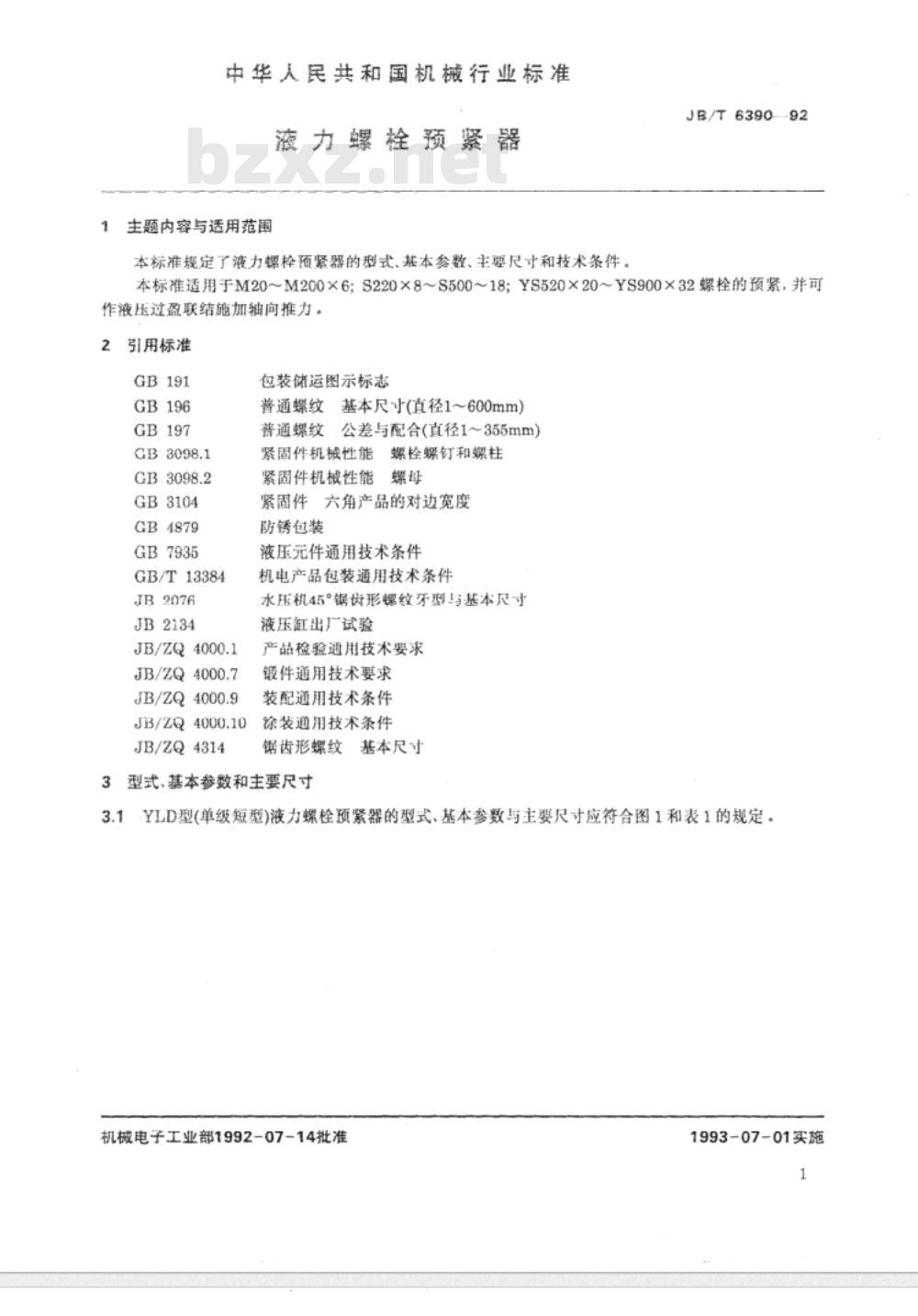

中华人民共和国机械行业标准 JB/T6390-92 液力螺栓预紧器 1. 范围 本标准规定了液力螺栓预紧器的型式、基本参数、主要尺寸和技术条件。该标准适用于M20~M200×6；S220×8~S500×18；YS520×20～YS900×32螺栓的预紧，并可作液压过盈联结施加轴向推力。 2. 引用标准 GB191, GB196, GB197, GB3098.1, GB3098.2, GB3104, GB4879, GB7935, GB/T13384, JB2076, JB2134, JB/ZQ4000.1, JB/ZQ4000.7, JB/ZQ4000.9, JB/ZQ4000.10, JB/ZQ4314 3. 型式、基本参数和主要尺寸 3.1 YLD型（单级短型）液力螺栓预紧器的型式、基本参数与主要尺寸应符合图1和表1的规定。 | 型号 | 螺纹规格 | D | H | H(min) | B(min) | d | 活塞面积 | 油缸压力(max) | 拉力(max) | 重量(kg) | | ----- | ---------- | --- | --- | ------ | ------ | --- | -------- | -------------- | --------- | -------- | | YLD1 | M20~M45 | 97 | 84 | 38 | 50+e | 60 | 47 | 80MPa | 296kN | 2.8 | | YLD2 | M22~M45 | 114 | 98 | 42 | 58+e | 72 | 47 | 80MPa | 440kN | 4.2 | | YLD3 | M24~M48 | 145 | 122 | 46 | 74+e | 92 | 47 | 80MPa | 644kN | 8.1 | 3.2 YLG型（单级高型）液力螺栓预紧器的型式、基本参数与主要尺寸应符合图2和表2的规定。 | 型号 | 螺纹规格 | D | H | H(min) | B(min) | d | 活塞面积 | 油缸压力(max) | 拉力(max) | 重量(kg) | | ----- | ---------- | --- | --- | ------ | ------ | --- | -------- | -------------- | --------- | -------- | | YLG1 | M22~M60 | 65 | 161 | 86 | 92+e | 117 | 135 | 80MPa | 1030kN | 20.0 | | YLG2 | M24~M60 | 80 | 177 | 92 | 127+e | 156 | 180 | 80MPa | 1440kN | 48 | | YLG3 | M27~M72 | 97 | 206 | 99 | 145+e | 194 | 250 | 80MPa | 2000kN | 66 | 4. 包装、储运、标志 根据本标准的规定，液力螺栓预紧器应符合防锈包装、运输和储存的相关要求，确保产品不受损害并能长期保存其性能。 5. 检验与合格要求 本标准要求液力螺栓预紧器在出厂前必须进行严格的质量检验，确保符合本标准中的技术要求。
