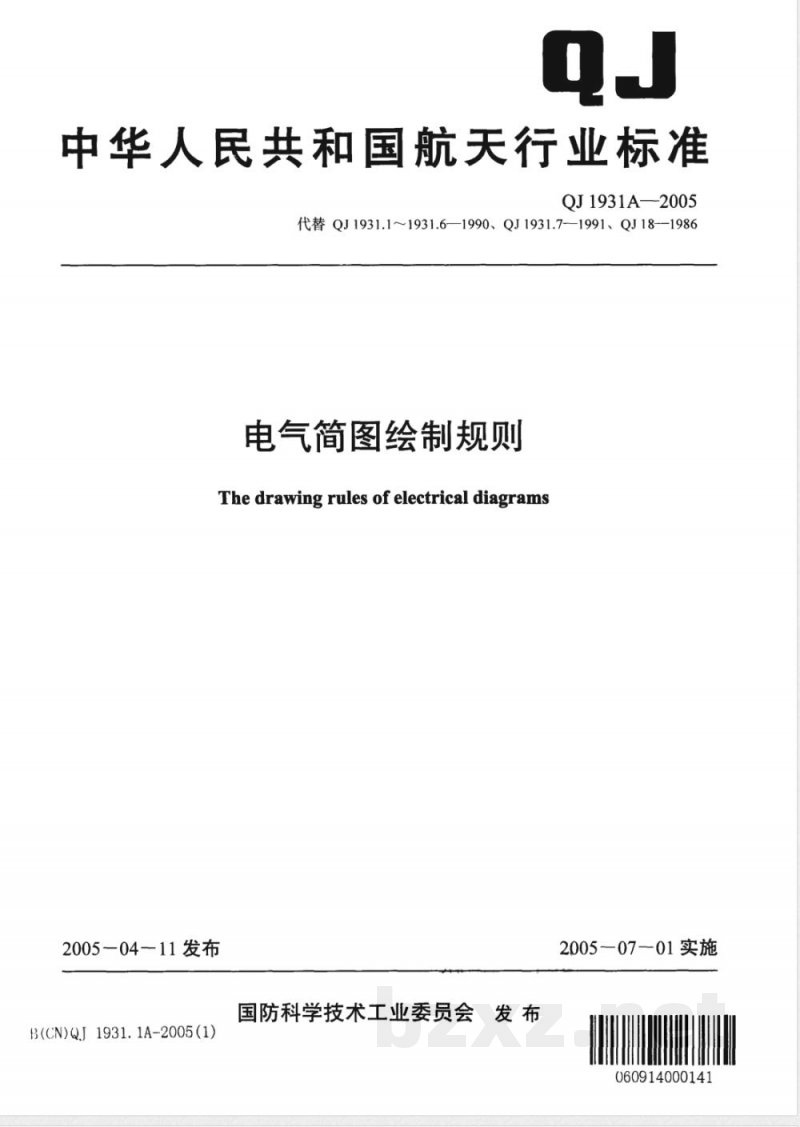

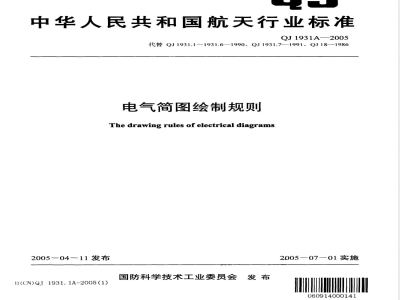

中华人民共和国航天行业标准
QJ1931A—2005
代替QJ1931.1~1931.6—1990、QJ1931.7—1991、QJ18—1986电气简图绘制规则
The drawing rules of electrical diagrams2005—04—11发布
B(CN)QJ1931.1A-2005(1)
国防科学技术工业委员会发布
2005—07—01实施
060914000141

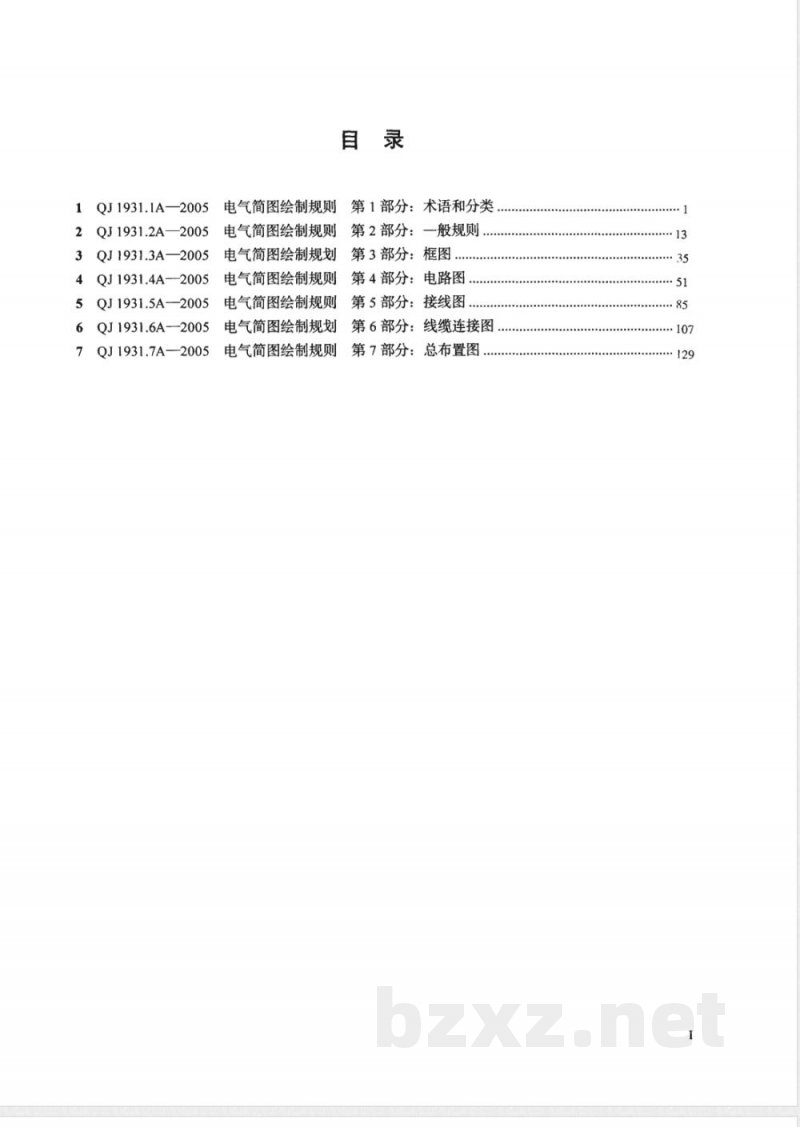

第1部分：术语和分类
5电气简图绘制规则
QJ1931.1A—2005
2QJ1931.2A一2005电气简图绘制规则第2部分：一般规则
3QJ1931.3A—2005电气简图绘制规划第3部分：框图
4QJ1931.4A-2005电气简图绘制规则第4部分：电路图
5QJ1931.5A-2005电气简图绘制规则第5部分：接线图6QJ1931.6A2005电气简图绘制规划第6部分：线缆连接图...
第7部分：总布置图
7QJ1931.7A-2005电气简图绘制规则....
......

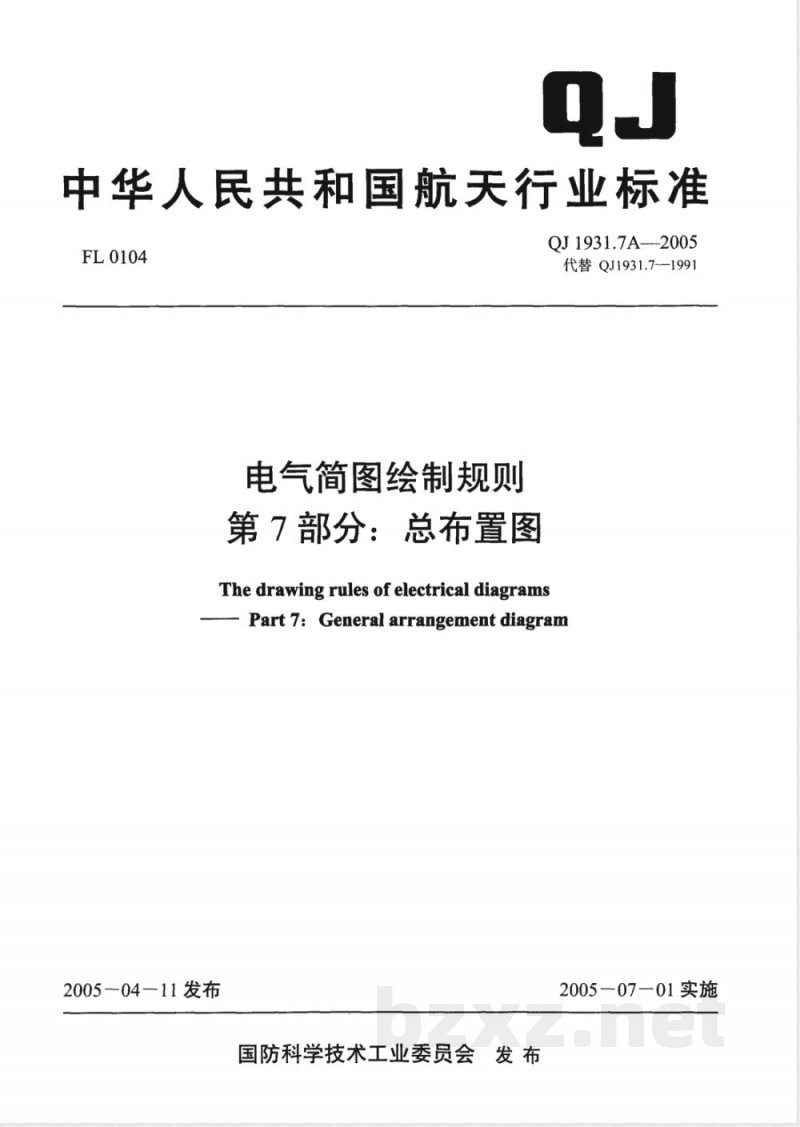

中华人民共和国航天行业标准
FL0104
2005－04—11发布
电气简图绘制规则
第7部分：总布置图　
QJ 1931.7A—-2005
代替QJ1931.7—1991
The drawing rules of electrical diagramsPart 7: General arrangement diagram2005—07—01实施　
国防科学技术工业委员会发布

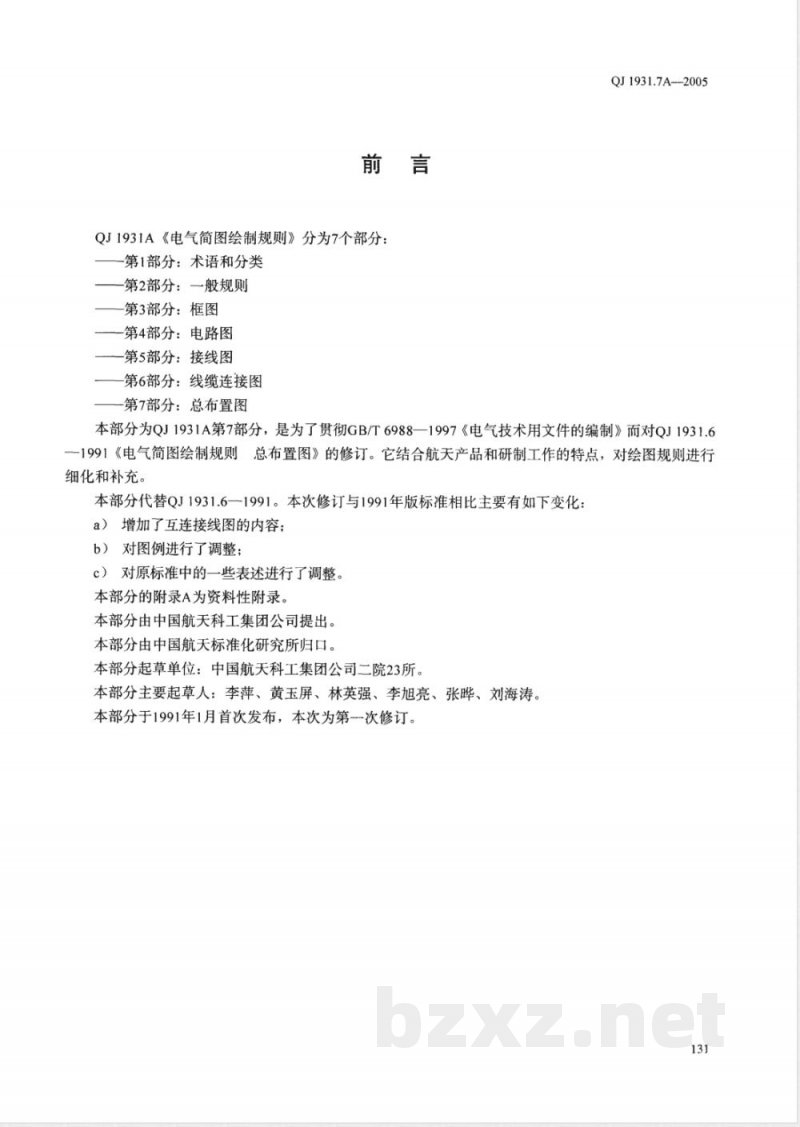

QJ1931A《电气简图绘制规则》分为7个部分-第1部分：术语和分类
—第2部分：一般规则
一第3部分：框图
第4部分：电路图
第5部分：接线图
—第6部分：线缆连接图
一第7部分：总布置图
QJ1931.7A--2005
本部分为QJ1931A第7部分，是为了贯彻GB/T6988一1997《电气技术用文件的编制》而对QJ1931.6一1991《电气简图绘制规则总布置图》的修订。它结合航天产品和研制工作的特点，对绘图规则进行细化和补充。
本部分代替QJ1931.6一1991。本次修订与1991年版标准相比主要有如下变化：a）增加了互连接线图的内容；
b）对图例进行了调整：
c）对原标准中的一些表述进行了调整。本部分的附录A为资料性附录。
本部分由中国航天科工集团公司提出。本部分由中国航天标准化研究所归口。本部分起草单位：中国航天科工集团公司二院23所。本部分主要起草人：李萍、黄玉屏、林英强、李旭亮、张晔、刘海涛。本部分于1991年1月首次发布，本次为第次修订。131

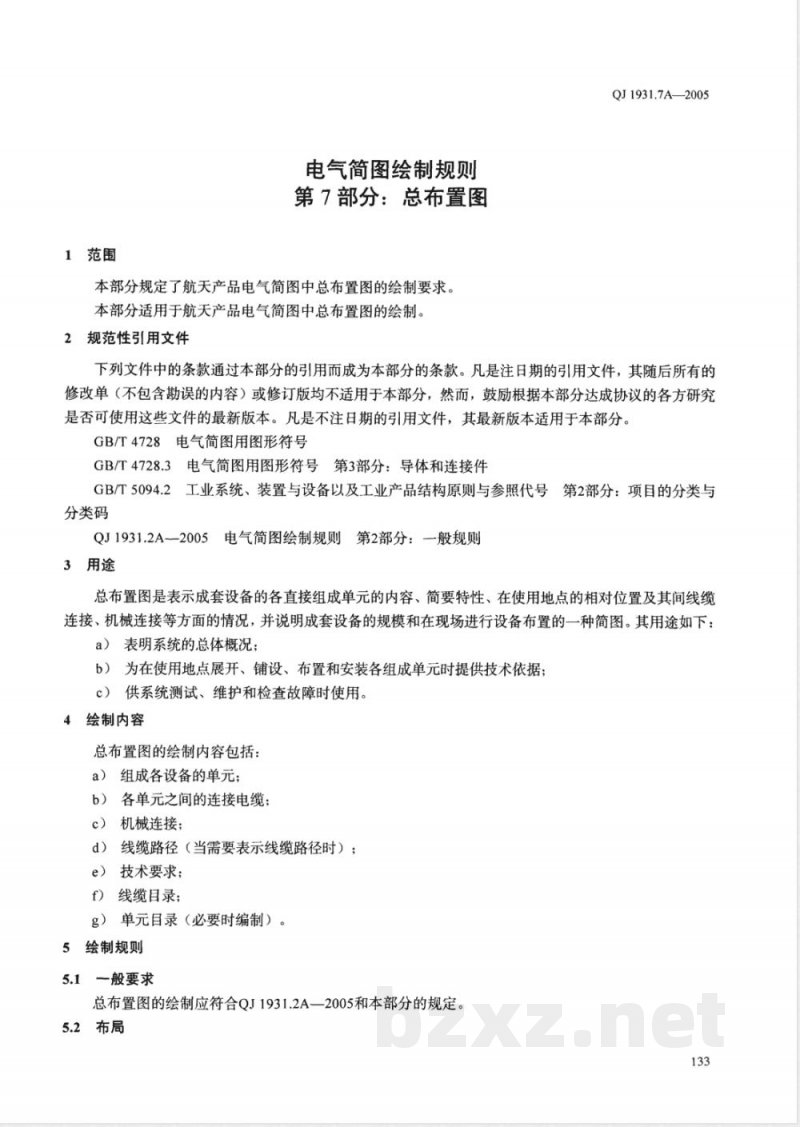

1范围
电气简图绘制规则
第7部分：总布置图
本部分规定了航天产品电气简图中总布置图的绘制要求。本部分适用于航天产品电气简图中总布置图的绘制。2规范性引用文件
QJ1931.7A—2005
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4728电气简图用图形符号
GB/T4728.3电气简图用图形符号第3部分：导体和连接件GB/T5094.2工业系统、装置与设备以及工业产品结构原则与参照代号第2部分：项目的分类与分类码
QJ1931.2A-2005电气简图绘制规则第2部分：般规则3用途
总布置图是表示成套设备的各直接组成单元的内容、简要特性、在使用地点的相对位置及其间线缆连接、机械连接等方面的情况，并说明成套设备的规模和在现场进行设备布置的一种简图。其用途如下：a）表明系统的总体概况；
b）为在使用地点展开、铺设、布置和安装各组成单元时提供技术依据：c）供系统测试、维护和检查故障时使用。4绘制内容
总布置图的绘制内容包括：
a）组成各设备的单元；
b）各单元之间的连接电缆：
c）机械连接；
d）线缆路径（当需要表示线缆路径时）；e）技术要求；
线缆目录；
g）单元目录（必要时编制）。
5绘制规则
5.1一般要求
总布置图的绘制应符合QJ1931.2A一2005和本部分的规定。5.2布局
QJ1931.7A-2005
总布置图一般采用平面位置布局法布局。应正确地表示出系统中各组成单元的分布情况、相对安装位置和装接关系。
5.3单元的表示方法
5.3.1在总布置图中，组成设备的各单元，一般用矩形细实线围框表示，必要时也可用简化外形轮廓框表示，并在围框内标注该单元的产品名称、设计文件代号、产品代号或项目代号等。5.3.2单元和线缆的路径一般用相对位置绘制，必要时可用实际位置绘制。5.3.3若要表示有联系但配套而不属于本系统的单元，其围框用双点划线表示。5.4线缆的表示方法
5.4.1单元间的连接线缆和线束在图中用粗实线表示，每根线缆两端或中部应标注其项目代号，见附录A图A.1；在线束的两端或中部可标注项目代号，也可采用阿拉伯数字编号，阿拉伯数字应用小圆圈圈起。
5.4.2同一去向的线缆和线束可汇成总线，在拐弯和汇合端及缆形线束的分支处用45°斜线表示。5.4.3同轴电缆可按GB/T4728.3的规定执行。5.4.4不在本系统配套的电缆，一般不需要绘出，若需要绘出，应标明去向，见图1。5.4.5电缆或线束的芯线连接关系在图中不需要表示。5.4.6必要时，可在每根电缆或线束的下方标出其长度，见图1。5.4.7当线缆接往单元内部的电连接器或端子板上时，表示线缆的连线应终止于单元围框处。5.5电连接器的表示方法
5.5.1电连接器在图中用符合GB/T4728规定的图形符号表示。电连接器的图形符号应绘制在该单元围框线外侧，并根据其在单元上的相应位置布置。5.5.2必要时可将电连接器接触件对数标在单元框内靠近相应电连接器图形符号处或项目代号的另一侧圆括号内，见图1。
5.5.3对不在单元上的转接电连接器，应绘制在转接部位，见图2。5.5.4在电连接器图形符号旁，应标注项目代号，项目代号的编制应符合GB/T5094.2的规定。线缆上的电连接器的项目代号一般应与接往单元上电连接器的项目代号一致。134
光电经纬仪
（19)
（19）1C44-5A
1BK12-5
（01）
1C13-5A
1C14-5
消防控制台
(104)）
六线笔表仪
某产品总布置图
（局部）
图2转接电连接器的绘制示例
QJ1931.7A—2005
QJ1931.7A—2005
5.6机械连接的表示方法图
各单元间的机械连接用虚线或双细实线表示，必要时可在围框线外适当位置切断标以箭头，并注明连接的去向，见图3。
至减速器
5.7线缆的汇总方法
单元11
单元12
图3单元间机械连接示例
5.7.1采用编制线缆目录的形式进行线缆汇总。线缆目录一般应绘制在总布置图首页中标题栏上方空白处。当图中线缆数量较多时，可用明细表予以汇总，并在图中空白处予以说明；也可用A4幅面单独按线缆目录格式绘制，作为图的续页。5.7.2总布置图中的全部线缆应汇总于“线缆目录”中，线缆目录表头格式见表1，尺寸按需要自定表中：“线缆号”栏填写电缆编号WX；“代号”栏填写电缆的设计文件代号；“名称”栏填写电缆的名称；“数量”栏填写图中装配电缆的总数量；“连接端”栏填写各电缆接往产品的代号。“备注”栏填写需说明的其它问题。
线缆号
5.8单元的汇总方法
连接端
5.8.1必要时，可采用编制单元目录的形式对单元进行汇总。单元目录一般应绘制在总布置图首页中标题栏上方空白处。也可用A4幅面单独按单元目录格式绘制，作为图的续页。5.8.2总布置图中的全部单元，根据需要可汇总于“单元目录”中，单元目录表头格式见表2，尺寸按需要自定。表中：“序号”栏填写.1、2·；“代号”栏填写单元的设计文件代号；“产品名称”栏填写单元的名称；“数量”栏填写图中单元的总数量；“备注”栏填写需说明的其它问题。表2
产品名称
技术要求
根据具体情况编制技术要求的内容。QJ1931.7A—2005
QJ1931.7A--2005
附录A
(资料性附录）
总布置图编制示例
图A.1示出了一号车总布置图（本图例仅为了理解绘图规则）在图中，单元按近似实际位置绘制，围框用细实线表示；在围框内标注该单元的名称、设计文件代号、产品代号；表示电缆的连线采用连续的方法、用粗实线绘制；在电缆的中部标出各电缆的编号；将电连接器接触件对数标在单元框内靠近相应电连接器图形符号处圆括号内；图中，编制了单元目录和技术要求。
本图中，线缆目录没有绘出，可采用A4幅面单独按单元目录格式绘制，作为图的续页。138
款盘编号
旧底图登记号
底图登记号
移位机柜
XX2.XXX.XXXMX
配套机柜2
遥控连接机柜
XX2.XXX.XXXMX
XX2.XXX.XXXNX
1.线绳在机柜后方均匀铺设，
接收机柜
XX2.XXX.XXXNX
(30)(36)
逐控机柜
XX2.XIX.XXXMX
车前进方向
配套机柜3
XX2.XXX.XXXNX
单元目录
XX2.XXX.XXXHX
XX2.XXX.XXXMX
产品名称
移位机柜
接收机柜
（正式图中电绩应全部列出)
XX2.XXX.XXXMX
遥控机柜
逐控接收机柜2
XX2.XXX.XXXMX
遥控接收机租1wwW.bzxz.Net
XX2.XXX.XXXMX
遥控接收机柜3
XX2.XXX.XXXMX
更改单号
设计任真030610
030611
030613
工艺何理
030615
配套机柜1
XX2.XXX.XXXHX
控制机柜
签字、日期
标审严格030616
030618
遥控机柜2
XI2.XXX.XXXX
遥控机柜3
XX2.XXX.XXXMX
逐差机柜4
XX2.XXX.XXXMX
阶疫标记
重量比例
共12页第1页
QJ1931.7A2005
一号车
总布置图
XX2.XXX.XXXBL
