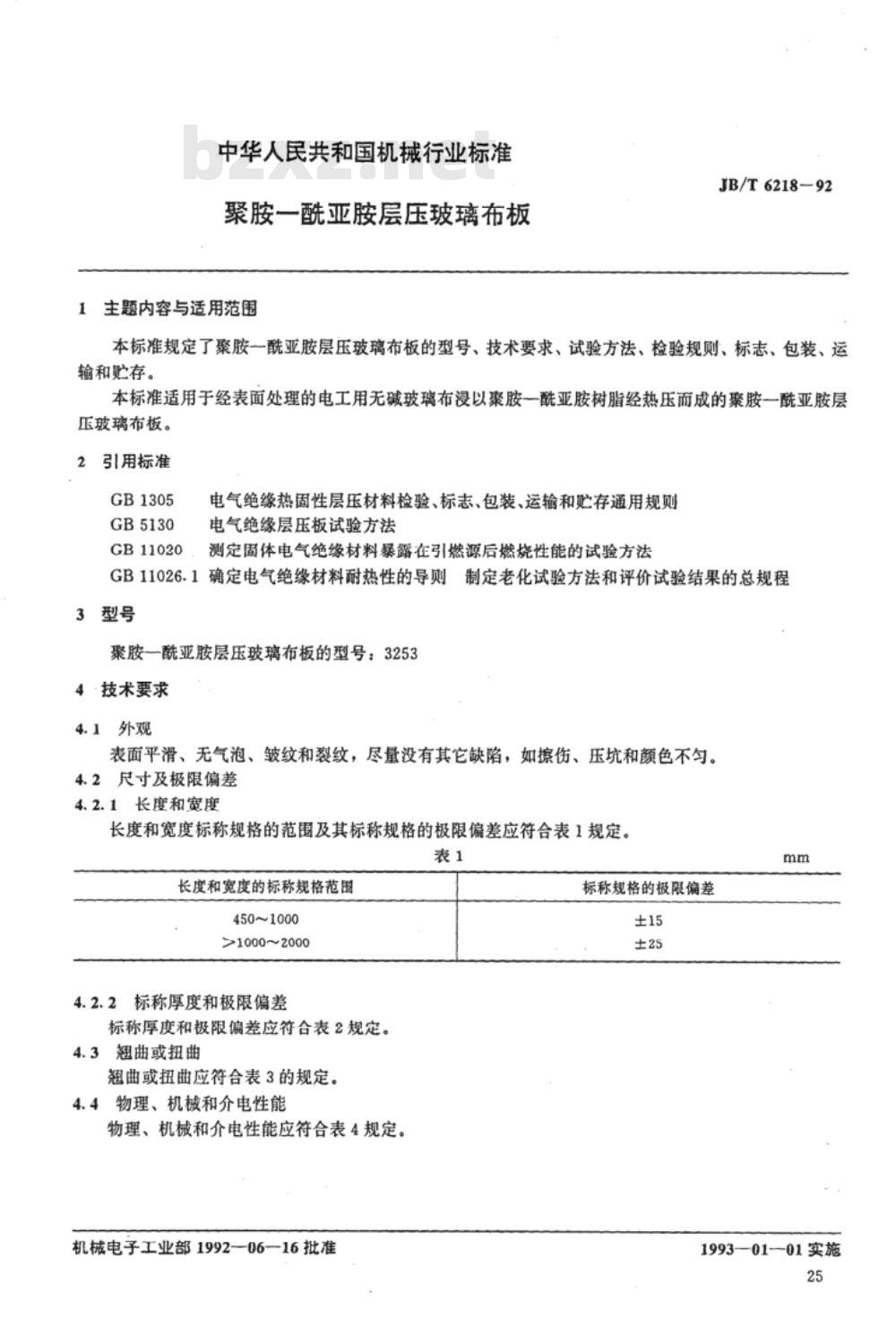

中华人民共和国机械行业标准 JB/T 6218—92 聚胺一酰亚胺层压玻璃布板技术条件 本标准规定了聚胺一酰亚胺层压玻璃布板的型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。适用于经过表面处理的电工用无碱玻璃布浸以聚胺一酰亚胺树脂经热压而成的层压玻璃布板。 2 引用标准 本标准引用了以下标准： GB1305 电气绝缘热固性层压材料检验、标志、包装、运输和贮存通用规则 GB5130 电气绝缘层压板试验方法 GB11020 测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法 GB11026.1 确定电气绝缘材料耐热性的导则 3 型号 聚胺一酰亚胺层压玻璃布板的型号：32534 4 技术要求 4.1 外观：表面平滑、无气泡、皱纹和裂纹，尽量没有其它缺陷，如擦伤、压坑和颜色不匀。 4.2 尺寸及极限偏差 4.2.1 长度和宽度：标称规格的范围及其标称规格的极限偏差应符合表1规定。 4.2.2 标称厚度和极限偏差：标称厚度和极限偏差应符合表2规定。 4.3 翘曲或扭曲：翘曲或扭曲应符合表3的规定。 4.4 物理、机械和介电性能：物理、机械和介电性能应符合表4规定。 表1 长度和宽度的标称规格范围 450~1000mm, >1000~2000mm 表2 标称厚度和极限偏差 标称厚度（mm）：0.5, 0.8, 1.0, 1.2, 1.5, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0 极限偏差（mm）：±0.12, ±0.12, ±0.15, ±0.18, ±0.22, ±0.25, ±0.30, ±0.35, ±0.40, ±0.50, ±0.60, ±0.70 表3 翘曲或扭曲的标准 翘曲或扭曲钢直尺长度1000mm时：0.5mm厚度：10mm；6mm厚度：8mm；8mm厚度：6mm 表4 指标名称及其要求 弯曲强度（垂直层向）：常态下：≥400MPa；高温下（180±5℃）：≥280MPa 冲击强度（缺口试样，简支梁法，侧向试验）：>50kJ/m² 耐电压（垂直层向）：温度90±2℃，变压器油中1min：≥35kV 耐电压（平行层向）：温度90±2℃，变压器油中1min：≥35kV 绝缘电阻（平行层向，浸水后）：≥1.0×10⁸Ω 介质损耗因数（1MHz，没水后）：≤0.03 相对介电常数（1MHz，浸水后）：≤5.5 吸水性：不低于BH：≥180mg 表5 耐电压指标值 厚度（mm）及指标值： 0.5mm: 9.0kV；0.6mm: 11kV；0.7mm: 12kV；...；30mm: 29kV 表6 吸水性指标 厚度（mm）及指标值： 0.5mm: 25mg；0.6mm: 26mg；...；25mm: 70mg 注：表5和表6中的厚度系指实测平均值。如果厚度在表中所列两个厚度之间，使用内插法确定指标值。如果厚度大于3mm，应压板单面加工到3mm，然后进行试验。
