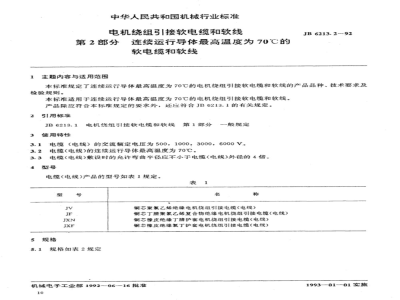

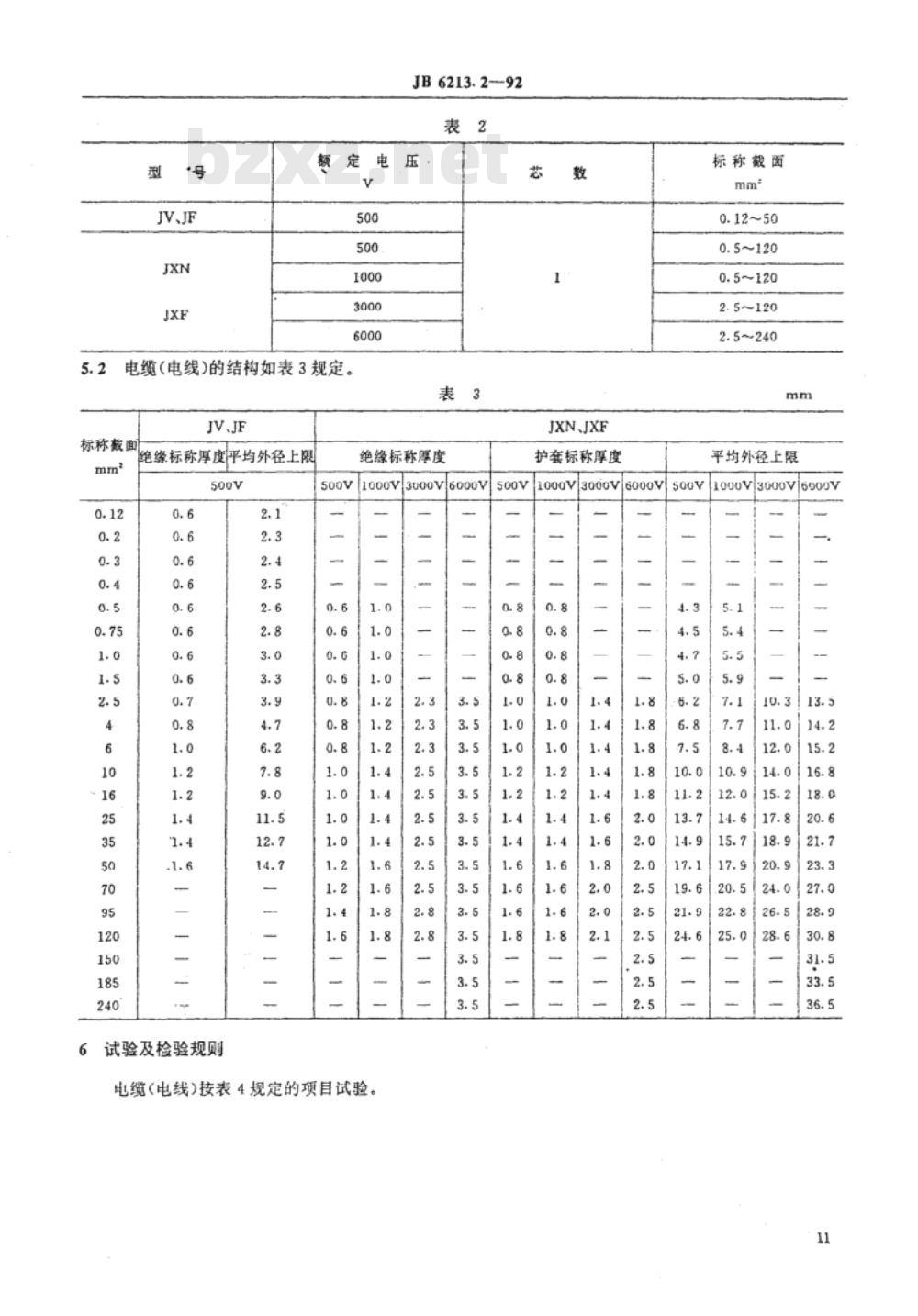

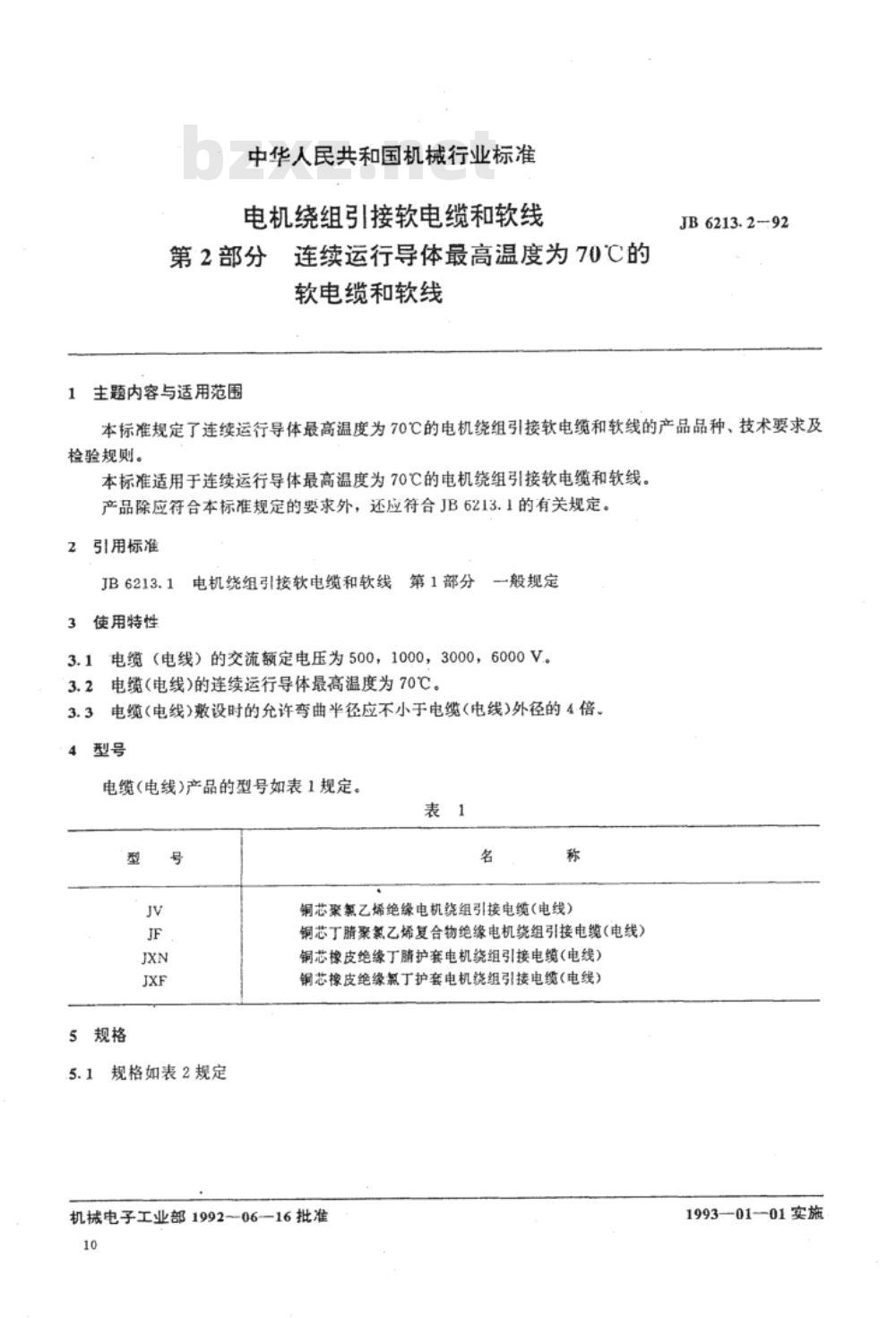

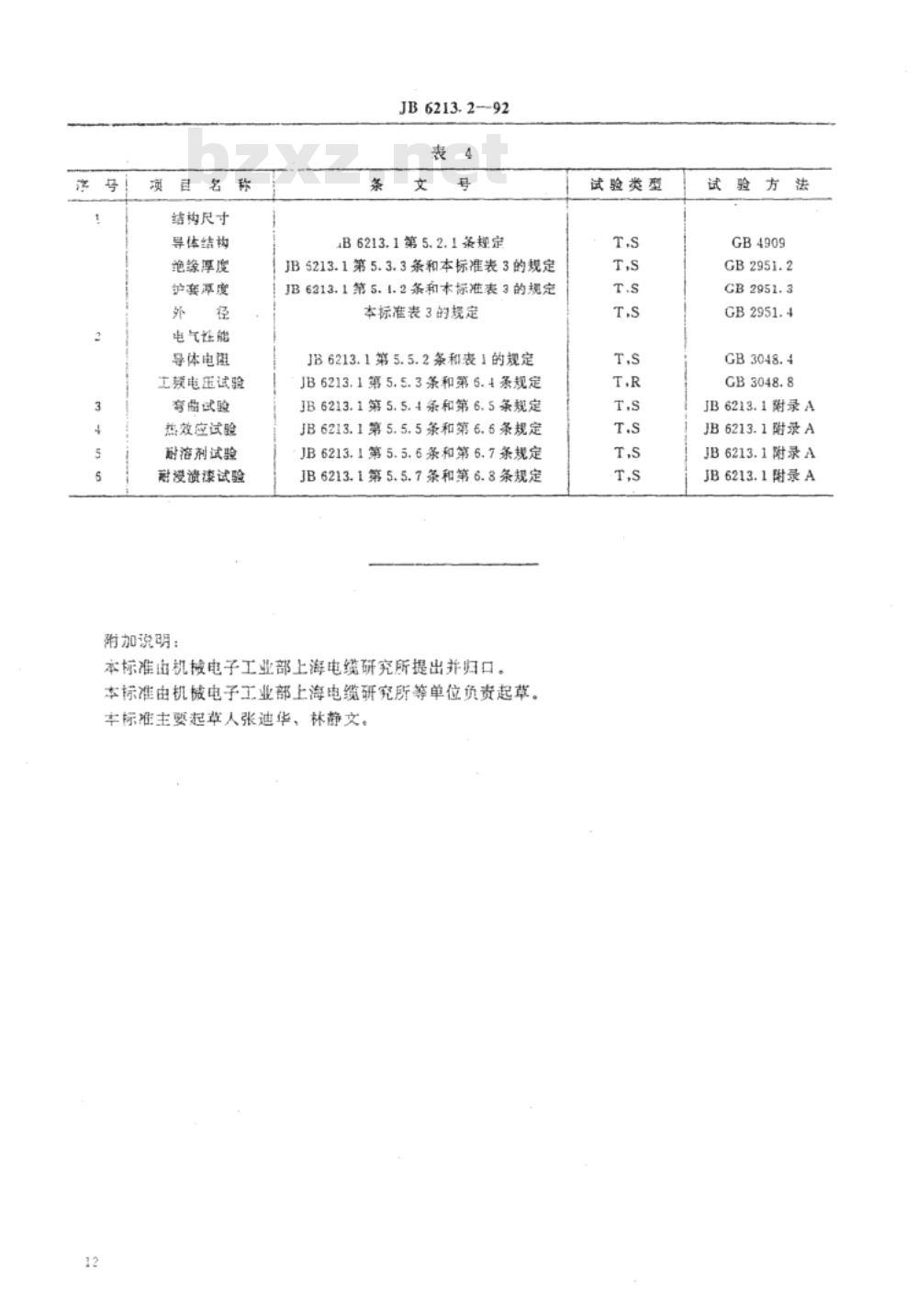

中华人民共和国机械行业标准 电机绕组引接软电缆和软线 第2部分 连续运行导体最高温度为70℃的软电缆和软线 1992-06-16发布 中华人民共和国机械电子工业部 1993-01-01实施 1. 主题内容与适用范围 本标准规定了连续运行导体最高温度为70℃的电机绕组引接软电缆和软线的产品品种、技术要求及检验规则。本标准适用于连续运行导体最高温度为70℃的电机绕组引接软电缆和软线。产品除应符合本标准规定的要求外，还应符合JB6213.1的有关规定。 2. 引用标准 JB6213.1 电机绕组引接软电缆和软线第1部分 3. 使用特性 3.1 电缆（电线）的交流额定电压为500V、1000V、3000V、6000V。 3.2 电缆（电线）的连续运行导体最高温度为70℃。 3.3 电缆（电线）敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍。 4. 电缆（电线）产品的型号 型号如表1规定： 表1：型号 JV、JF、JXN、JXF 5. 规格 5.1 规格如表2规定 表2：额定电压及结构 | 型号 | 额定电压（V） | 电缆结构 | |------|----------------|----------| | JV、JF | 500, 1000, 3000, 6000 | 铜芯聚氯乙烯绝缘电缆（电线） | JXN、JXF | 500, 1000, 3000, 6000 | 铜芯橡皮绝缘电缆（电线） 5.2 型号如表3规定 表3：电缆结构 | 标称截面 (mm²) | 导体根数/单线标称直径 (mm) | |----------------|---------------------------| | 0.12 | 7/0.15 | | 0.2 | 12/0.15 | | 0.3 | 16/0.15 | | 0.4 | 23/0.15 | | 0.5 | 16/0.20 | | 0.75 | 24/0.20 | | 1.0 | 32/0.20 | | 1.5 | 30/0.25 | | 2.5 | 49/0.25 | | 4 | 56/0.30 | | 6 | 84/0.30 | | 10 | 84/0.40 | | 16 | 126/0.40 | | 25 | 196/0.40 | | 35 | 276/0.40 | | 50 | 396/0.40 | | 70 | 360/0.50 | | 95 | 475/0.50 | | 120 | 608/0.50 | | 150 | 756/0.50 | | 185 | 925/0.50 | | 240 | 1221/0.50 | 5.3 绝缘标称厚度 | 额定电压 | 500V | 1000V | 3000V | 6000V | |----------|------|-------|-------|-------| | 0.12-1.0 | 0.6 | 1.0 | 1.2 | 1.4 | | 1.5-16 | 1.0 | 1.2 | 1.4 | 1.6 | | 25-50 | 1.2 | 1.4 | 1.6 | 1.8 | | 70-240 | 1.4 | 1.6 | 1.8 | 2.0 | 6. 试验及检验规则 电缆（电线）按表4规定的项目试验。 表4：试验项目 | 项目 | 试验方法 | |------|----------| | 2.1 | 外观检查 | | 2.2 | 导体电阻 | | 2.3 | 绝缘电阻 | | 2.4 | 机械强度 | | 2.5 | 弯曲试验 | | 2.6 | 耐电压试验 | | 2.7 | 热稳定性 | | 2.8 | 外径尺寸 | 7. 实施 本标准由机械电子工业部于1992年06月16日批准，1993年01月01日实施。
