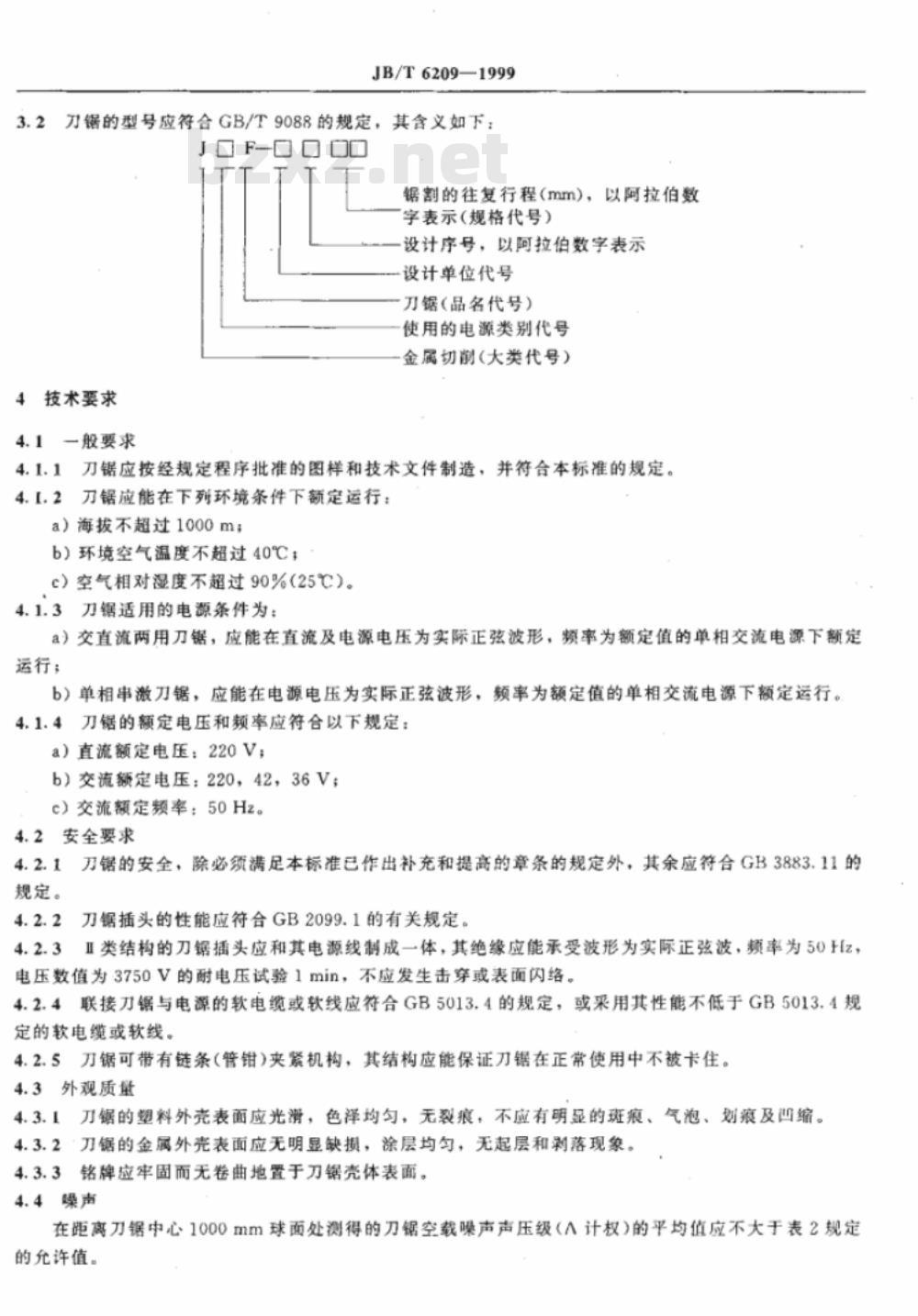

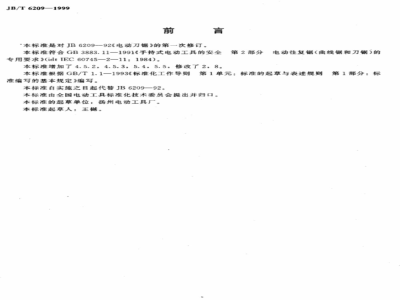

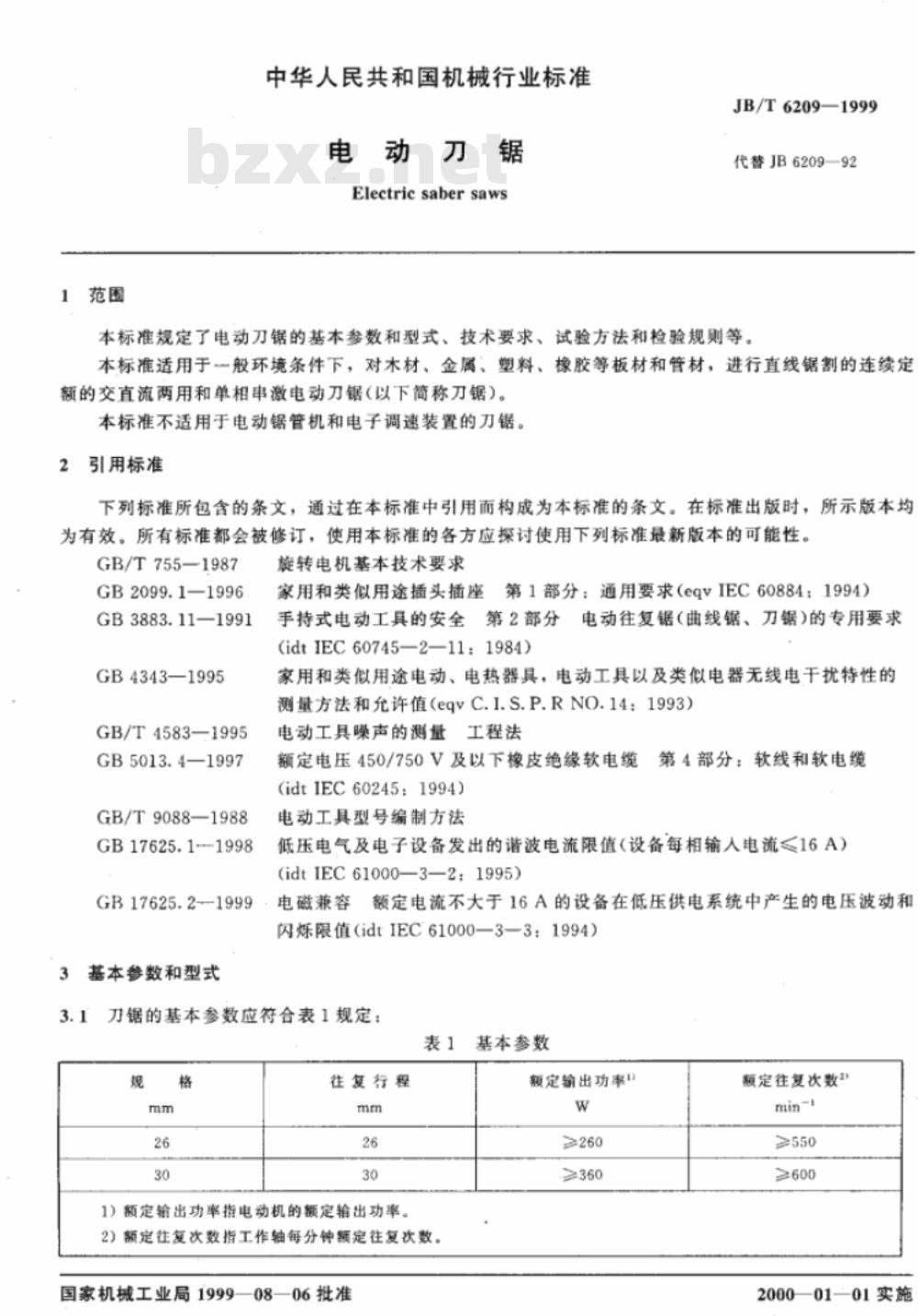

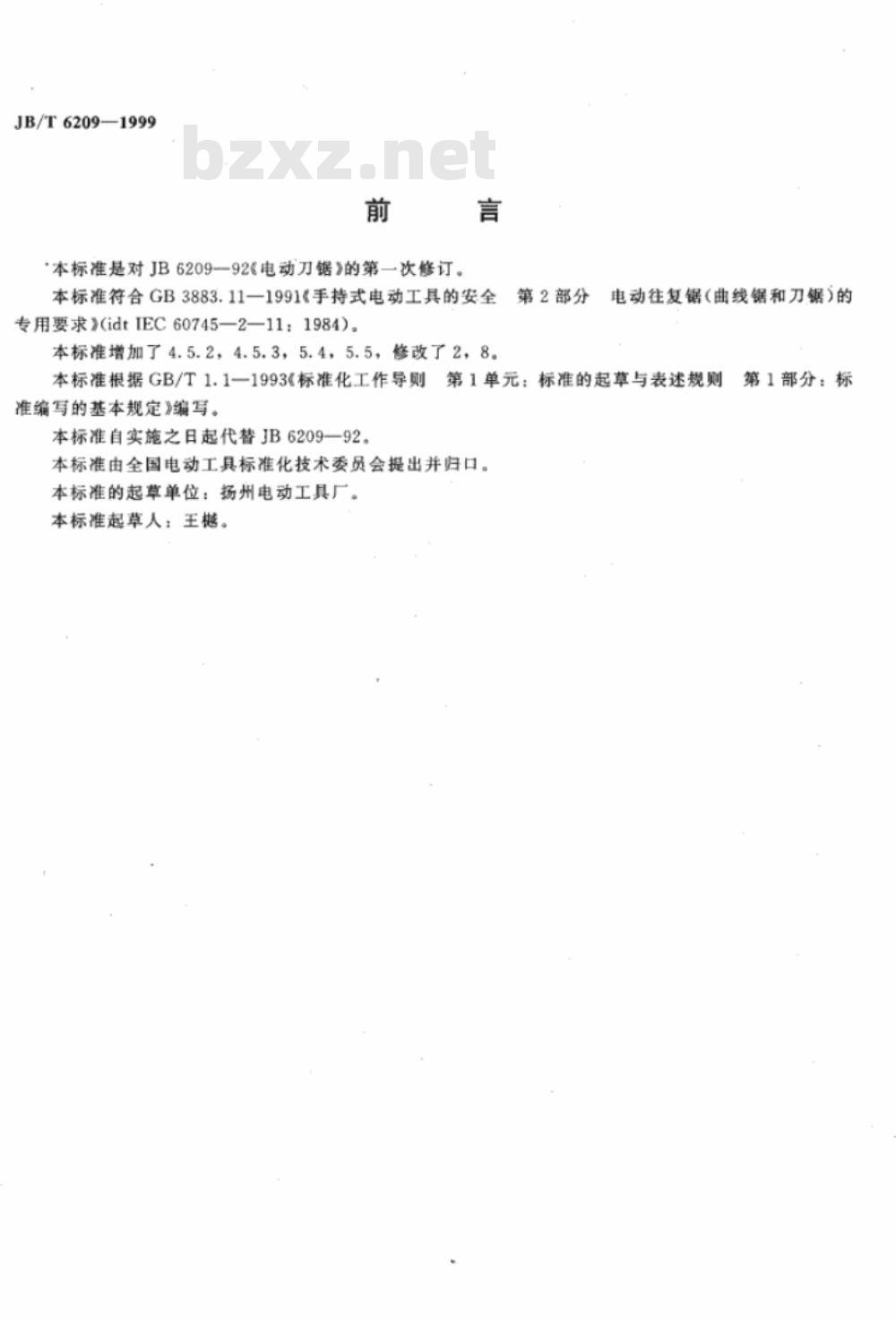

中华人民共和国机械行业标准 JB/T 6209-1999 电动刀锯 本标准是对JB6209-92电动刀锯的第一次修订。本标准符合GB3883.11—1991《手持式电动工具的安全 第2部分 专用要求》(idt IEC60745—2—11：1984)。 本标准增加了4.5.2、4.5.3、5.4、5.5，并修改了2、8。 本标准根据GB/T 1.1-1993《标准化工作导则 第1单元：标准的起草与表述规则》编写。 本标准自实施之日起代替JB6209-92，由全国电动工具标准化技术委员会提出并归口。 标准的起草单位：扬州电动工具厂。 本标准起草人：王樾。 1. 范围 本标准规定了电动刀锯的基本参数、技术要求、试验方法和检验规则等。适用于一般环境条件下，使用于木材、金属、塑料、橡胶等板材和管材进行直线锯割的交直流两用和单相串激电动刀锯（以下简称刀锯）。 本标准不适用于电动锯管机和电子调速装置的刀锯。 2. 引用标准 下列标准通过在本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 755—1987 GB 2099.1—1996 GB 3883.11—1991 GB 4343—1995 GB/T 4583—1995 GB 5013.4—1997 GB/T 9088—1988 GB 17625.1-1998 GB 17625.2-1999 3. 基本参数和型式 3.1 刀锯的基本参数应符合表1规定： 最大往复行程（mm）：26 30 额定输出功率（W）：≥260 360 额定往复次数（min-1）：550 ≥600 1) 额定输出功率指电动机的额定输出功率。 2) 额定往复次数指工作轴每分钟额定往复次数。 3.2 刀锯的型号应符合GB/T 9088的规定，其含义如下： 锯割的往复行程（mm），以阿拉伯数字表示（规格代号） 设计序号，以阿拉伯数字表示 设计单位代号 刀锯（品名代号） 使用的电源类别代号 金属切削（大类代号） 4. 技术要求 4.1 一般要求 4.1.1 刀锯应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 刀锯应能在下列环境条件下额定运行： a) 海拔不超过1000m； b) 环境空气温度不超过40℃； c) 空气相对湿度不超过90%（25℃）。 4.1.3 刀锯适用的电源条件为： a) 交直流两用刀锯，应能在直流及电源电压为实际正弦波形，频率为额定值的单相交流电源下额定运行； b) 单相串激刀锯，应能在电源电压为实际正弦波形，频率为额定值的单相交流电源下额定运行。 4.1.4 刀锯的额定电压和频率应符合以下规定： a) 直流额定电压：220V； b) 交流额定电压：220V、42V、36V； c) 交流额定频率：50Hz。 4.2 安全要求 4.2.1 刀锯的安全，除必须满足本标准已作出补充和提高的章节的规定外，其余应符合GB3883.11的规定。 刀锯插头的性能应符合GB2099.1的有关规定。 4.2.2 Ⅱ类结构的刀锯插头应和其电源线制成一体，其绝缘应能承受波形为实际正弦波，频率为50Hz，电压为3750V的耐电压试验，历时1分钟，不应发生击穿或表面闪络。 4.2.3 联接刀锯与电源的电缆或电线应符合GB5013.4的规定，或采用其性能不低于GB5013.4规定的软电缆或软线。
