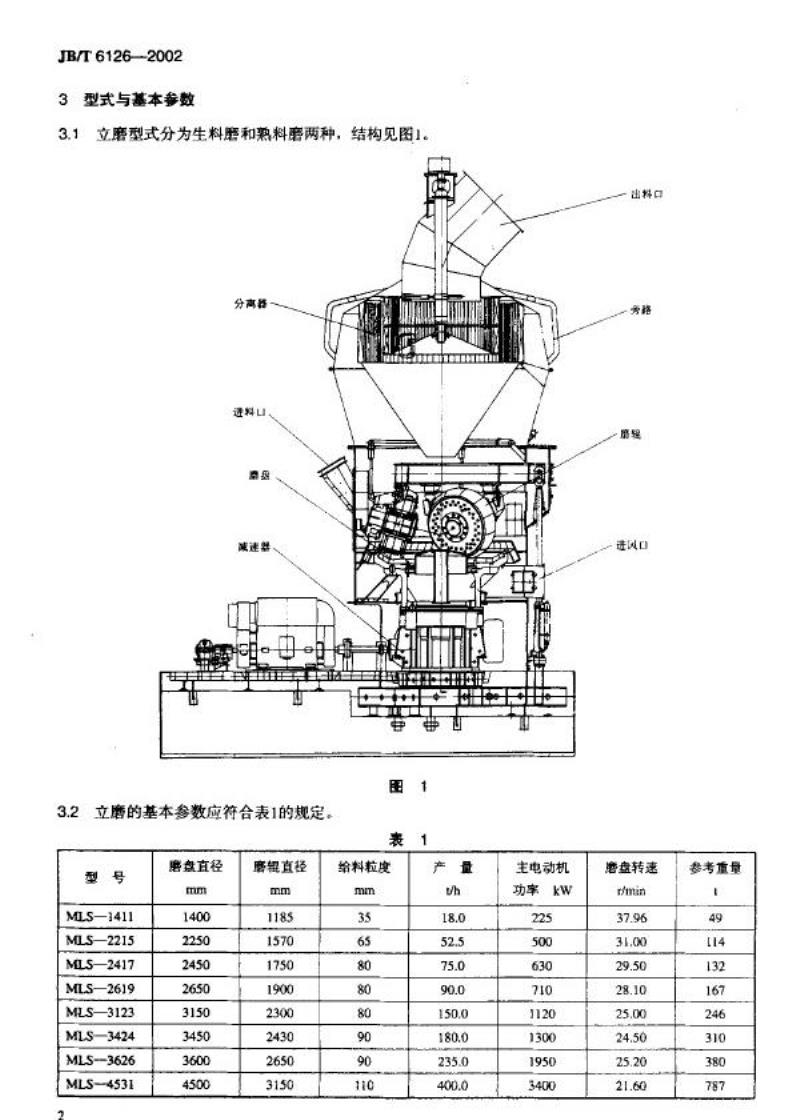

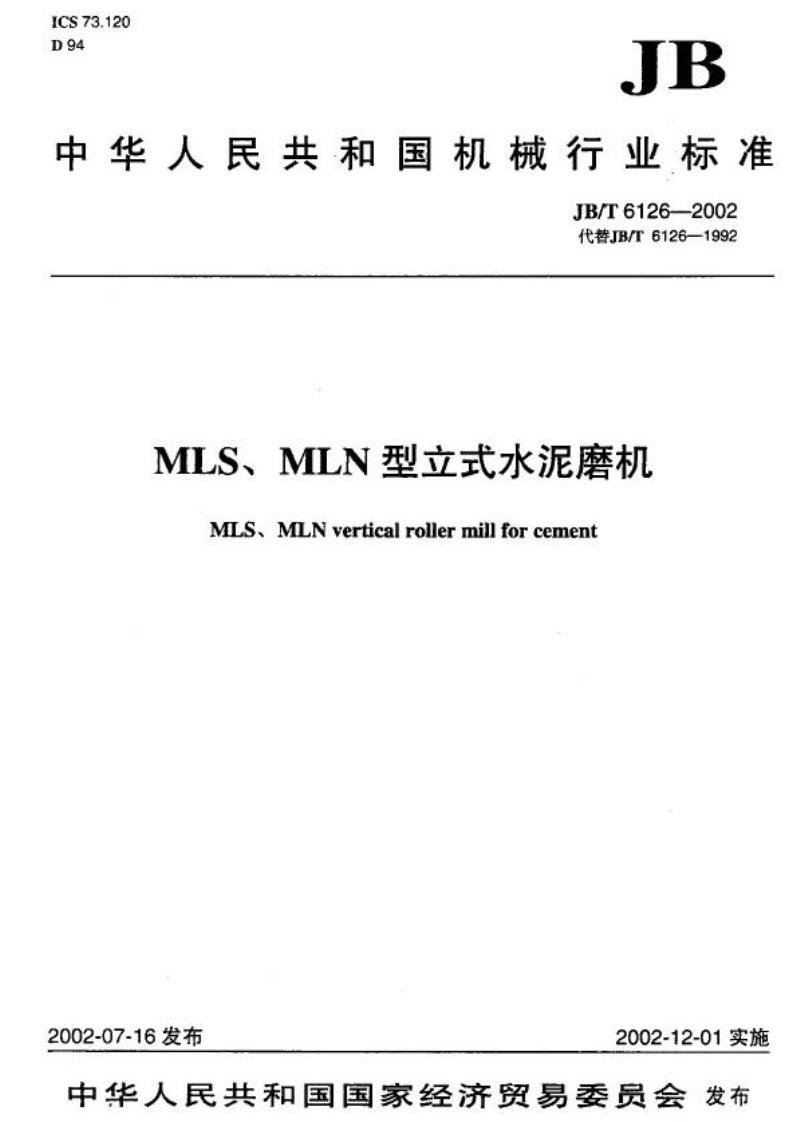

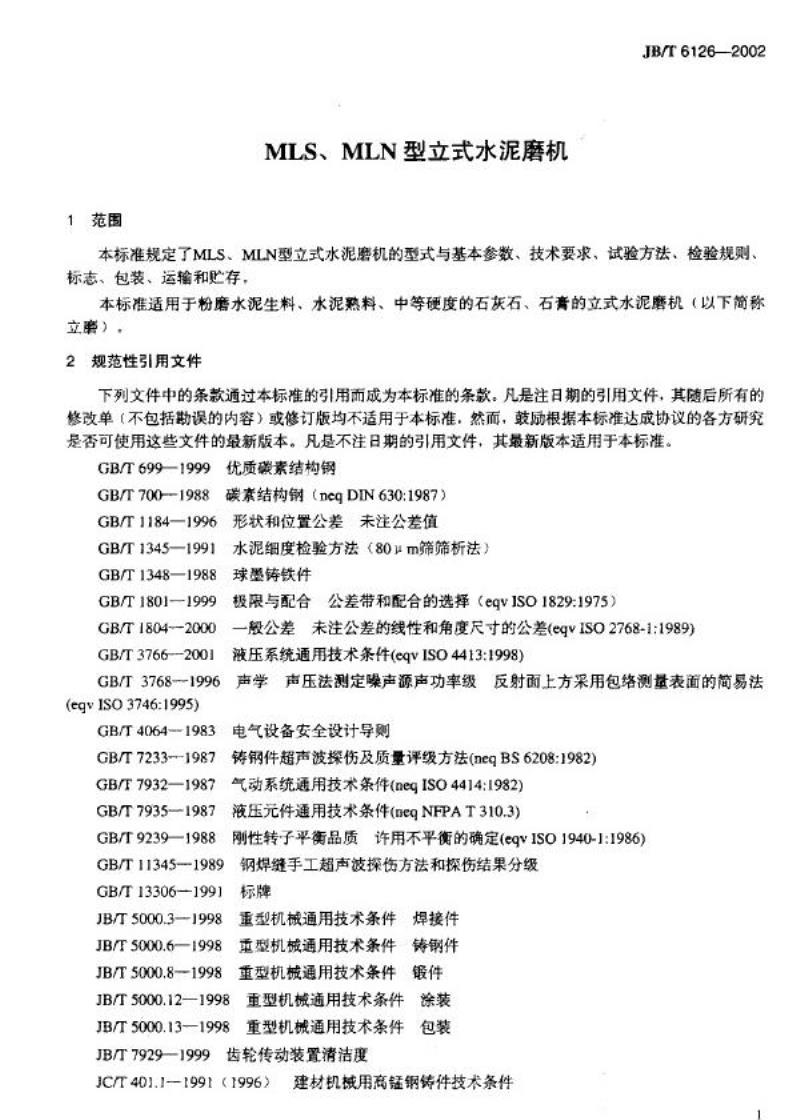

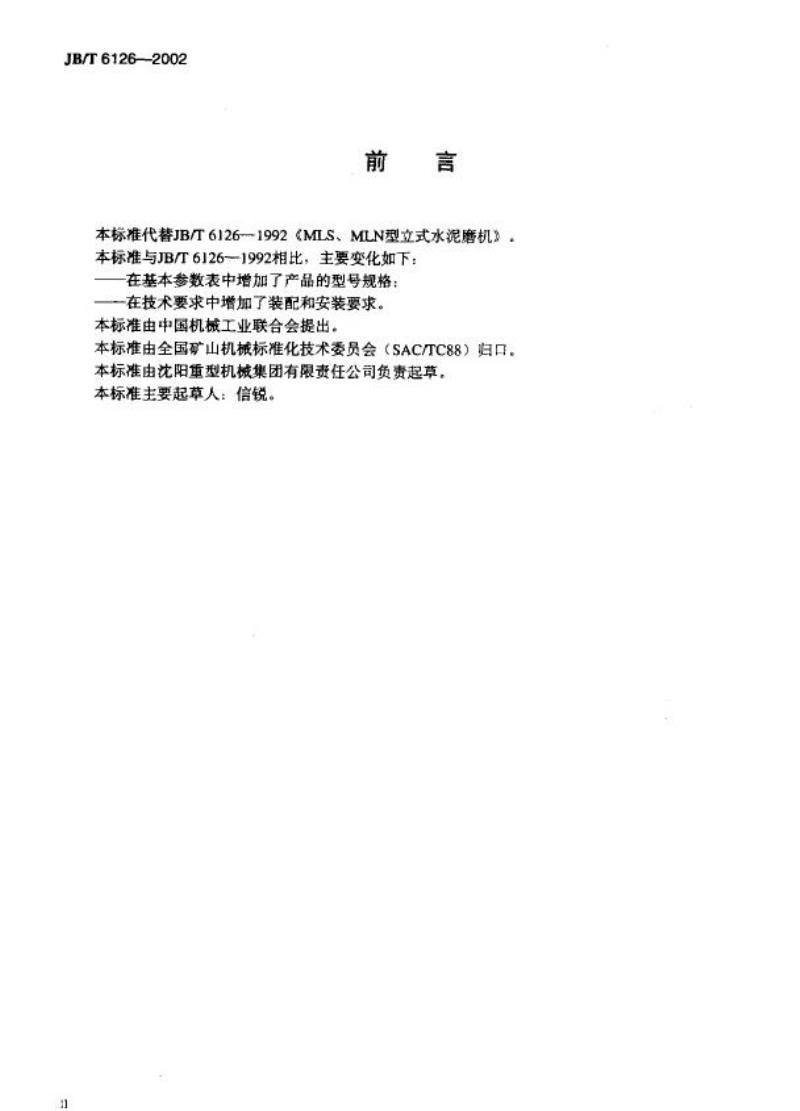

中华人民共和国机械行业标准 JB/T 6126—2002 代替JB/T 6126—1992 MLS、MLN型立式水泥磨机 发布：2002-07-16 实施：2002-12-01 中华人民共和国国家经济贸易委员会发布 前言 本标准代替JB/T 6126-1992《MLS、MLN型立式水泥磨机》。本标准与JB/T 6126—1992相比，主要变化如下：在基本参数表中增加了产品的型号规格；在技术要求中增加了装配和安装要求。本标准由中国机械工业联合会提出，由全国矿山机械标准化技术委员会（SAC/TC88）归口，由沈阳重型机械集团有限责任公司负责起草。本标准主要起草人：信锐。 1 范围 本标准规定了MLS、MLN型立式水泥磨机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于粉磨水泥生料、水泥熟料、中等硬度的石灰石、石膏的立式水泥磨机（以下简称立磨）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T 699—1999 优质碳素结构钢 - GB/T 700—1988 碳素结构钢 - GB/T 1184—1996 形状和位置公差未注公差值 - GB/T 1345—1991 水泥细度检验方法（80um筛筛析法） - GB/T 1348—1988 球墨铸铁件 - GB/T 1801—1999 极限与配合公差带和配合的选择 - GB/T 3766—2001 液压系统通用技术条件 - GB/T 3768—1996 声学声压法测定噪声源声功率级 3 型式与基本参数 3.1 立磨型式分为生料磨和熟料磨两种，结构见图1。 3.2 立磨的基本参数应符合表1的规定。 表1 立磨基本参数 | 型号 | MLS-1411 | MLS-2215 | MLS-2417 | MLS-2619 | MLS-3123 | MLS-3424 | MLS-3626 | MLS-4531 | |-------------|----------|----------|----------|----------|----------|----------|----------|----------| | 磨盘直径 (mm) | 1400 | 2250 | 2450 | 2650 | 3150 | 3450 | 3600 | 4500 | | 磨辊直径 (mm) | 1185 | 1570 | 1750 | 1900 | 2300 | 2430 | 2650 | 3150 | | 给料粒度 (mm) | 35 | 65 | 80 | 80 | 80 | 90 | 90 | 100 | | 产量 (t/h) | 18.0 | 52.5 | 75.0 | 90.0 | 150.0 | 180.0 | 200.0 | 250.0 |
