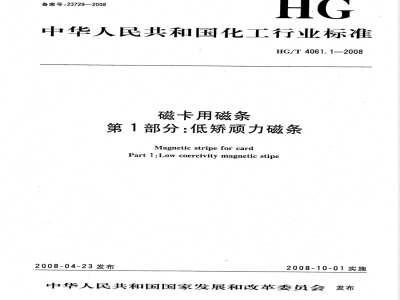

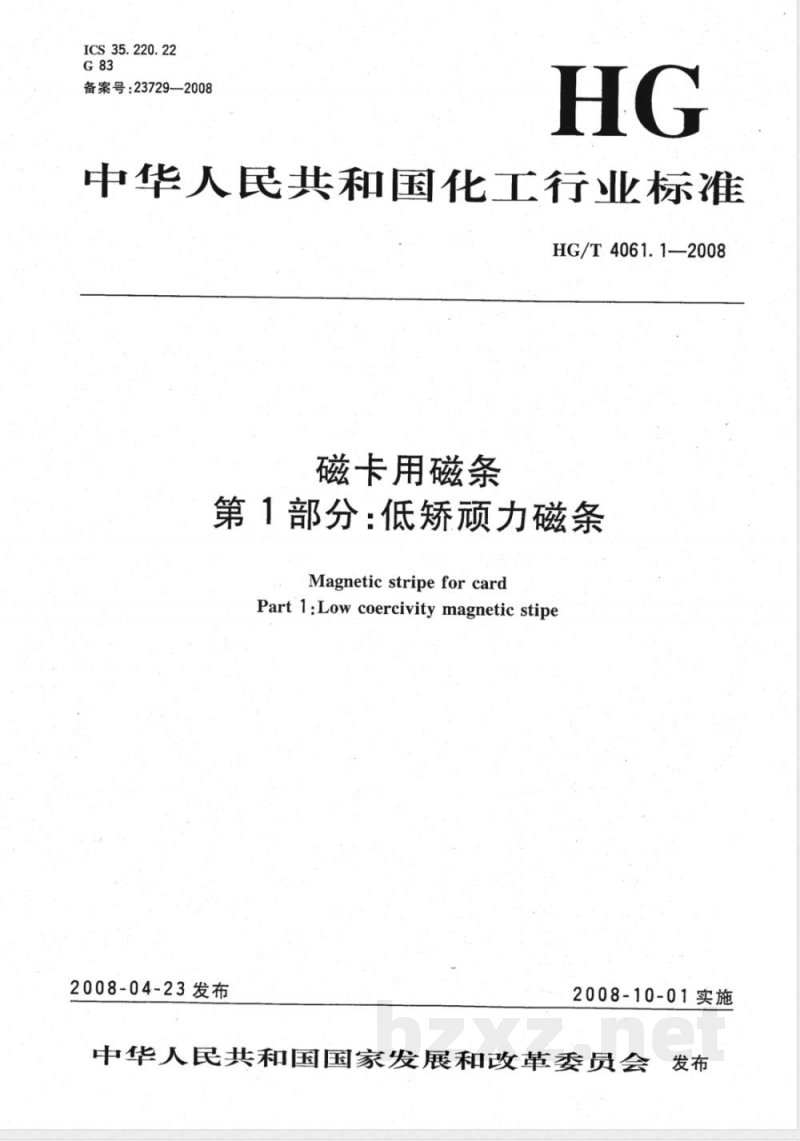

ICS35.220.22
备案号：23729--2008
中华人民共和国化工行业标准
HG/T4061.1—2008
磁卡用磁条
第1部分：低矫顽力磁条
Magnetic stripefor card
Part 1:Low coercivity magnetic stipe2008-04-23发布
2008-10-01实施
中华人民共和国国家发展和改革委员会·发布

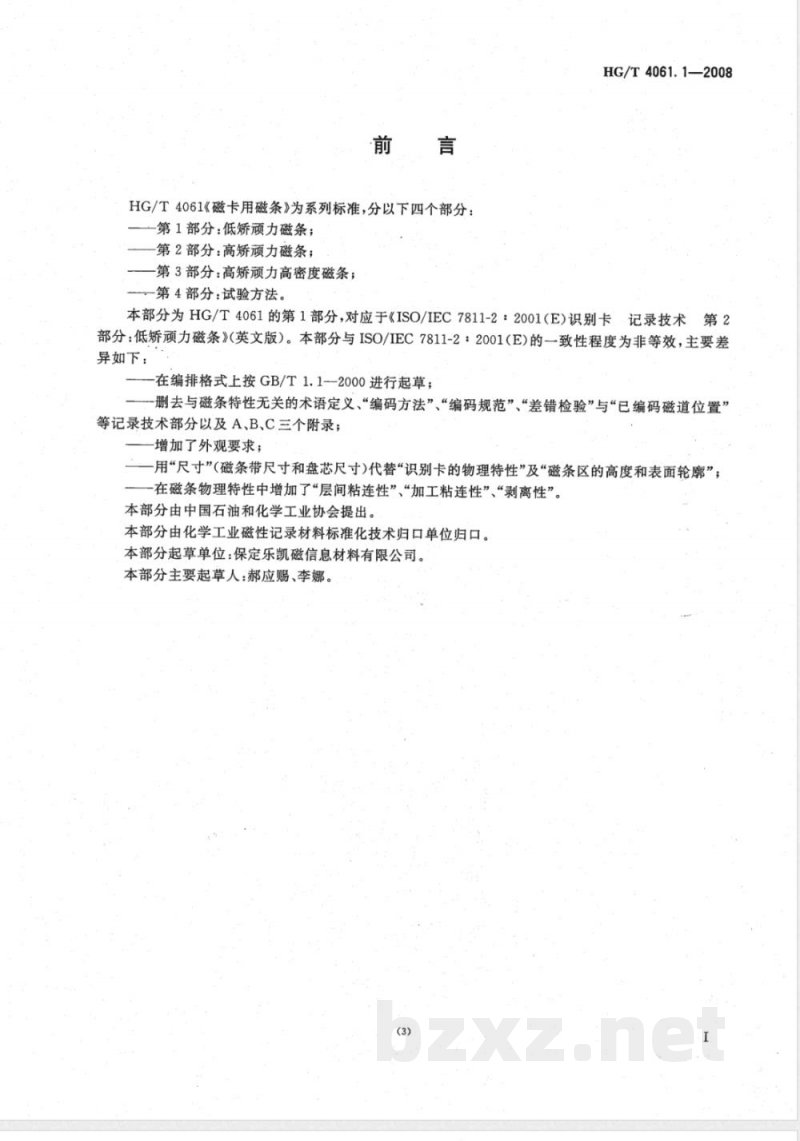

HG/T4061《磁卡用磁条》为系列标准，分以下四个部分：第1部分：低矫顽力磁条；
第2部分：高矫顽力磁条；
一第3部分：高矫顽力高密度磁条；一第4部分：试验方法，
HG/T4061.1—2008
本部分为HG/T4061的第1部分，对应于《ISO/IEC7811-2：2001（E)识别卡.记录技术第2部分：低矫顽力磁条》（英文版）。本部分与ISO/IEC7811-2：2001（E)的一致性程度为非等效，主要差异如下：
在编排格式上按GB/T1.1—2000进行起草；一删去与磁条特性无关的术语定义、“编码方法”“编码规范”、“差错检验”与“已编码磁道位置”等记录技术部分以及A、B、C三个附录；增加了外观要求；
用“尺寸”（磁条带尺寸和盘芯尺寸)代替“识别卡的物理特性”及“磁条区的高度和表面轮廓”；在磁条物理特性中增加了“层间粘连性”、“加工粘连性”、“剥离性”。本部分由中国石油和化学工业协会提出。本部分由化学工业磁性记录材料标准化技术归口单位归口。本部分起草单位：保定乐凯磁信息材料有限公司。本部分主要起草人：郝应赐、李娜。(3)

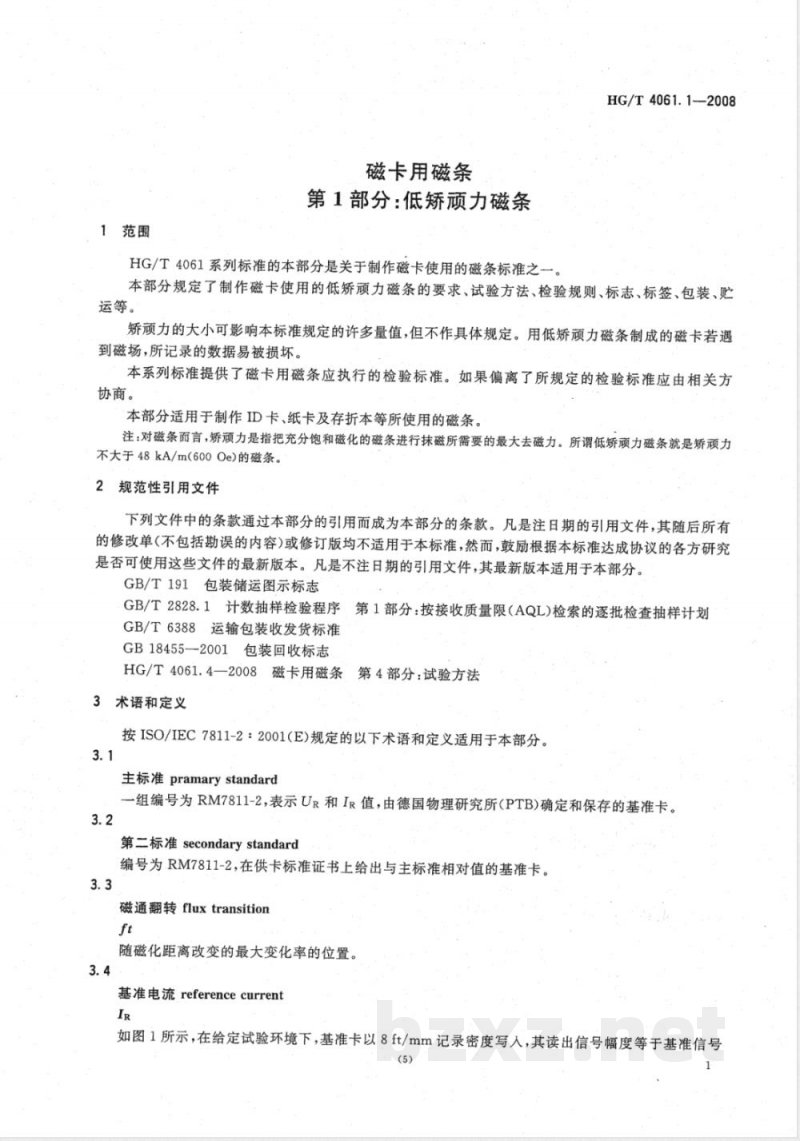

1范围
磁卡用磁条
第1部分：低矫顽力磁条
HG/T4061.1—2008
HG/T4061系列标准的本部分是关于制作磁卡使用的磁条标准之一本部分规定了制作磁卡使用的低矫顽力磁条的要求、试验方法、检验规则、标志、标签、包装、贮运等。
矫顽力的大小可影响本标准规定的许多量值，但不作具体规定。用低矫顽力磁条制成的磁卡若遇到磁场，所记录的数据易被损坏。本系列标准提供了磁卡用磁条应执行的检验标准。如果偏离了所规定的检验标准应由相关方协商。
本部分适用于制作ID卡、纸卡及存折本等所使用的磁条。注：对磁条而言，矫顽力是指把充分饱和磁化的磁条进行抹磁所需要的最大去磁力。所谓低矫顽力磁条就是矫顽力不大于48kA/m(600Oe)的磁条。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检查抽样计划GB/T6388运输包装收发货标准
GB18455—2001包装回收标志
HG/T4061.4一2008磁卡用磁条第4部分：试验方法3术语和定义
按ISO/IEC7811-2：2001(E)规定的以下术语和定义适用于本部分。主标准pramary standard
一组编号为RM7811-2，表示UR和IR值，由德国物理研究所(PTB)确定和保存的基准卡。第二标准secondarystandard
编号为RM7811-2，在供卡标准证书上给出与主标准相对值的基准卡。磁通翻转fluxtransition
随磁化距离改变的最大变化率的位置。基准电流reference current
如图1所示，在给定试验环境下，基准卡以8ft/mm记录密度写入，其读出信号幅度等于基准信号(5)
HG/T4061.1—2008

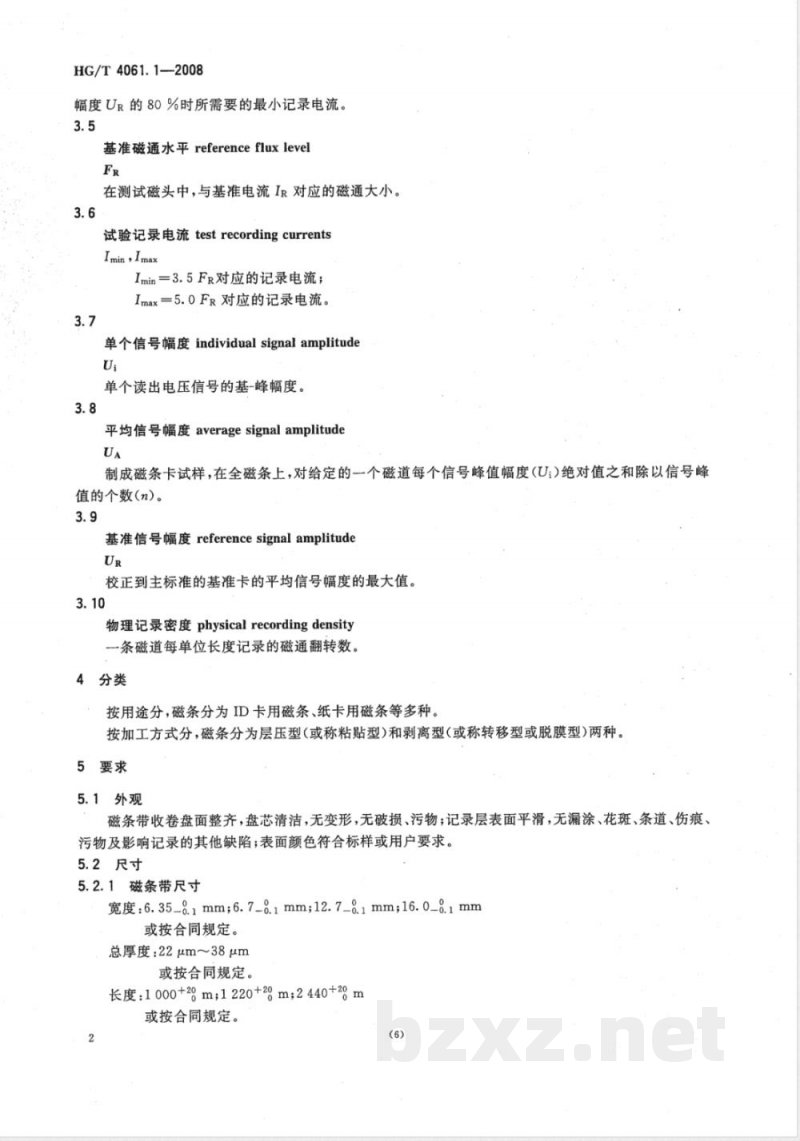

幅度UR的80%时所需要的最小记录电流。3.5
基准磁通水平referencefluxlevelFR
在测试磁头中，与基准电流IR对应的磁通大小。3.6
试验记录电流testrecordingcurrentsImin，Imax
Imin=3.5FR对应的记录电流；
Imax=5.0FR对应的记录电流。
单个信号幅度individual signal amplitudeU
单个读出电压信号的基-峰幅度。3.8
平均信号幅度averagesignalamplitudeUA
制成磁条卡试样，在全磁条上，对给定的一个磁道每个信号峰值幅度（U:)绝对值之和除以信号峰值的个数(n）。
基准信号幅度referencesignal amplitudeUR
校正到主标准的基准卡的平均信号幅度的最大值。3.10
物理记录密度physicalrecordingdensity一条磁道每单位长度记录的磁通翻转数。4分类
按用途分，磁条分为ID卡用磁条、纸卡用磁条等多种。按加工方式分，磁条分为层压型（或称粘贴型）和剥离型（或称转移型或脱膜型)两种。5要求
5.1外观
磁条带收卷盘面整齐，盘芯清洁，无变形，无破损、污物；记录层表面平滑，无漏涂、花斑、条道、伤痕、污物及影响记录的其他缺陷；表面颜色符合标样或用户要求。5.2尺寸
5.2.1磁条带尺寸
宽度：6.35_8.,mm;6.7_8.1mm;12.7_8.1mm;16.08.1mm或按合同规定。
总厚度：22μm~38μm
或按合同规定。
长度：1000+2%m;1220+2gm;2440+2%m或按合同规定。
5.2.2.盘芯尺寸免费标准bzxz.net
HG/T4061.1—2008

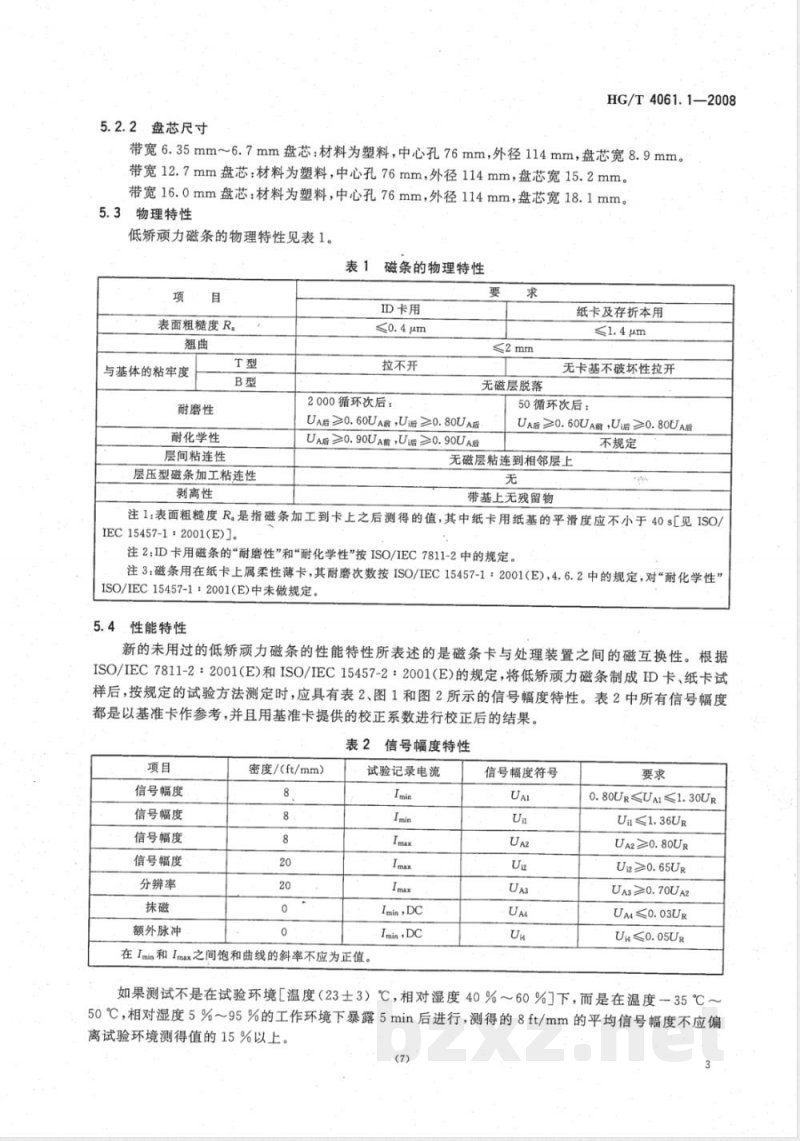

带宽6.35mm~6.7mm盘芯：材料为塑料，中心孔.76mm，外径114mm，盘芯宽8.9mm。带宽12.7mm盘芯：材料为塑料，中心孔76mm，外径114mm，盘芯宽15.2mm。带宽16.0mm盘芯：材料为塑料，中心孔76mm，外径114mm，盘芯宽18.1mm。5.3物理特性
低矫顽力磁条的物理特性见表1。表1磁条的物理特性
表面粗糙度R
与基体的粘牢度
耐磨性
耐化学性
层间粘连性
层压型磁条加工粘连性
剥离性
ID卡用
拉不开
2000循环次后：
纸卡及存折本用
≤2mm
≤1.4μm
无卡基不破坏性拉开
无磁层脱落
50循环次后：
UA后≥0.60UA前，U垢≥0.80UA后UA后≥0. 90UA前，U垢≥0.90UA后UA后≥0.60UA前，U谱≥0.80UA后不规定
无磁层粘连到相邻层上
带基上无残留物
注1：表面粗糙度R是指磁条加工到卡上之后测得的值，其中纸卡用纸基的平滑度应不小于40s[见ISO/IEC15457-1:2001(E)J。
注2：ID卡用磁条的“耐磨性”和“耐化学性”按ISO/IEC7811-2中的规定。注3：磁条用在纸卡上属柔性薄卡，其耐磨次数按ISO/IEC15457-1：2001（E），4.6.2中的规定，对“耐化学性”ISO/IEC15457-1：2001(E)中未做规定。5.4.性能特性
新的未用过的低矫顽力磁条的性能特性所表述的是磁条卡与处理装置之间的磁互换性。根据ISO/IEC7811-2：2001(E)和ISO/IEC15457-2：2001(E)的规定，将低矫顽力磁条制成ID卡、纸卡试样后，按规定的试验方法测定时，应具有表2、图1和图2所示的信号幅度特性。表2中所有信号幅度都是以基准卡作参考，并且用基准卡提供的校正系数进行校正后的结果。表2信号幅度特性
信号幅度
信号幅度
信号幅度
信号幅度
分辨率
额外脉冲
密度/（ft/mm）
试验记录电流
Imin,DC
Imin,DC
在Imia和Imax之间饱和曲线的斜率不应为正值。信号幅度符号
0. 80UR≤UA1≤1. 30UR
Ui≤1.36UR
UA2≥0.80UR
Ui2≥0.65UR
UA3≥0. 70UA2
Uu≤0.05UR
如果测试不是在试验环境［温度（23士3）℃，相对湿度40%～60%下，而是在温度一35℃~50℃，相对湿度5%～95%的工作环境下暴露5min后进行，测得的8ft/mm的平均信号幅度不应偏离试验环境测得值的15%以上。
HG/T4061.1---2008
校正到主标准的
举例曲线
记录电流
注：该曲线规定了主标准卡的响应，窗口参数规定了磁条卡在机读环境中的工作范围。图18ft/mm密度下基准卡饱和曲线及待测幅度允差范围磁通翻转
磁通翻转
磁通翻转
图2波形例
6试验方法
按HG/T4061.4—2008规定的方法。7检验规则
磁通翻转
7.1出厂检验由供方质量监督部门负责进行，保证出厂产品批符合本标准规定，并附产品合格证明。7.2需方的验收检验，应按合同规定进行。如有异议，应以书面形式在三个月之内向供方提出。若需仲裁由双方协商确定。
如无合同规定，经需方同意也可按以下规则进行验收。(8)
7.2.1组批
以同一型号、相同规格同时到货的量为检验批。7.2.2检验项目与抽样方案
如表3所示。
表3检验项目与抽样方案
总厚度
耐磨性
耐化学性
表面粗糙度Ra
粘牢度
剥离性
层间粘连性
加工粘连性
信号幅度特性
：抽样方法
检验水平
HG/T4061.1--2008
抽样方案
正常检验二次
正常检验二次
正常检验二次
按GB/T2828.1用简单随机抽样法进行计数抽样，抽样单位为包装箱，每箱抽一件产品。7.2.4批合格与否的判定
按表3规定的抽样方案所对应的接收数Ac和拒收数Re判受检批是否合格。8标志、标签、包装、贮运
8.1标志与标签
包装箱上应有以下标志和标签
商标、产品名称、规格、型号、执行标准号等。a）
b）厂名、厂址。
c）符合GB/T191和GB/T6388要求的包装储运图示标志，收发货标志，以及符合GB18455要求的包装回收标志等。
8.2包装
包装应保证磁卡用磁条在正常贮运过程中免受机械、物理损伤和周围环境的影响。8.3＇贮运
8.3.1搬运
搬运时应稳持稳放，避免摔碰、撞击和包装箱破裂、变形。8.3.2购存
在不用于生产期间，磁卡用磁条应在原包装内保存，按包装箱上的相关标记放置，并远离可能产生磁场的地方。
HG/T4061.1—2008
Identification cards—-Recording technique-Part2:Magnetic stripe-ISO/IEC7811-2：2001(E)
Lowcoercivity
ISO/IEC15457-1：2001(E)
teristics
ISO/IEC15457-2：2001(E)
ing techniques
Identification cards—Thin flexible cards—Partl:Physical charac-Identification cards--Thin flexible cards—Part2:magnetic record-(10)
