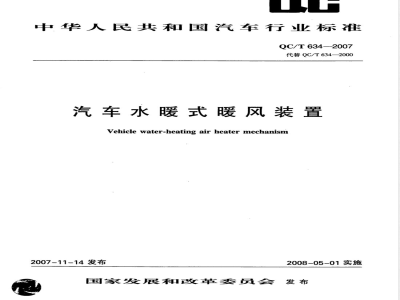

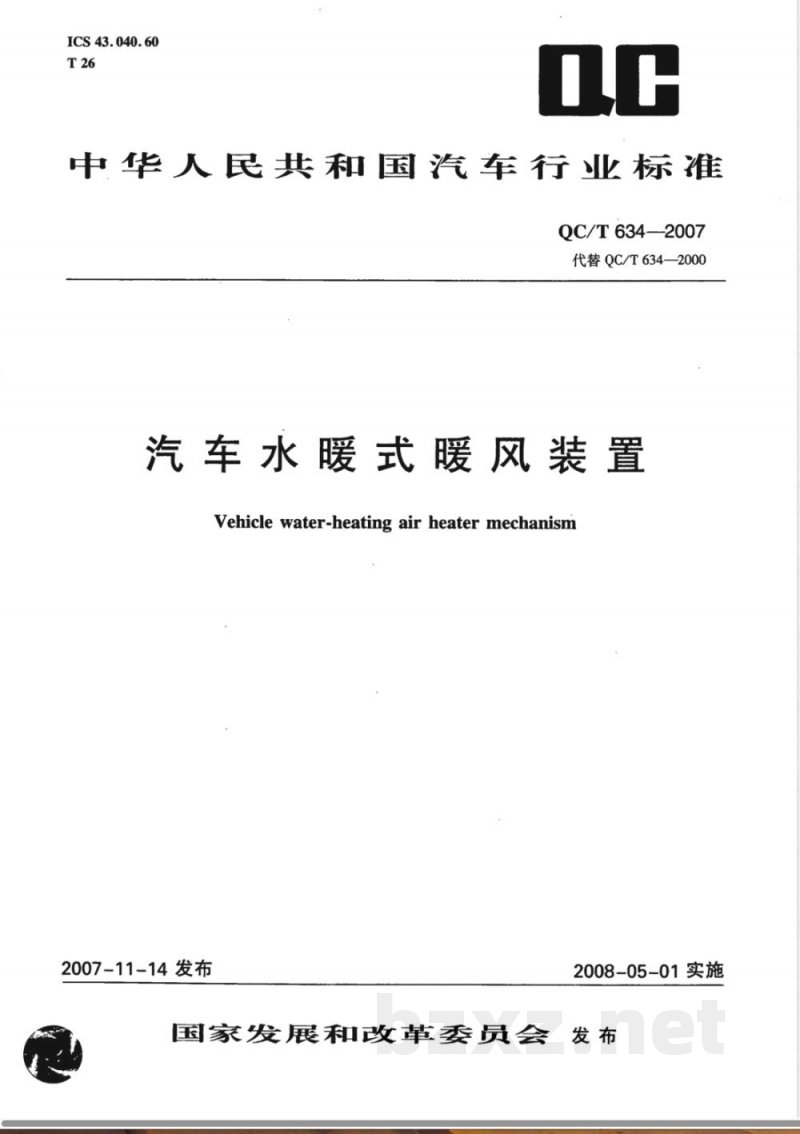

ICS 43.040.60
中华人民共和国汽车行业标准
QC/T 634—2007
代替QC/T634—2000
汽车水暖式暖风装置
Vehicle water-heating air heater mechanism2007~11-14 发布
2008-05-01实施
国家发展和改革委员会发布

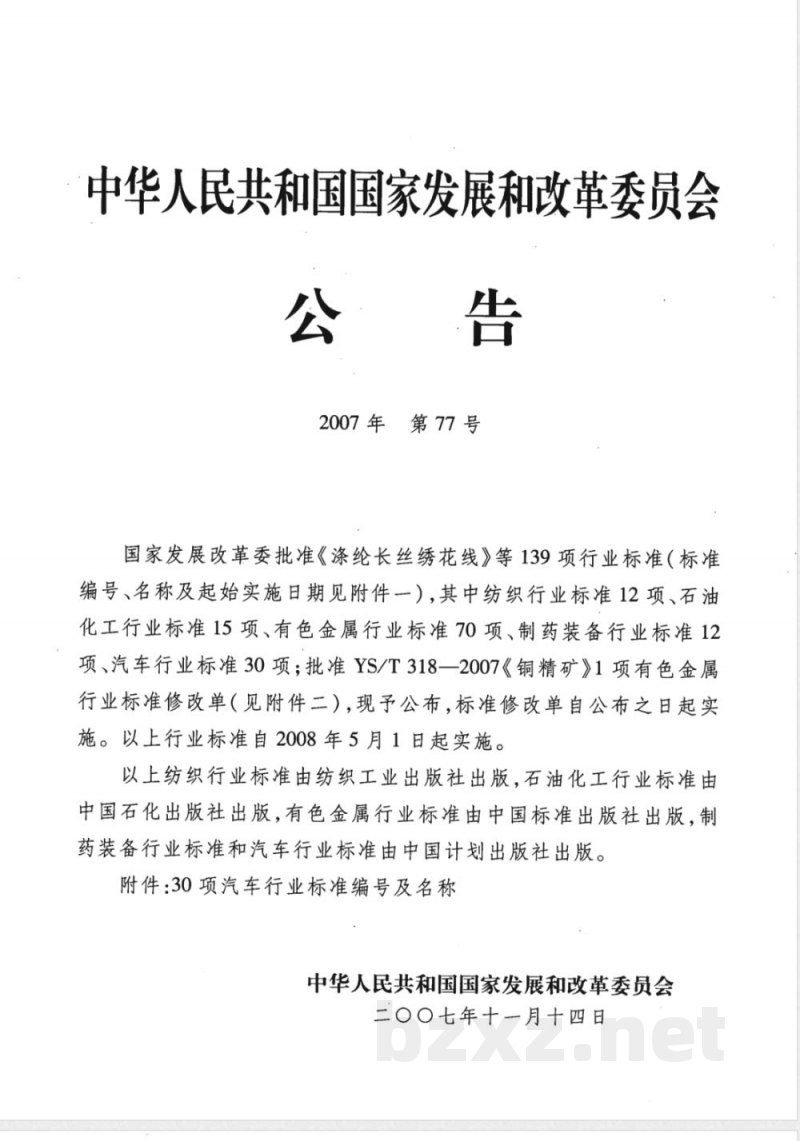

中华人民共和国国家发展和改革委员会公告
2007年第77号
国家发展改革委批准《涤纶长丝绣花线》等139项行业标准（标准编号、名称及起始实施日期见附件一），其中纺织行业标准12项、石油化工行业标准15项、有色金属行业标准70项、制药装备行业标准12项、汽车行业标准30项；批准YS/T318—2007《铜精矿》1项有色金属行业标准修改单（见附件二），现予公布，标准修改单自公布之日起实施。以上行业标准自2008年5月1日起实施。以上纺织行业标准由纺织工业出版社出版，石油化工行业标准由中国石化出版社出版，有色金属行业标准由中国标准出版社出版，制药装备行业标准和汽车行业标准由中国计划出版社出版。附件：30项汽车行业标准编号及名称中华人民共和国国家发展和改革委员会二〇〇七年十一月十四日
附件：
标准编号
QC/T476-—2007
QC/T780—2007
QC/T688——2007
QC/T781-
OC/T634
QC/T518-
QC/T323—2007
QC/T782-
QC/T673-—2007
QC/T674-
QC/T208
QC/T783-
QC/T727-
QC/T213—2007
QC/T784-
QC/T217-
QC/T215-
QC/T209-
QC/T785-
QC/T786—2007
QC/T 787--2007
QC/T788-
QC/T789-—2007
QC/T790—2007
QC/T791—2007
QC/T792—2007
QC/T793-
—2007
QC/T 794--2007
QC/T795.1—2007
QC/T795.2—2007

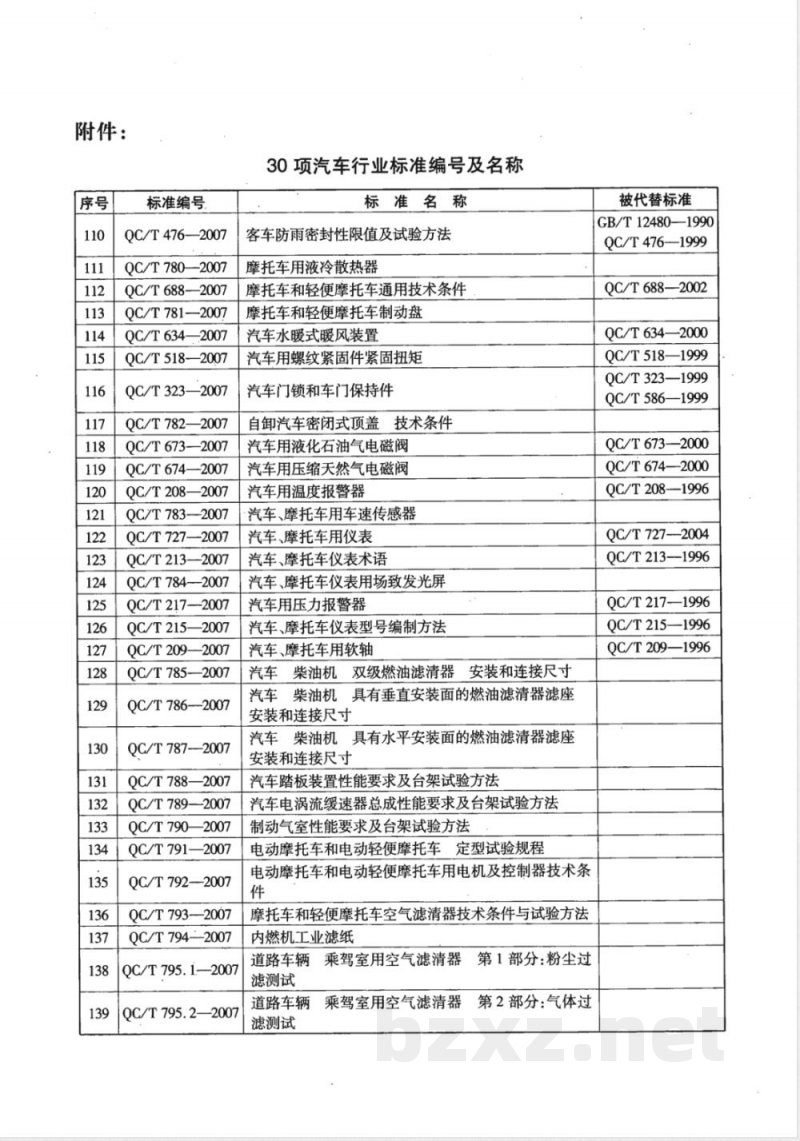

30项汽车行业标准编号及名称
标准名称
客车防雨密封性限值及试验方法摩托车用液冷散热器
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车制动盘
汽车水暖式暖风装置
汽车用螺纹紧固件紧固扭矩
汽车门锁和车门保持件
自卸汽车密闭式顶盖技术条件
汽车用液化石油气电磁阀
汽车用压缩天然气电磁阀
汽车用温度报警器
汽车、摩托车用车速传感器
汽车、摩托车用仪表
汽车、摩托车仪表术语
汽车、摩托车仪表用场致发光屏汽车用压力报警器
汽车、摩托车仪表型号编制方法汽车、摩托车用软轴
汽车柴油机双级燃油滤清器安装和连接尺寸汽车柴油机具有垂直安装面的燃油滤清器滤座安装和连接尺寸
汽车柴油机具有水平安装面的燃油滤清器滤座安装和连接尺寸
汽车踏板装置性能要求及台架试验方法汽车电涡流缓速器总成性能要求及台架试验方法制动气室性能要求及台架试验方法电动摩托车和电动轻便摩托车定型试验规程电动摩托车和电动轻便摩托车用电机及控制器技术条件
摩托车和轻便摩托车空气滤清器技术条件与试验方法内燃机工业滤纸
道路车辆乘驾室用空气滤清器
第1部分：粉尘过
滤测试
道路车辆
滤测试
乘驾室用空气滤清器
第2部分：气体过
被代替标准
GB/T 12480——1990
QC/T476—1999
QC/T 688—2002
QC/T 634—2000
QC/T518—1999
QC/T323—1999
QC/T 586—1999
QC/T 673—2000
QC/T674—2000
QC/T208—1996
QC/T727—2004
QC/T 213-——1996
QC/T 217—1996
QC/T 215——1996
QC/T 209—1996

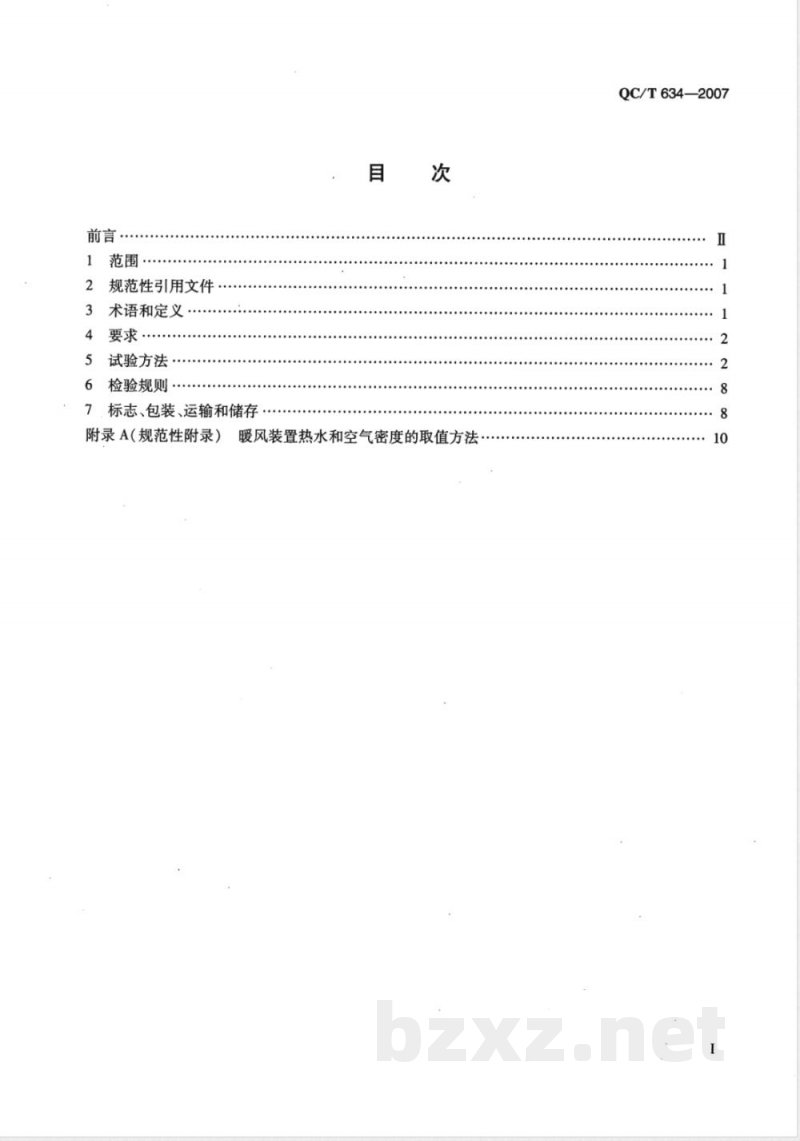

范围·
规范性引用文件
术语和定义
要求·
试验方法…
检验规则·
标志、包装、运输和储存
附录A(规范性附录）
暖风装置热水和空气密度的取值方法QC/T634—2007
QC/T634—2007

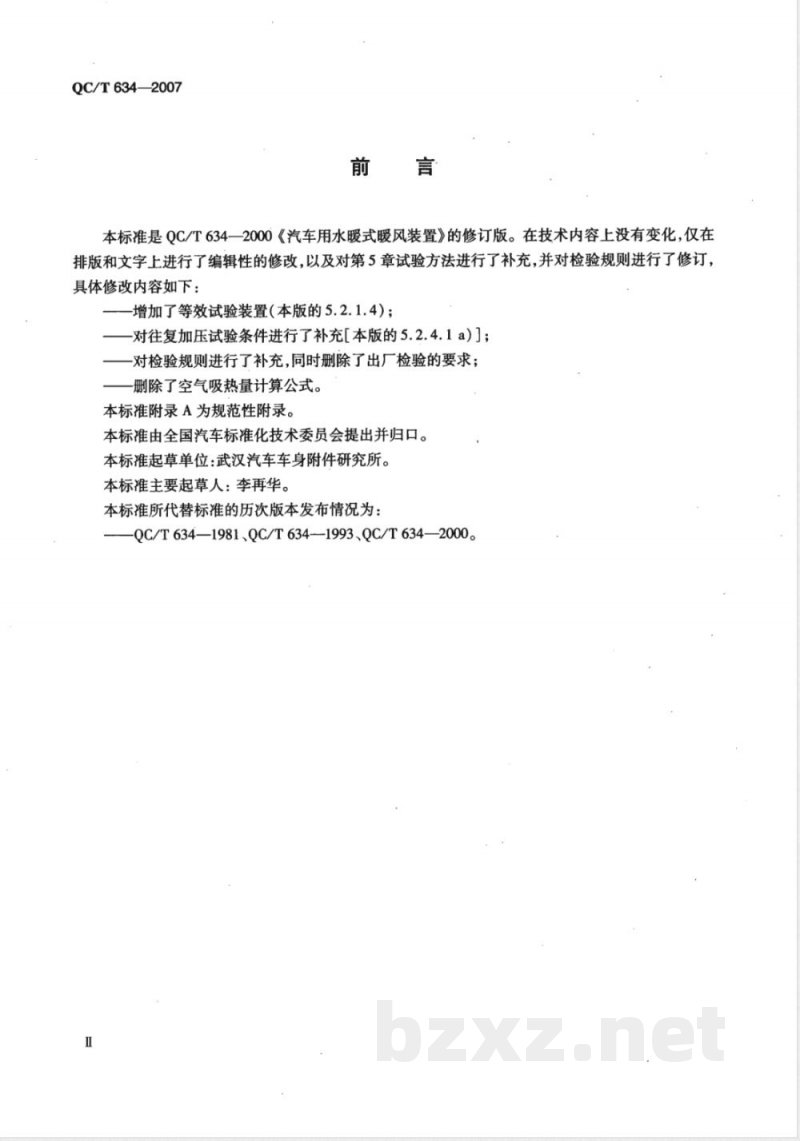

本标准是QC/T634一2000《汽车用水暖式暖风装置》的修订版。在技术内容上没有变化，仅在排版和文字上进行了编辑性的修改，以及对第5章试验方法进行了补充，并对检验规则进行了修订，具体修改内容如下：
增加了等效试验装置（本版的5.2.1.4）；对往复加压试验条件进行了补充[本版的5.2.4.1a)]；对检验规则进行了补充，同时删除了出厂检验的要求；-删除了空气吸热量计算公式。
本标准附录A为规范性附录。
本标准由全国汽车标准化技术委员会提出并归口。本标准起草单位：武汉汽车车身附件研究所。本标准主要起草人：李再华。
本标准所代替标准的历次版本发布情况为：-QC/T634—1981、QC/T634—1993、QC/T634—2000。1范围
汽车水暖式暖风装置
QC/T634—2007
本标准规定了汽车水暖式暖风装置（以下简称暖风装置）的要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于以汽车发动机提供的热水作为热源，用于车厢内采暖及风窗玻璃除霜和除雾的暖风装置。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3785—1983声级计的电、声性能及测试方法QC/T29092汽车用暖风电动机技术条件3术语和定义
下列术语和定义适用于本标准。3.1
暖风装置airheatermechanism
以汽车发动机提供的热水作为热源，用于车厢内采暖及风窗玻璃除霜和除雾的热交换装置。包括散热器、风扇、暖风电动机、连接散热器与风机空气管道、阀门、壳体等部件。3.2
暖风装置放热量heatingcapacityofairheater在规定的试验条件下，流过暖风装置的热水所散发的热量。3.3
暖风装置修正放热量（以下简称放热量）ratedheatingcapacityofairheater暖风装置放热量换算成暖风装置的进水温度与进气温度之差为65℃时的放热量。3.4
量ratedheatingcapacity
标称放热量
在规定的试验条件下，暖风装置的进水温度与进气温度之差为65℃时的设计放热量。3.5
标称空气流量ratedairflowcapacity暖风装置在标准空气状态下的设计空气流量。1
QC/T634—2007
4要求
4.1一般要求
4.1.1暖风装置按经规定程序批准的产品图样及设计文件制造和安装，并应符合本标准的要求。暖风电动机应符合QC/T29092的规定。4.1.2暖风装置连接部位应紧固可靠、拆装方便，阀门转动灵活。4.1.3暖风装置外表面应光洁、无伤痕、锈迹及其他有害缺陷。4.2性能要求
4.2.1放热量。放热量和标准状态下的空气流量是暖风装置的基本性能参数，应满足式(1)和式(2)要求：
式中：
Q-放热量,kW；
Q—标称放热量,kW。
Vs ≥ Vg
式中：
Vs—标准状态下的空气流量，m/h；Vg—标称空气流量，m2/h。
\4.2.2噪声。暖风装置工作时，在规定位置测得的A计权声压级噪声应符合表1的规定。表1暖风装置A计权声压级噪声限值暖风电动机标称功率，W
噪声限值，dB(A）
注：暖风电动机标称功率大于60W的暖风装置的噪声限值由供需双方协商确定。4.2.3密封性。暖风装置的散热器经密封性试验后不应有漏气现象。>40且≤60
4.2.4往复加压。暖风装置散热器经往复加压试验后，应符合4.2.3的规定。(1)
4.2.5耐振性。暖风装置经振动试验后,工作正常，不应出现变形、裂纹、异常响声、漏水等现象，并符合4.2.3的规定。
5试验方法
5.1一般试验条件
如无特殊规定，暖风装置一般在下列条件下进行试验。5.1.1试验电压：
暖风装置标称电压为12V时，试验电压为13.5V±0.3V；暖风装置标称电压为24V时，试验电压为27V±0.6V。b)
5.1.2试验电源：采用足够容量的直流稳压电源，其波纹电压（峰-峰）值不大于100mV。2
5.2性能试验要求
5.2.1放热量试验。
5.2.1.1试验装置和测量仪器：
暖风装置放热量试验装置见图1。鼓风机
温度计
空气进口
空气流量测量仪器
储气罐
微压计
热水流量测量仪器
热水管道
电动机
图中虚线表示暖风装置
散热器
电动机
图1测量暖风装置放热量试验装置热水箱
QC/T634—2007
加热器
热水管道
空气管道
空气出口
储气罐：与暖风装置进气口相连接的储气罐应具有足够的容积，并保证在测量罐内压力时b）
不会产生紊流现象；
鼓风机向储气罐输送所需风量，使罐内压力在试验过程中始终与环境气压相等；热水箱：向暖风装置提供85℃±3℃热水，流量调节范围为6L~20L；空气压力测量仪器：微压计或其他适当仪器，最小读数值为1.OPa；温度测量仪器：棒式温度计、热电偶或电阻温度计，测量热水的温度计最小读数值为0.1℃，测量空气的温度计最小读数值为0.2℃，测量位置应尽量靠近暖风装置的空气进、出口，并避免热辐射的影响；
空气流量测量仪器：旋进旋涡流量计、经过标定的进气口喷嘴、节流孔板或其他准确度不低g）
于1%的空气流量仪器；
热水流量测量仪器：涡轮流量计或其他准确度不低于1%的热水流量测量仪器；h）
其他测量仪器：0.5级电压表、1.0级电流表、闪光测速仪或其他准确度不低于1%的转速测i）
量仪器。
QC/T634—2007
5.2.1.2试验条件：
a）空气状态：暖风装置在常温、常湿条件下试验，温度变化在5℃以内，湿度变化在20%以内；b）热水状态：暖风装置进水口水温为85℃±3℃；c）热水流量：试验时热水的体积流量如无特殊规定应调节为6L或10L、15L、20L中的一种。5.2.1.3试验程序：暖风装置按实车安装状态安装到试验装置上，将暖风装置调节至最大放热量状态。对装有流量调节阀的暖风装置，将调节阀调至最大位置。启动暖风装置、水泵、鼓风机，调节鼓风机的转速或风门，使储气罐内的空气压力始终与环境气压相等。待进水温度及流量达到规定值且暖风装置空气出口处温度稳定时，测量表2规定的有关参数并按式（3）、式（4）、式（5）计算试验结果。
暖风装置放热量：
Q. = 0.06Vw · w · Cp · (tm - tm2)式中：
Qw—暖风装置放热量，kW；
V.热水体积流量,L；
——热水的密度,kg/m2,取值见附录A,水温取 tl;Cp—热水的比热，取0.001163kW·h(kg.℃）；tw—-进水温度,℃;
一出水温度，℃。
标准状态下的空气流量：
式中：
V—标准状态下的空气流量，m2/h；V.
V,—鼓风机进口处测得的空气流量，m/h;—鼓风机进口处空气密度，kg/m2,取值见附录A，气温取tal；Ya
标准状态下的空气密度,。=1.2kg/m2。c）放热量：
式中：
Q-—放热量,kW；
Q.—暖风装置放热量，kW；
tm—-进水温度,℃;
ta进气温度,℃。
tw - tal
标称放热量Q
进水温度t
出水温度t2
热水体积流量V
进气温度
出气温度
空气体积流量V
暖风电动机工作电流【
暖风装置放热量测量的有关参数记录表标称空气流量Vg
暖风电动机工作电压U
风扇转速
暖风装置放热量Q
放热量Q
标准状态下的空气流量V
m/h；环境大气压p
QC/T634—2007
平均值
等效试验装置：允许采用等效试验装置及测量仪器，但应获得与5.2.1所推荐的检验方法相同的试验结果。
5.2.2噪声试验
5.2.2.1测量仪器：应符合GB/T3785—1983规定的，准确度I型的声级计或准确度相当的其他声学仪器。
5.2.2.2试验条件：
暖风装置散热器注满水并按实车安装状态安装。对具有多种工况的暖风装置，应测取最大噪声。
声级计传声器应安装在散热器中心向上45°方向1m处，对着车厢中心，见图2和图3。背b）
景噪声与暖风装置噪声之差在10dB以上，不足10dB时，按表3进行修正。差值小于3dB时，测量结果无效。
QC/T634--2007
空气流向
空气流向
传声器位置
空气流向
散热器中心
空气流向
整体型式的暖风装置噪声测量位置传声器位置
散热器中心
空气流向
空气流向
散热器中心
分体型式的暖风装置噪声测量位置表3
背景噪声与暖风装置噪声之差小于10dB时的修正值背景噪声与暖风装置噪声之差
修正值
传声器位置
传声器位置
试验时距暖风装置1m处与2m处的A计权声压级噪声之差应大于5dB（A）。c）
3试验方法：
测量环境噪声；
打开暖风电动机电源，使其运转正常；dB
在规定的测量位置用声级计测量A计权慢（S）挡时的声压级噪声并读取最大值，测量时要c）bZxz.net
求声级计动特性稳定。
