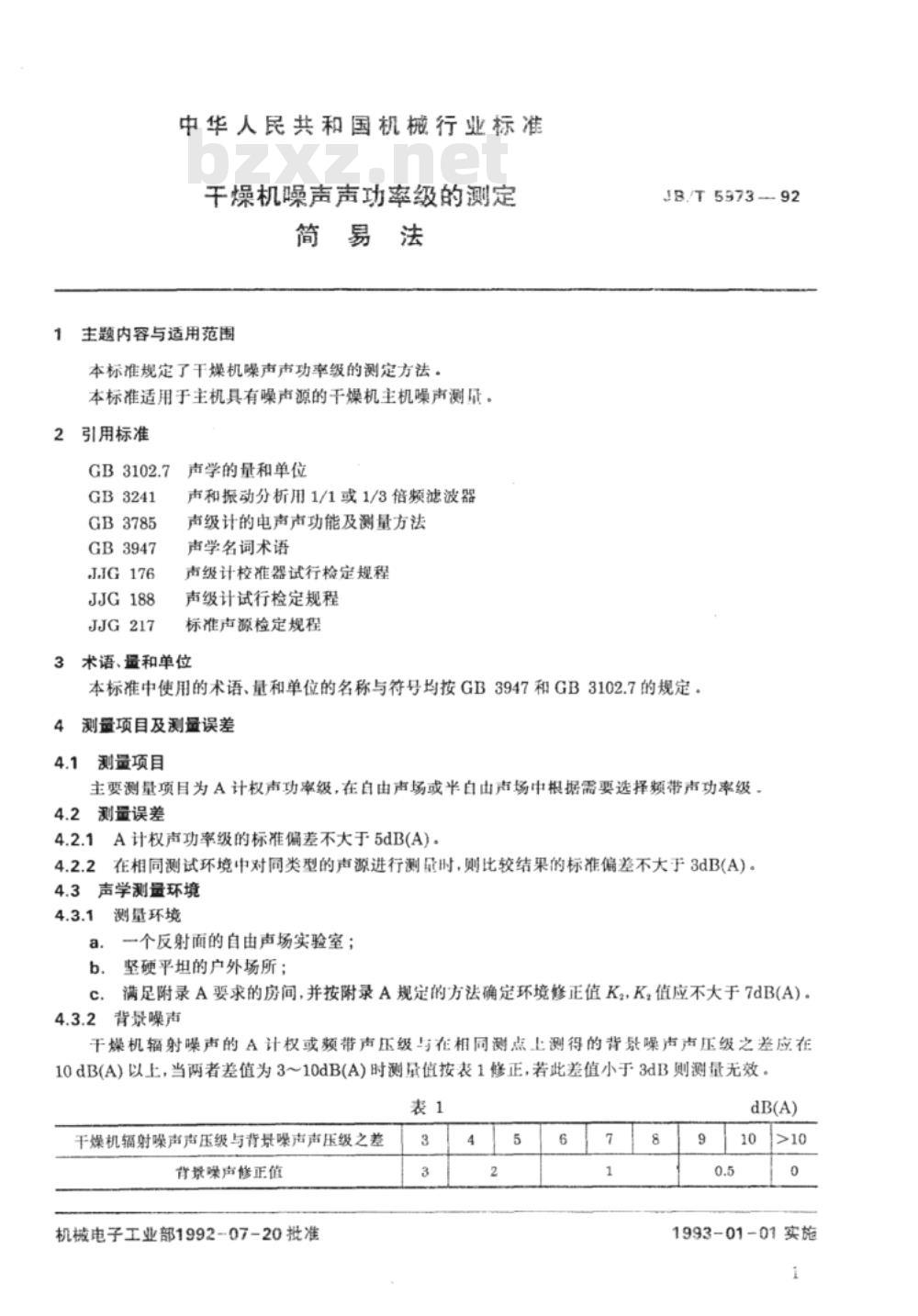

中华人民共和国机械行业标准 干燥机噪声声功率级的测定 简易法 JB/T 5973—92 本标准规定了干燥机噪声声功率级的测定方法，适用于主机具有噪声源的干燥机主机噪声测量。 1. 主题内容与适用范围 本标准规定了干燥机噪声声功率级的测定方法，适用于主机具有噪声源的干燥机主机噪声测量。 2. 引用标准 本标准引用了以下文件： GB3102.7 声学的量和单位 GB3241 声和振动分析用1/1或1/3倍频滤波器 GB3785 声级计的电声功能及测量方法 GB3947 声学名词术语 JJG176 声级计校准器试行检定规程 JJG188 声级计试行检定规程 JIG217 标准声源检定规程 3. 术语、量和单位 本标准中使用的术语、量和单位的名称与符号均按GB3947和GB3102.7的规定。 4. 测量项目及测量误差 4.1 测量项目：主要测量项目为A计权声功率级，在自由声场或半自由声场中根据需要选择频带声功率级。 4.2 测量误差 4.2.1 A计权声功率级的标准偏差不大于5dB(A)。 4.2.2 在相同测试环境中对同类型的声源进行测量时，比较结果的标准偏差不大于3dB(A)。 4.3 声学测量环境 4.3.1 测量环境： - 一个反射面的自由声场实验室； - 坚硬平坦的户外场所； - 满足附录A要求的房间，并按附录A规定的方法确定环境修正值K，K值应不大于7dB(A)。 4.3.2 背景噪声： 干燥机辐射噪声的A计权或频带声压级与在相同测点上测得的背景噪声声压级之差应在10dB(A)以上，当两者差值为3～10dB(A)时，测量值按表1修正，若差值小于3dB，则测量无效。 4.3.3 户外测量： 户外测量时应使用防风罩，当风速大于6m/s（相当于四级风）时应停止测量。 4.4 测量仪器 4.4.1 选择与要求： 测量仪器应选用GB3785中规定的ⅡI型或Ⅱ型以上的声级计，或准确度相当的其他测量仪器，声级计或其他测量仪器和传声器之间应使用延伸电缆或延伸杆联接。 4.4.2 校准： 每次测量前、后需用准确度在±0.5dB(A)范围内的声级计校准器进行校准。 4.5 干燥机的安装和工况 4.5.1 干燥机安装要求： 干燥机的安装应符合有关技术条件的要求，否则应在测试报告中说明。 4.5.2 干燥机应在空载状态下连续运转，当达到稳定状态后，进行噪声测量，或在双方同意的其他工况条件下测量，但应在测试报告中详细记录。 5. 测量方法 5.1 基准体和测量表面 5.1.1 基准体： 以一个包络被测干燥机并终止于反射平面上的最小矩形六面体作为基准体，测量表面与测点以基准体为基础布置，在确定基准体大小时，干燥机的凸出部位只要不是声能的主要辐射体（如手柄、拉杆和连接管等），可以不予考虑。 5.1.2 测量表面及测点位置 5.1.2.1 用各面平行于基准体的矩形六面体做为测量表面，测量表面的面积可通过公式（1）计算： S = 4(ab + bc + ca)，其中a = (L/2) + d，b = (L/2) + d，c = L + d。 5.1.2.2 测点位置： 所有的测点都位于按5.1.2.1条确定的测量表面上，测点分为基本测点和附加测点。 5.1.2.3 基本测点： 基本测点为5个，即： a. 位于每个测面中间，距反射面的高度h - c/2的4个点； b. 顶面中心的点。 5.1.2.4 附加测点： 在所测的5个基本测点中，如果所测点的声压级最高和最低之差超过5dB时，需要附加如下测点：此高度四个角上的测点。
