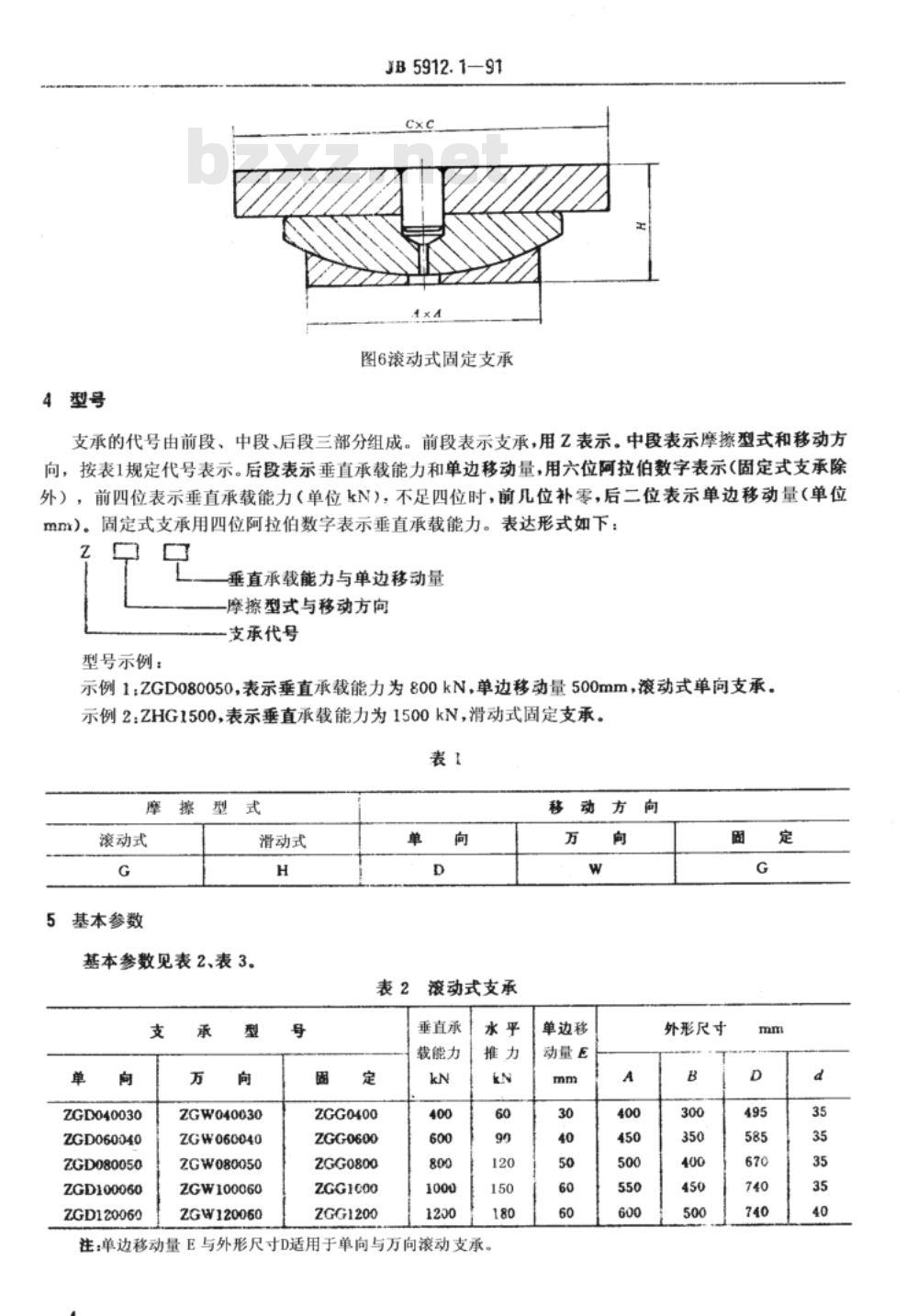

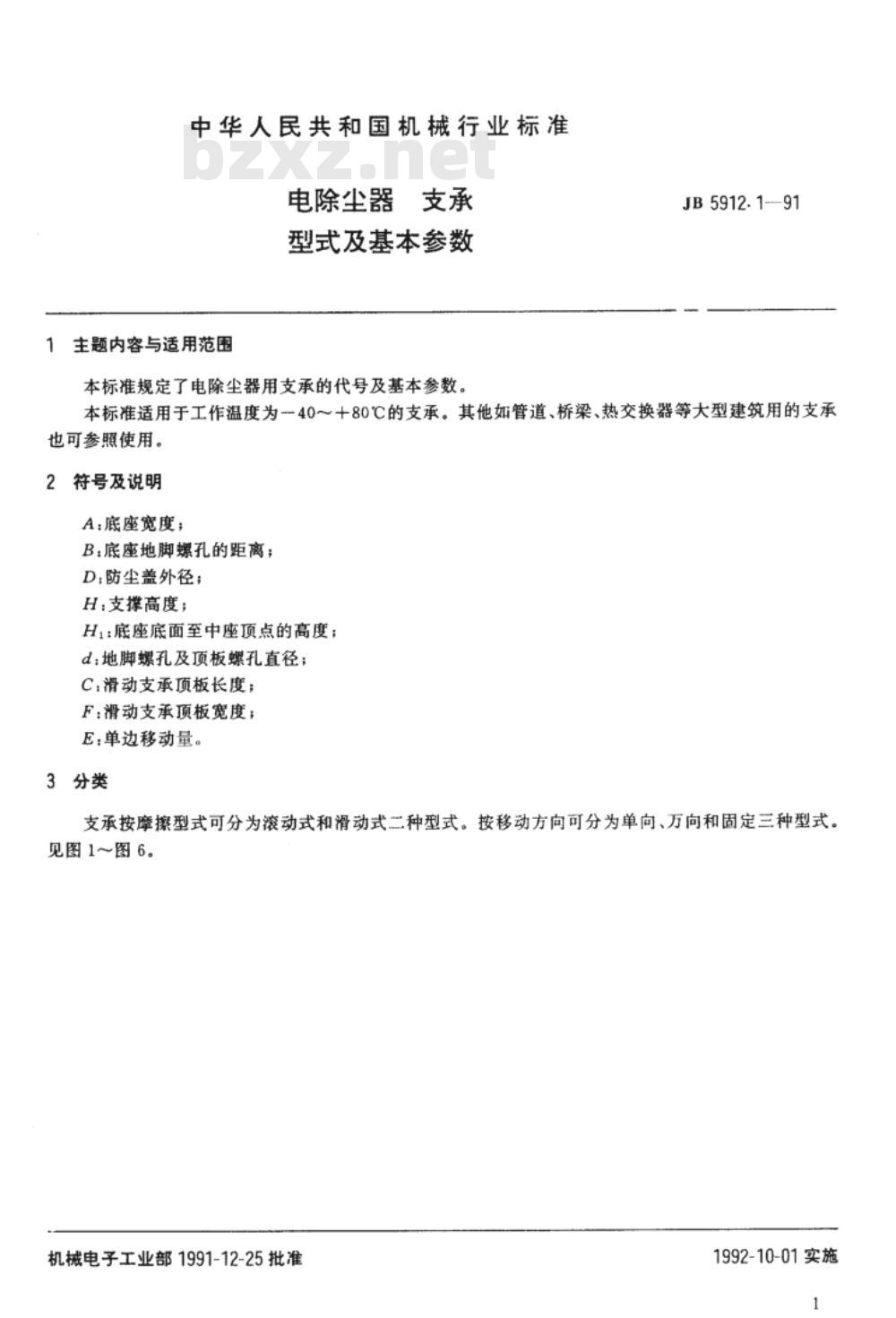

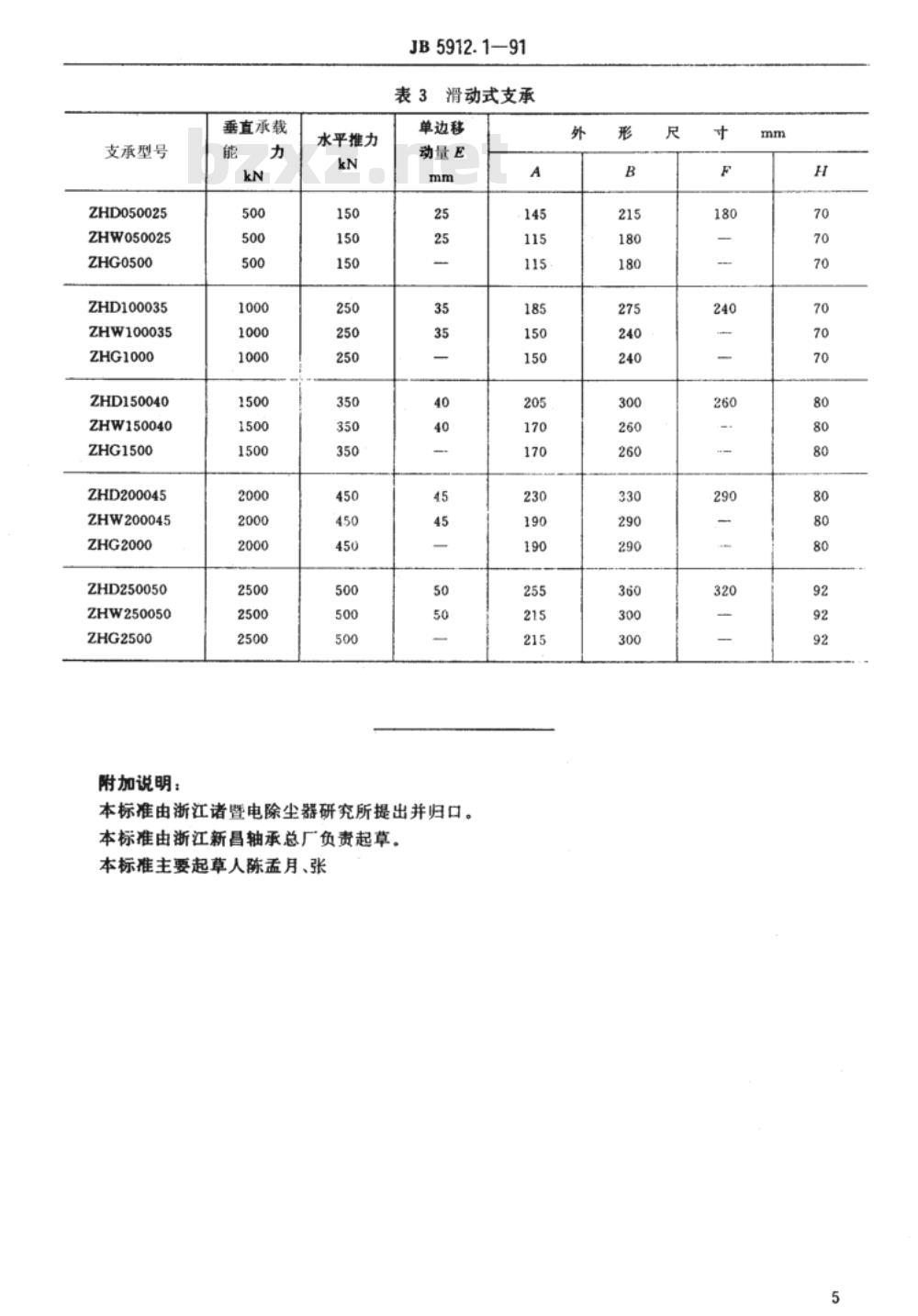

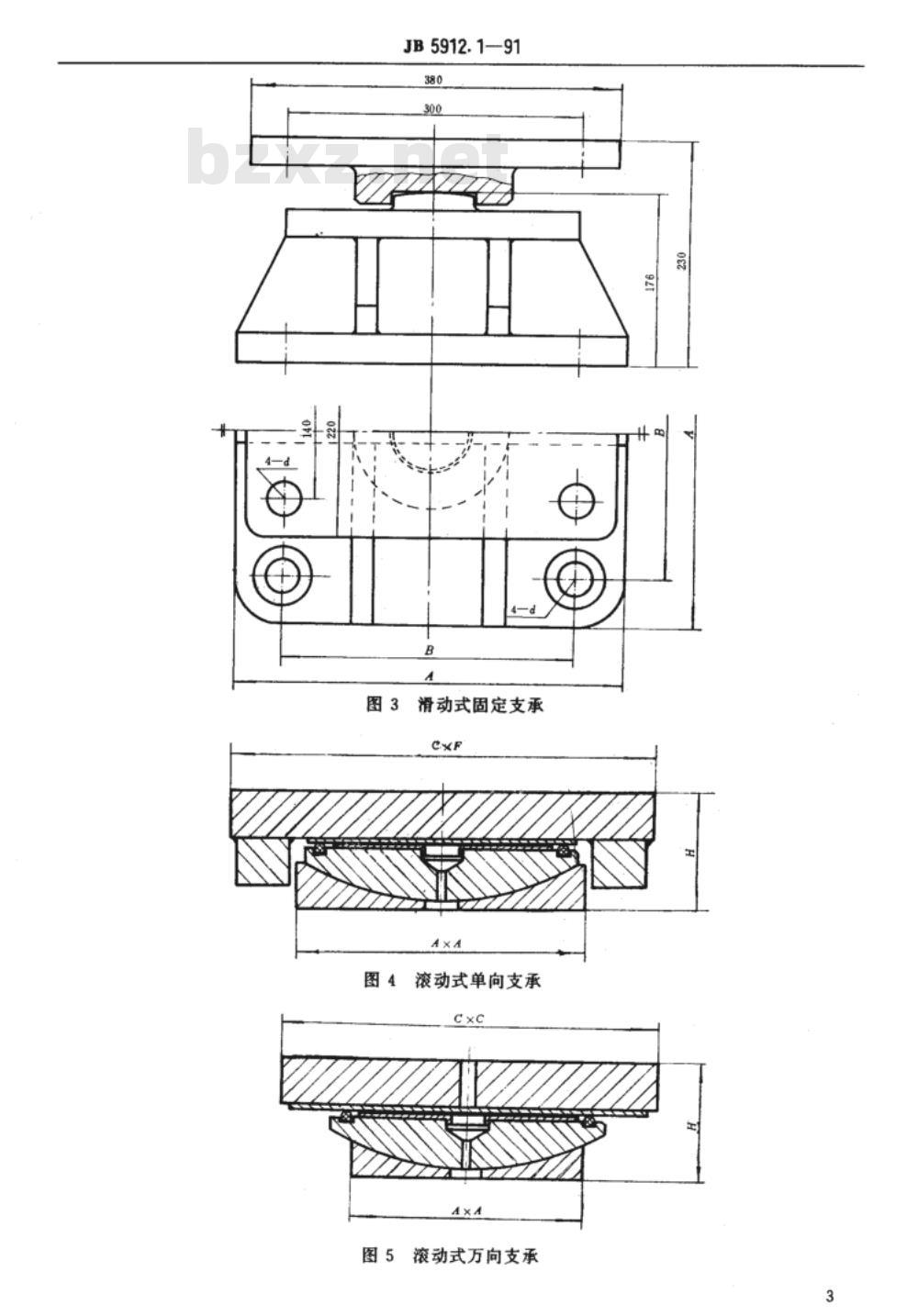

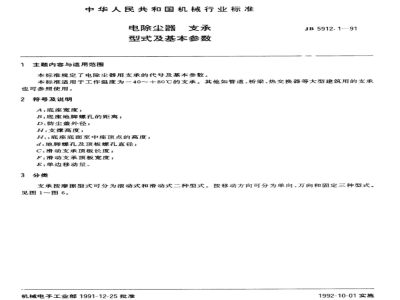

中华人民共和国机械行业标准 电除尘器支承 型式及基本参数 JB5912—91 1 主题内容与适用范围 本标准规定了电除尘器用支承的代号及基本参数。适用于工作温度为-40～80℃的支承。其他如管道、桥梁、热交换器等大型建筑用的支承也可参照使用。 2 符号及说明 A：底座宽度；B：底座地脚螺孔的距离；D：防尘盖外径；H：支撑高度；H1：底座底面至中座顶点的高度；d：地脚螺孔及顶板螺孔直径；C：滑动支承顶板长度；F：滑动支承项板宽度；E：单边移动量。 3 分类 支承按摩擦型式可分为滚动式和滑动式两种型式。按移动方向可分为单向、万向和固定三种型式。见图1至图6。 4 型号 支承的代号由前段、中段、后段三部分组成。前段表示支承，用Z表示。中段表示摩擦型式和移动方向，按表1规定代号表示。后段表示垂直承载能力和单边移动量，用六位阿拉伯数字表示（固定式支承除外），前四位表示垂直承载能力（单位kN），不足四位时，前几位补零，后二位表示单边移动量（单位mm）。固定式支承用四位阿拉伯数字表示垂直承载能力。代号示例如下： 示例1：ZGD080050，表示垂直承载能力为800kN，单边移动量500mm，滚动式单向支承。 示例2：ZHG1500，表示垂直承载能力为1500kN，滑动式固定支承。 5 基本参数 基本参数见表2、表3。 表2 滚动式支承 型号：ZGD040030，ZGD060040，ZGD080050，ZGD100060，ZGD120060。 垂直承载能力：400 kN，600 kN，800 kN，1000 kN，1230 kN；水平推力：60 kN，90 kN，120 kN，150 kN，180 kN。 表3 滑动式支承 型号：ZGW040030，ZGW060040，ZGW080050，ZGW100060，ZGW120060。 附加说明：垂直承载能力和水平推力按表3所示，单边移动量E与外形尺寸D适用于单向与万向滚动支承。 6 本标准由浙江诸暨电除尘器研究所提出并归口，由浙江新昌轴承总厂负责起草，主要起草人：陈盂月、张华。
